Temat: Pomiar kąta

Grupa: 12M1 Zespół: I

Nazwisko osoby prowadzącej: dr inż. Janusz Pobędza

Data wykonania: 14.12.2011 r.

Lp

Nazwisko i Imię

Ocena

Data

1.

Bartosik Michał

2.

Chramiec Marek

  1. Cel i zakres laboratorium

Celem laboratorium było poznanie budowy, zasady działania i zastosowania urządzeń przeznaczonych do pomiaru kąta (obrotu, wychylenia). W tym celu posłużono się modelem wysięgnika (ramienia koparki) o napędzie hydraulicznym, którego ruch był rejestrowany przez szereg czujników. Przyrządy te były skorelowane z jednostką komputerową, pozwalającą na archiwizację danych pomiarowych. Sterowanie wysięgnikiem odbywało się za pomocą dżojstika (potencjometru) z pulpitu sterującego. Ramieniem wysięgnika manipulowano w określony sposób (dokładny opis znajduje się w dalszej części sprawozdania). Efektem było uzyskanie odpowiedniego pakietu danych (które za pośrednictwem dwóch kart analogowo-cyfrowych mogły zostać dostarczone do jednostki komputerowej), które dzięki odpowiedniemu oprogramowaniu komputerowemu (Microsoft Excel) zostały opracowane i zwizualizowane. Pozwoliło to na uzyskanie charakterystyk, które zamieszczono w niniejszym sprawozdaniu.

  1. 0x08 graphic
    Schemat stanowiska pomiarowego

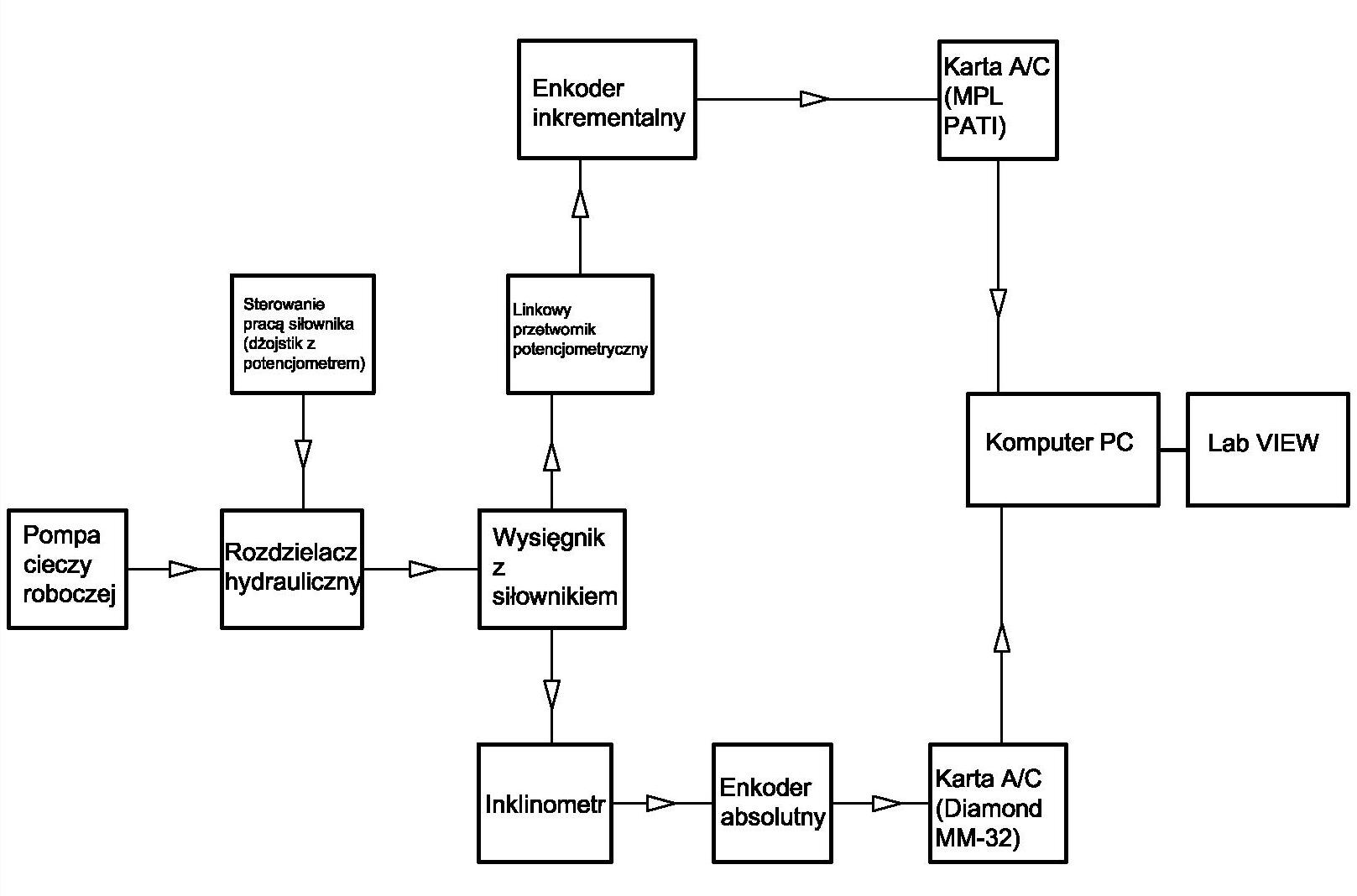

Rys.1. Schemat blokowy stanowiska pomiarowego

Lp.

Nazwa elementu

Producent

Typ

Parametry techniczne

1.

Inklinometr (Hallotronowy czujnik kątowy)

MegaMotive

MAB36A 12 2410

Rozdzielczość: 12 [bitów]
Napięcie zasilania: 5[V]

Zakres sygnału wyjściowego: 0÷10 [V]

2.

Enkoder inkrementalny (absolutny)

SICK Sensor Intelligence

DGS60-A1L10000

Napięcie zasilania: 4÷6 [V]
Maksymalna częstotliwość wyjściowa: 600 [kHz]

Granica błędu: 0,044 [
o]

3.

Liniowy cięgnowy potencjometr

Hontko

HPS-M1-075-10V

Zakres sygnału wyjściowego: 0÷10 [V]

Rozdzielczość: zasadniczo nieskończona

Prąd wejściowy: max 10 [Ma]

Powtarzalność: +/-0,05% (maksymalnego wysuwu linki)

4.

Karta A/C (dla enkodera absolutnego)

MPL

PATI

Częstotliwość taktowania: 40 [MHz]

Napięcie zasilania: 5 [V]
Ilość kanałów analogowo-cyfrowych: 8

Rozdzielczość: 32 [bity]

5.

Karta A/C (dla inklinometru)

Diamond

MM-32-AT

Rozdzielczość: 32 [bity]

Pobór prądu: 410 [m
A]

Zakres temperaturowy: -40o+85oC
Częstotliwość próbkowania: 200 [kS/s]

  1. Sposób pomiaru

Pomiar poprzedzono włączeniem pomp hydraulicznych oraz aktywowaniem programu Lab VIEW (włączenie rejestracji danych pomiarowych). Podczas pomiaru trwającego niespełna minutę ramię wysięgnika podniesiono z położenia początkowego do maksymalnej wysokości, a następnie powrotnie położono na pierwotnym poziomie. Ruch ten odbywał się w sposób płynny i łagodny, natomiast po wykonaniu opisanej wcześniej czynności posługiwano się potencjometrem sterującym w sposób bardziej gwałtowny i dynamiczny (ramię przemieszczało się wówczas z większą prędkością, co generowało drgania i przeciążenia). Ponadto, przed przystąpieniem do manipulacji ramieniem, ustalono częstotliwość graniczną filtra dolnoprzepustowego (20 [Hz]), filtrującego sygnały z inklinometru.

  1. Wyznaczone charakterystyki

Zarchiwizowane dane pozwoliły na wygenerowanie poniższych wykresów. Czynność ta została poprzedzona należytym importowaniem danych do W związku z bardzo dużą częstotliwością pozyskiwania danych (która wynosiła 1000 [Hz]) uzyskano ponad 55000 danych. W związku z tym umieszczenie ich na wykresie zmusiło do zbudowania jednej krzywej z dwóch serii danych, co z kolei było spowodowane ograniczeniami stawianymi przez program Microsoft Excel.

W pierwszej kolejności przystąpiono do zobrazowania zależności otrzymanych bezpośrednio w wyniku pomiaru (wprost-bez obliczeń-są to wykresy mierzonych wielkości). Pierwszy z wykresów przedstawia przebieg wysunięcia tłoczyska siłownika w funkcji czasu dla wszystkich uzyskanych danych jednocześnie-z powodu nakładania się wykresów na siebie poniżej przedstawiono te same przebiegi oddzielnie dla każdego czujnika.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Kolejny wykres obrazuje charakter krzywej odzwierciedlającej wysunięcie tłoczyska siłownika w funkcji napięcia z inklinometru poddanego filtracji przez wspomniany wcześniej filtr dolnoprzepustowy.

0x01 graphic

Po ukazaniu wykresów mierzonych wielkości przystąpiono do obliczenia kąta pochylenia wysięgnika w zależności od zarejestrowanego przemieszczenia (wysunięcia) tłoczyska siłownika. W tym celu wykorzystano dany schemat stanowiska obrazujący zależności geometryczne pomiędzy jego elementami oraz posłużono się wzorem (wynikającym z twierdzenia cosinusów), który został poddany niezbędnym przekształceniom:

0x08 graphic

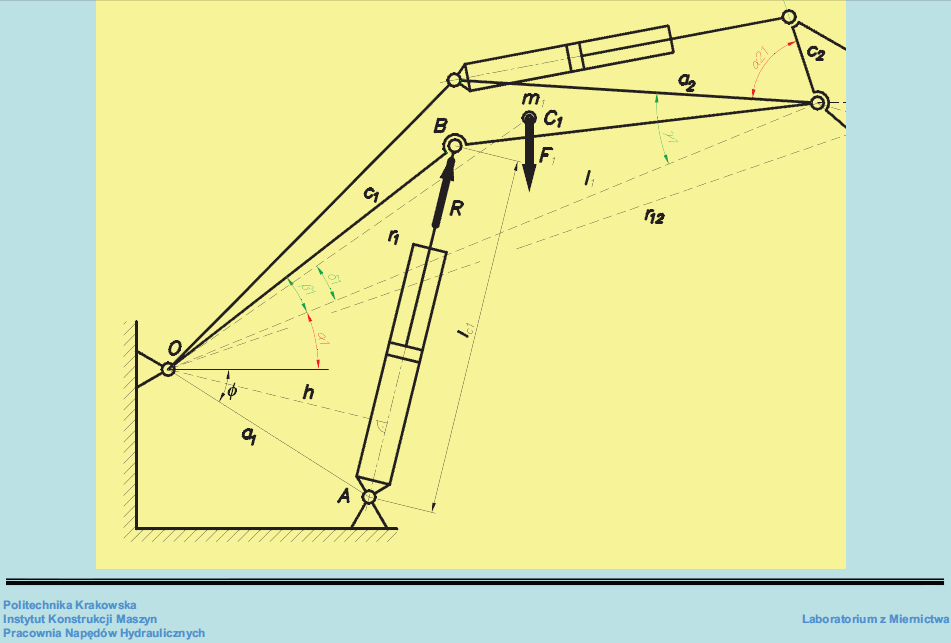

Rys.2. Schemat geometryczny ramienia

0x01 graphic

Po podniesieniu obu stron do kwadratu otrzymano:

0x01 graphic

Po przeniesieniu wyrazu zawierającego zmienną 0x01 graphic
na lewą stronę równania otrzymano:

0x01 graphic

Po podzieleniu przez wyrazy stojące przy funkcji cosinus otrzymano:

0x01 graphic

W celu obliczenia wartości kąta 0x01 graphic
skorzystano z funkcji arcuscosinus i w efekcie otrzymano:

0x01 graphic

Po przeniesieniu zmiennych 0x01 graphic
oraz 0x01 graphic
na prawą stronę równania otrzymano finalny wzór:

0x01 graphic

Znając podane poniżej wymiary geometryczne stanowiska możliwe było obliczenie kąta pochylenia ramienia oraz wygenerowanie odpowiednich wykresów interesujących wielkości.

Dane geometryczne stanowiska:

lc10=1060 [mm]

a1=358 [mm]

c1=1403,2 [mm]

0x01 graphic
1=61 [o]

0x01 graphic
=22,2[o]


0x01 graphic
-kąt pochylenia ramienia [o]

x1-wysunięcie tłoczyska siłownika [mm]

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Wykres poniżej ukazuje różnice w charakterze sygnału z inklinometru bez filtracji oraz poddanego filtracji. W naszym wypadku częstotliwość filtrowania wynosiła 20 [Hz]. Częstotliwość ta (filtra dolnoprzepustowego) oznacza, że przepuszcza on częstotliwości sygnału niższe od częstotliwości granicznej-20 [Hz], natomiast tłumi składowe widma leżące w górnej części-powyżej częstotliwości granicznej). Stąd wynikają widoczne różnice:

0x01 graphic

0x01 graphic

  1. Wnioski

Na podstawie przeprowadzonego laboratorium i wygenerowanym wykresom można wnioskować, że inklinometr wykorzystany do pomiaru cechuje pole histerezy, a tym błąd histerezy. Histereza jest to właściwość przyrządu pomiarowego polegająca na tym, że sygnał wyjściowy w odpowiedzi na sygnał wejściowy zależy od kolejności poprzednich sygnałów wejściowych. Błąd histerezy określa natomiast różnica wskazań przyrządu pomiarowego gdy tę samą wartość wielkości mierzonej osiąga się raz przy zwiększaniu wartości wielkości mierzonej, drugi raz przy jej zmniejszaniu. Może on wynikać z luzów w mechanizmie zarówno ramienia pomiarowego jak i samego inklinometru.

Co więcej, czujnik ten (inklinometr) może służyć tylko do pomiaru kąta dla małej dynamiki ruchu, tzn. przy dużych przyspieszeniach w układzie (czyli szybkie ruchy ramienia) bezwładność wahadła (suwaka) inklinometru powoduje, że pomiar w takich warunkach jest niemiarodajny, a użycie tegoż przyrządu-niewłaściwe.

Jak widać w przypadku enkodera absolutnego (sprzężonego z czujnikiem linkowym) takowe zaburzenia w jego pracy nie występują-sygnał zawsze ma charakter (przebieg) „gładki”-jest pozbawiony gwałtownych skoków, „pików”. Dynamika ruchu w tym przypadku nie ma wpływu na jego wskazania.
