SPRAWOZDANIE

Celem ćwiczenia jest zapoznanie się:

Prąd elektryczny - ładunek przepływający w ciągu pewnego czasu przez
przekrój poprzeczny przewodnika.

Prąd stały - prąd, którego wartość jest wielkością stałą niezmienną w
czasie. Jednostką prądu elektrycznego jest amper [A].

Napięcie elektryczne - stosunek pracy wykonanej przy przemieszczaniu ładunku
między dwoma punktami do przemieszczanego ładunku.

Prądem zmiennym - prąd zmieniający swoje natężenie i biegunowość w czasie.
Prąd sinusoidalnie zmienny - prąd przemienny o zmianach okresowych opisanych
funkcją sinusoidalną:

I(t)=Im·sin(ωt + ϕ)

gdzie:

Im - wartość maksymalna (amplituda)

ω - pulsacja określona wzorem:ω=2πf

przy czym: f - liczba okresów na sekundę (częstotliwość)

ϕ - kąt fazowy

Dla prądu sinusoidalnie zmiennego 0x01 graphic

Wielkościami mierzonymi są ampery [A] i wolty [V].

Wielkościami liczonymi są rezystancja dodatkowa oraz rezystancja bocznika, aby można było mierzyć odpowiednio określone napięcia i natężenia prądu w przedstawionych poniżej układach elektrycznych.

Pierwsza część ćwiczenia polega na skalowaniu ustroju magnetoelektrycznego w układzie woltomierza.

Wykorzystujemy tu ustrój magnetoelektryczny o parametrach podanych poniżej, licząc wcześniej rezystancję dodatkową, aby skalowanym miernikiem można było mierzyć napięcie U=15V:

0x01 graphic

Rw - rezystancja wzorcowa

Imax - maksymalne natężenie

Rd - rezystancja dodatkowa (regulowana w celu wyskalowania badanego urządzenia)

U - napięcie mierzone

U1 - napięcie dopuszczalne dla organu pomiarowego

Uz - napięcie zastępcze

0x08 graphic
m - stosunek napięcia mierzonego do dopuszczalnego

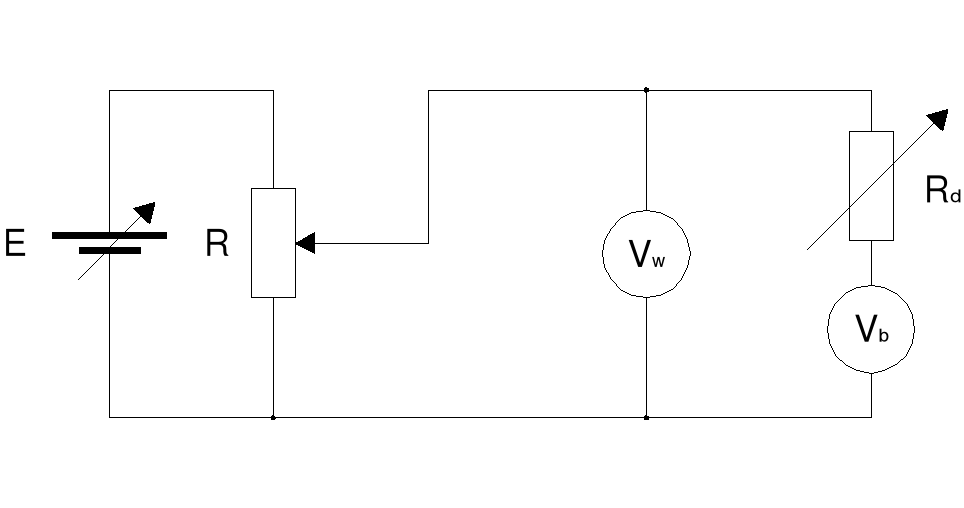

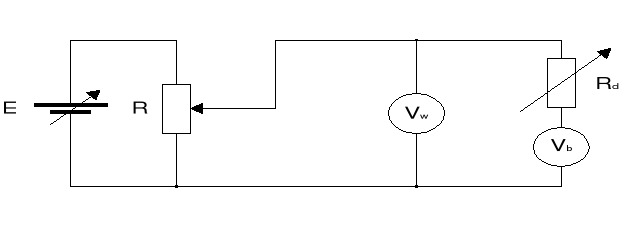

Schemat pomiarowy:

gdzie:

E - źródło napięcia stałego

R - rezystor

Vw - woltomierz wzorcowy ; klasa 0,2

Rd - rezystor dodatkowy

Vb - miernik skalowany : klasa 0,5

Wyniki pomiarów zebrane zostały w tabelce:

L.p.

napięcie rosnące

napięcie malejące

Uw

Um

Um

ΔU

p=-ΔU

Uw

Um

Um

ΔU

p=-ΔU

V

Dz

V

V

V

V

Dz

V

V

V

1.

4

21,25

4,25

0,25

-0,25

14,1

74,25

14,85

0,85

-0,85

2.

6

31,75

6,35

0,35

-0,35

13

68

13,6

0,6

-0,6

3.

8

42,25

8,45

0,45

-0,45

11

57,75

11,55

0,55

-0,55

4.

10

53

10,6

0,6

-0,6

9

47,75

9,55

0,55

-0,55

5.

12

63,5

12,7

0,7

-0,7

7

37

7,4

0,4

-0,4

6.

14

73,75

14,75

0,75

-0,75

3

16,5

3,3

0,3

-0,3

ΔU - uchyb pomiarowy, p - poprawka, Um - napięcie mierzone na badanym urządzeniu.

Druga część ćwiczenia polega na skalowaniu mierników elektromagnetycznych .

Wykorzystujemy w tym celu ustrój magnetoelektryczny o następujących parametrach takich samych jak w poprzednim układzie (patrz obliczenia do poprzednich pomiarów), licząc przedtem rezystancję bocznika, aby skalowanym miernikiem można było mierzyć prąd o natężeniu I = 300mA

0x01 graphic

Rw - rezystancja wzorcowa

Imax - maksymalne natężenie płynące przez skalowany przyrząd.

Rb - rezystancja bocznika (regulowana w celu wyskalowania badanego urządzenia)

I - mierzone natężenie prądu

Ib - prąd płynący przez opór bocznikujący

U1 - dopuszczalne napięcie dla organu pomiarowego

n - stosunek natężenia prądu mierzonego do prądu dopuszczalnego

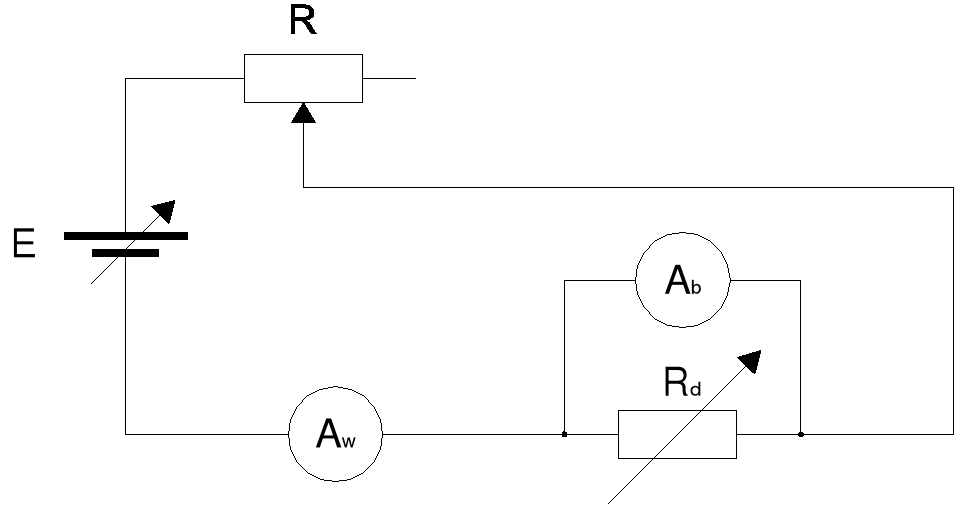

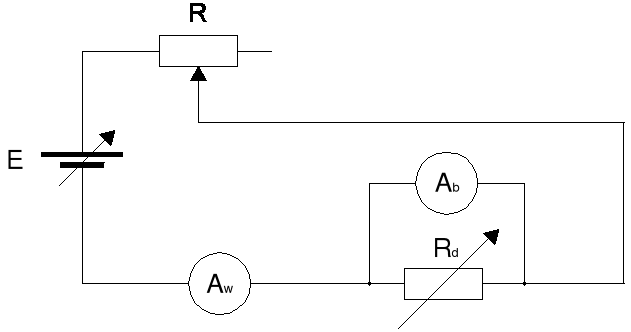

Schemat układu pomiarowego:

0x08 graphic

Wartości ze skalowanego amperomierza zebrane są w postaci wskazów, bez uwzględnienia zakresu podziałki i zakresu pomiarowego. W celu odczytania rzeczywistej wartości natężenia należy odczytaną wartość pomnożyć przez odpowiedni przelicznik k1:

0x01 graphic

Aby jednak móc porównać wartości natężenia obu amperomierzy w celu wyskalowania badanego przez nas urządzenia, należy wartość odczytaną (Is) pomnożyć przez odwrotność współczynnika k1:

0x01 graphic

W tabeli poniżej zebrane są wszystkie wyniki pomiarów.

L.p.

prąd rosnący

prąd malejący

Iw

Is·k1

Is

Is·k2

ΔI

p=-ΔI

Iw

Is·k1

Is

Is·k2

ΔI

p=-ΔI

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

mA

1.

50

3,5

14

56

-6

6

270

18,25

73

292

-22

22

2.

100

6,75

27

108

-8

8

235

15,75

63

252

-17

17

3.

150

10

40

160

-10

10

190

12,5

50

200

-10

10

4.

250

16

64

256

-6

6

105

7

28

112

-7

7

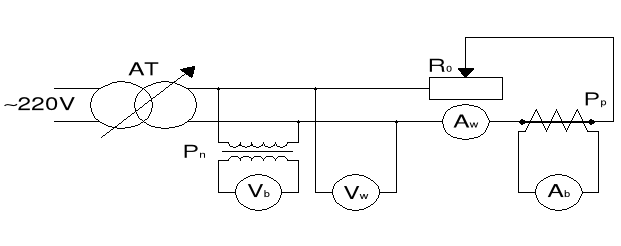

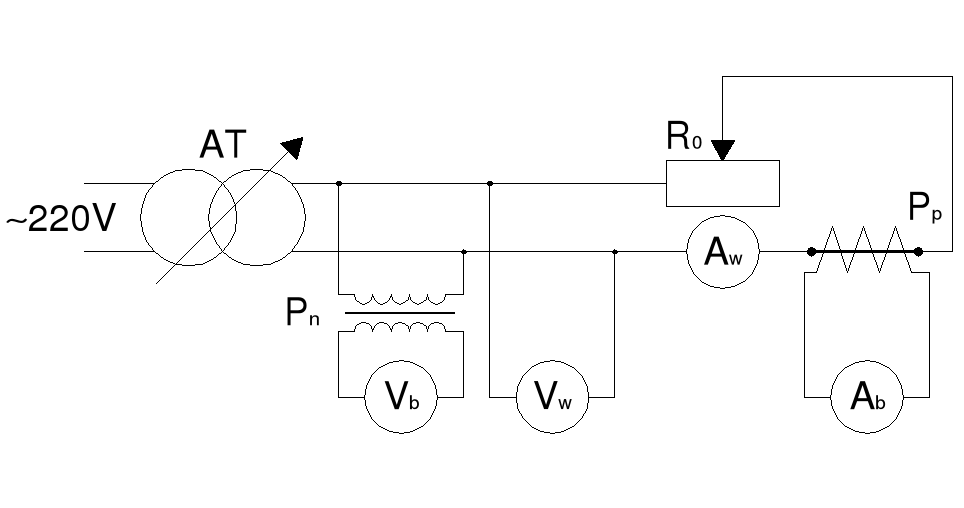

Ostatnią częścią (przynajmniej teoretycznie) ćwiczenia jest skalowanie ustroju elektromagnetycznego:

0x08 graphic

gdzie:

AT - autotransformator

Pp - przekładnik prądowy

Pb - przekładnik napięciowy

Aw - amperomierz wzorcowy

Ab - amperomierz skalowany

Vw - woltomierz wzorcowy

Vb - woltomierz skalowany

R0 - rezystancja

L.p.

napięcie rosnące

napięcie malejące

Uw

Um

ΔU

p=-ΔU

Uw

Um

ΔU

p=-ΔU

V

V

V

V

V

V

V

V

1.

4

4,25

0,25

-0,25

14,1

14,85

0,85

-0,85

2.

6

6,35

0,35

-0,35

13

13,6

0,6

-0,6

3.

8

8,45

0,45

-0,45

11

11,55

0,55

-0,55

4.

10

10,6

0,6

-0,6

9

9,55

0,55

-0,55

5.

12

12,7

0,7

-0,7

7

7,4

0,4

-0,4

Niestety, z powodu barku czasu nie zdążyliśmy wykonać tej części ćwiczenia.

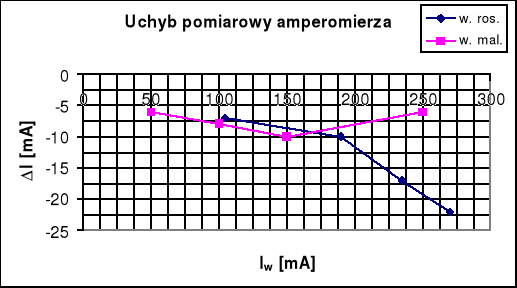

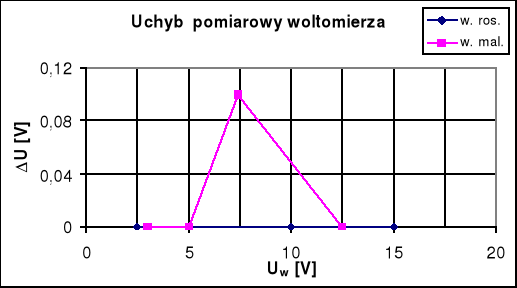

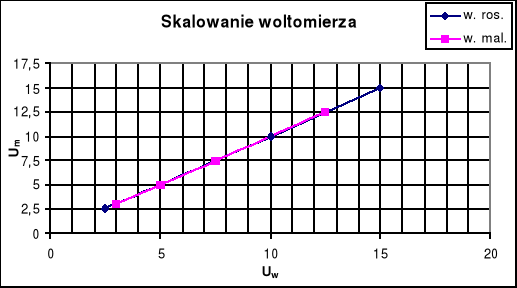

O dokładności skalowanych przyrządów świadczy charakter wykresów Uw w funkcji Um oraz Iw względem Is·k2 (k2 - patrz wyżej). Powinna to być linia prosta, co też generalnie rzecz biorąc ma miejsce w obu przypadkach, jedynie w przy amperomierzu można zauważyć pewne zakłócenia w przebiegu tej prostej. Natomiast kąt nachylenia (a za razem współczynnik nachylenia a, prostej do osi Uw względnie Iw) i przesunięcie wykresu względem układu (współczynnik b) świadczy o błędzie systematycznym urządzenia. W momencie, gdy prosta ma nachylenie 45º i jest przesunięte o pewien wektor (w górę lub w dół), to można mówić o pewnym błędzie systematycznym, a w konsekwencji poprawce urządzenia. Natomiast jeśli wykresy zaczynają się rozchodzić lub krzyżować, co częściowo można zauważyć w przypadku amperomierza, wtedy błąd jest zmiennym i nie można go nazwać w sposób jak powyżej. Widać to również w postaci bardzo nieregularnego wykresu Iw względem uchybów poszczególnych pomiarów, w przeciwieństwie do analogicznego wykresu dla woltomierza, gdzie widoczny uskok jest tak niewielkim, przez co wręcz pomijalnym. Z tego wniosek, że urządzenia te są dość dobrze wyskalowane (zwłaszcza woltomierz) mając jedynie drobne zastrzeżenia do amperomierza, u którego w górnych rejonach charakterystyk pojawiają się pewne zakłócenia ( oba wykresy dotyczące amperomierza).Wynika z tego (m. in. ze wszystkich wykresów), że wartości rezystancji dodatkowej i bocznikującej zostały prawidłowo obliczone, a błędy wynikłe (albo zbyt duże dokładności) mogą być spowodowane niezbyt precyzyjnymi elementami powyższych układów elektrycznych. Czyli w rzeczywistości woltomierz nie musi być aż tak dokładny, a amperomierz - tak zły.

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
