DATA:

25.II.2003

TEMAT ĆWICZENIA:

Spawanie gazowe

NAZWISKO I IMIĘ:

MARCIN KĘDZIERSKI

III MDT

GR.62

UWAGI:

Gazy stosowane do spawania gazowego

Spawanie gazowe to proces łączenia części metalowych realizowany przez nadtapianie ich krawędzi i dodatkowego materiału (spoiwa), które po zakrzepnięciu tworzą spoinę. Źródłem ciepła jest płomień uzyskany ze spalania gazu palnego w atmosferze tlenu.

Acetylen

Spośród wielu gazów palnych do spawania stosuje się najczęściej acetylen, gdyż mieszanka tlenu i acetylenu ma wysoką temperaturę płomie­nia (tab. 1.1). Acetylen jest gazem bezbarwnym o charakterystycznym zapachu. W powietrzu zapala się od przedmiotów nagrzanych do tempera­tury 350°C i pali się jasnym, dymiącym płomieniem. Acetylen w postaci gazowej wykazuje skłonność do wybuchu przy ciśnieniu 2 at. Ze wzrostem ciśnienia ta skłonność rośnie, dlatego przyjmuje się, że ciśnienie robocze acetylenu nie powinno przekraczać 1,5 at. Mieszanka acetylenu z powietrzem (2,3-82% acetylenu) lub tlenem (2,3-93% acetylenu) wykazuje także skłonność do wybuchu. W kontakcie z miedzią, stopami srebra i rtęcią acetylen tworzy acetylenki (związki chemiczne cechujące się skłonnością do wybuchu). Przy ogrzaniu do temperatury 115-120°C w zamkniętym zbiorniku acetylen przemienia się w inne związki (węglowodory wyższych rzędów, np. benzen, naftalen). Proces ten nazywa się polimeryzacją i przy wzroście temperatury kończy się eksplozji. Acetylen powstaje w wyniku reakcji karbidu z wodą:

karbid + woda —> acetylen + wapno

(CaC2 + 2H2O -> C2H2 + Ca(OH)2 + Q).

Tabela 1.1. Gazy palne stosowane w spawalnictwie

Gaz

Temperatura płomie­nia

°C /

Proporcja mieszanki palnej (gaz/tlen)

Acetylen

3200

1-1,2 /l

Wodór

2100

0,25-0,31/1

Benzyna

2400

1,3-1,7/1

Propan-butan

2100

2-3 /l

Acetylen techniczny stosowany w procesie spawania może zawieram do 2% obj. powietrza oraz maksymalnie 0,07% obj. fosforowodór i siarkowodoru. Gaz ten nie jest szkodliwy dla zdrowia. Wytwarza się go w wytwornicach stałych i przemysłowych. Wytwornice ze względu na sposób działania dzielą się na wsypowe (karbid jest wsypywany do wody), dopływowe lub szufladowe (woda do pływa do karbidu) i wyporowe, w których acetylen przy zwiększonym ciśnieniu wypiera wodę do osobnej przestrzeni wytwornicy, przez co zostaje przerwana reakcja karbidu z wodą. Są stosowane wytwornice niskiego ciśnienia o maksymalnym ciśnieniu acetylenu 0,1 at. i wytwornice wysokiego ciśnienia o dopuszczalnym ciśnieniu acetylenu 0,1-1,5 at. Na stanowisku spawania stosuje się gaz bezpośrednio produkowany w wytwornicy lub dostarczany w butlach? W butli acetylen, dzięki temu, że jest

rozpuszczony w acetonie, może być sprężony bez niebezpieczeństwa wybuchu do ciśnienia 18 at.

Charakterystyka płomienia

Płomień stosowany w procesie spawania powstaje wskutek zapalenia mieszanki gazu palnego i tlenu. Jądro, które tworzy się u wylotu palnika (rys. 1.1), stanowi przestrzeń, w której mieszanka nagrzewa się do tempe­ratury zapłonu (strefa I, rys. l.2). Reakcji spalania gazu towarzyszy wzrost temperatury płomienia. W procesie spawania wykorzystuje się obszar l najwyższej temperatury, znajdujący się tuż za jądrem (rys. 1.2).

0x01 graphic

Rys. 1.1. Skład chemiczny płomienia acetylenowo-tlenowego:

l - jądro, 2 - strefa redukująca, 3 - kita

O jakości płomienia decyduje skład chemiczny produktów spalania. Zależy on od reacji przebiegających w strefie redukującej (strefa II). Płomień obojętny powstaje, gdy proces spalania odbywa się z udziałem tlenu pochodzącego z palnika:

0x01 graphic

Rys. 1.2. Schemat płomienia acetylenowo-tlenowego z rozkładem temperatury w płomieniu obojętnym

Wszystkie reakcje są egzotermiczne. W wysokiej temperaturze część produktów reakcji spalania rozpada się z ujemnym efektem cieplnym. Kształt i rozmiary poszczególnych stref zależą od stosunku objętościowego tlenu do acetylenu, określanego przez współczynnik względnej zużycia gazów

0x01 graphic

Ilość ciepła, którą dostarcza płomień, zależy od efektów cieplnych reakcji spalania i ilości spalanych gazów. U wylotu dyszy palnika (rys. 1.2) temperatura wynosi około 300°C, w środkowej części jasno świecącego stożka (jądra) 600°C, a przy jego wierzchoł­ku 1000°C. Największa temperatura panuje tuż za obszarem wstępnego spalania w odległości 2-8 mm od jądra i wynosi około 3100°C.Wypływające z palnika gazy wywierają ciśnienie na powierzchnię roztopionego metalu. Można je określić z zależności:

0x01 graphic

gdzie: c - prędkość wypływających gazów, m/s,

g - przyspieszenie ziemskie, m/s2

G - odwrotność gęstości, m3/kg-1

0x01 graphic

Rys. 1.3. Kształtowanie lica spoiny przez oddziaływanie płomienia

Zmieniając pochylenie palnika, można za pośrednictwem wypływającego gazu kształtować lico spoiny, a więc wpływać na jej jakość (rys. 1.3). Regulacji dopływu gazu dokonuje się pokrętłami na rękojeści palnika i nastaw reduktora.

Butle gazów technicznych

Są to zbiorniki wysokociśnieniowe wykonane ze stali o zwiększeń wytrzymałości ciągnionej na gorąco (bez szwu). Butle produkuje s w trzech wersjach różniących się budową zaworu, ukształtowaniem dna oraz wymiarami. Barwa butli informuje o rodzaju przechowywanej w nich gazu (tab. l.2).

Tabela l.2. Butle do gazów technicznych.

Nazwa gazu

Barwa

Napis na | butli \

butli

napisu

Tlen

błękitna

czarna

tlen - 02

Acetylen

żółta

czarna

acetylen -C2H2

Dwutlenek węgla

szara

czarna

dwutlenek węgla - CO2

Powietrze

szara

czarna

powietrze

Wodór

ciemnozielona

czerwona

wodór - H2

Azot

czarna

żółta

azot - N2

Butle tlenowe

Butle stosowane w spawalnictwie maj ą pojemność wodną wynoszą przeważnie 40 dm3. Na głowicy butli znajduje się opis będący metry butli. Do ważniejszych oznaczeń należą:

• ciśnienie próbne - 225 at.

• ciśnienie napełniania - 150 at.

• pojemność wodna - 40 dm3,

• nazwa właściciela butli,

• znak wytwórcy butli,

• data ostatniej i najbliższej kontroli butli (co 5 lat),

• masa pustej butli - przeciętnie 68,5 kg,

• rok produkcji.

Butle acetylenowe

Na głowicy butli znajduje się metryka. Do ważniejszych oznacz należą:

• ciśnienie próbne - 60 at.

• ciśnienie napełniania -18 at.

• pojemność wodna - przeciętnie 40 dm3,

• tara butli - przeciętnie 70 kg

Butle są wypełnione masą porowatą, kt6rą stanowi mieszanka węgla drzewnego, ziemi okrzemkowej, mączki azbestowej i tlenku cynku, związanych ze sobą specjalnym lepiszczem. Masa porowata ma wchłonąć aceton i rozprowadzić go po całej butli oraz chronić butlę przed eksplozją w razie cofnięcia płomienia do butli. Dopuszczalny ubytek acetonu i powinien przekraczać 0,1 kg na każde 10 dm3 pojemności wodnej butli. Butle acetylenowe są w wytwórni acetylenu ważone w celu uzupełnienia brakującej ilości acetonu. Wymaga się, aby ciśnienie gazu w butli przeznaczonej do napełnienia wynosiło co najmniej 2 at.

Reduktor (rys. l. 5) obniża ciśnienie butlowe do ciśnienia roboczego wymaganego do spawania lub cięcia i utrzymuje je na stałym poziomie niezależnie od szybkości opróżniania butli. Reduktory tlenowe mogą ulec uszkodzeniom mechanicznym lub na skutek samozapłonu. Przyczyną uszkodzeń mechanicznych mogą być ziarna piasku lub opiłki

0x01 graphic

Rys. 1.5. Przekrój reduktora tlenowego, bezdźwigniowego, jednostopniowego:

l - łucznik wlotowy, 2 - komora wysokiego ciśnienia, 3 - manometr, 4 - śruba stawidłowa, 5 - sprężyna, 6 - przepona gumowa, 7 - zaworek redukcyjny z eboni­towym korkiem, 8 - komora niskiego ciśnienia, 9 - manometr niskiego ciśnienia, 10 - pokrętło zaworu odcinającego wypływ gazu, 11 - łącznik wylotowy

Są dwa rodzaje palników spawalniczych: palniki bezinżektorowe (bezsmoczkowe) i palniki iniektorowe (smoczkowe), rys.1,6

Palniki bezsmoczkowe są przeznaczone do pracy acetylenu o wysokim ciśnieniu. Są one zasilane gazami (acetylen, tlen) o prawie jednakowym ciśnieniu. Oba gazy ulegają zmieszaniu w komorze mieszania palnika.

0x08 graphic
0x01 graphic

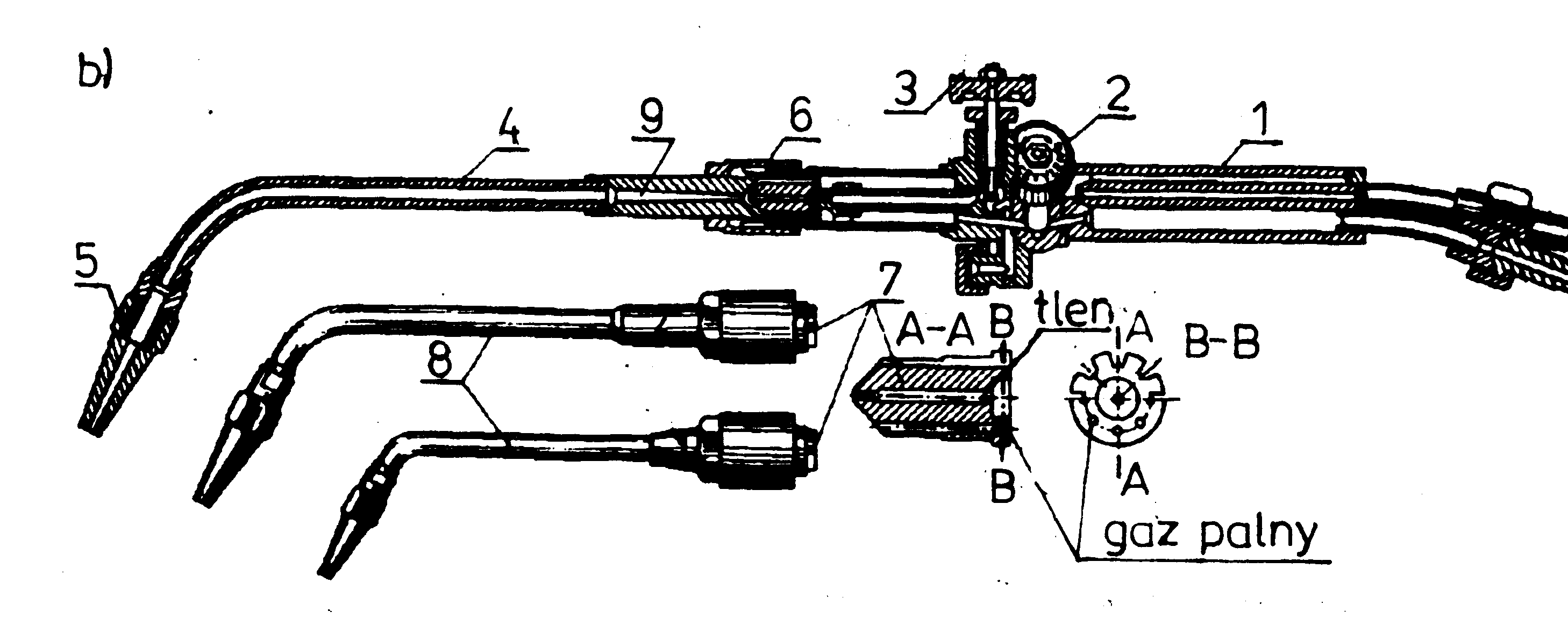

Rys. 1.6. Schemat palników spawalniczych - a) i palnik inżektorowy - b): l - rękojeść 2 - zawór acetylenowy, 3 - zawór tlenowy, 4 - przewód mieszankowy, 5 - dysza 6 - nakrętka łącząca nasadkę z rękojeścią, 7 - inżektor, 8 - nasadki wymienne, 9 - komora mieszakowa

Wykonywanie spoin

Spawanie gazowe najbardziej nadaje się do wykonywania złączy do­czołowych, mniej natomiast do wykonywania spoin pachwinowych. Roz­różnia się trzy metody spawania gazowego:

Do spawania gazowego stali stosuje się różne gatunki spoiw (drutów).W tabeli 1.4 podano kilka rodzajów drutu. Druty mają średnice 0,6-5 nim. Dostarcza się je w kręgach lub wiązkach długości l m. Powierzchnia drutu powinna być czysta, bez śladów korozji. Średnicę drut dobiera się według zależności:

d=h\2+(1-1,5), mm

h-grubość łączonych detali, mm.

Tabela l.4. Spoiwa do spawania gazowego stali niskowęglowych - manganowych i stopowych (według PN-77/M-69420)

Oznaczenie (cecha) spoiwa

Oznaczenie spoiwa uprzednio używanego

Zastosowanie

SpGl

SplA

do spawania stali niskowęglowych - manganowych o granicy plastyczności do 300 MPa |

SpG2

SpG2J

SpG4

SpIGA

Śpi GAJ

Sp3

do spawania stali niskowęglowych - manganowych o granicy plastyczności do 360 MPa

SpGIM

Sp8

do spawania stali niskowęglowej manganowa -molibdenowej gatunku 16M 1

SpGlHIM

Sp7

do spawania stali niskowęglowej manganowi -chromowo-molibdenowej gatunku 15HM

SpGlH2M

Sp6

do spawania stali niskowęglowej manganowa -chromowo-molibdenowej gatunku 10H2M

Spawanie w lewo

Metodą spawania w lewo łączy się doczołowe elementy stalowe grubości do 3 mm w pozycji podolnej, do 10 mm w pozycji pochyłej i pułapowej, do 5 mm w pozycji naściennej, a spoinami pachwinowymi blachy grubości 5 mm.

Palnik prowadzi się od strony prawej do lewej (rys. 1.7), pochylonego pod kątem od 10° (dla blach cieńszych) do 60° (dla utrzymaniu otworu podczas spawania szybkie krzepnięcie i stygnięcie spoiny, co może być przyczyną tworzenia zagazowań oraz podhartowań, które sprzyjaj ą tworzeniu się pęknięć. blach grubszymi Spoiwo podaje się pod kątem około 45°. Palnik przesuwa się wzdłuż krawędzi blach ruchem jednostajnym, postępowym, bez wykonywania ruchów poprzecznych. Drut jest prowadzony przed palnikiem. Płomień nadtapia brzegi metalu, tworząc otwór (oczko), który musi być utrzymany przez cały czas pracy. Spoiwo podaje się ruchem skokowym. Spoiwa nie należy wyciągać poza obręb płomienia, aby nadtopiony metal nie utleniał się, co stanowiłoby dodatkowe źródło tlenków wprowadzonych do spoiny. Zaletą tej metody jest ładny wygląd spoiny oraz duża szybkość spawania, gdyż płomień nagrzewa wstępnie nadtapiane później krawędzi

0x01 graphic

Rys. 1.7. Schemat spawania metodą w lewo: l - spoiwo, 2 - palnik, 3 - otwór (oczko)

Spawanie w prawo

Metodą spawania w prawo łączy się doczołowe elementy stalowe grubości 5-15 mm w pozycji podolnej 16-12 mm w pozycji naściennej.

Palnik prowadzi się od strony lewej w prawo (rys. 1.8), pochylonego pod kątem około 55°. Spoiwo podaje się pod kątem około 45°^ Palnik przemieszcza się wzdłuż krawędzi blach ruchem jednostajnym. Spoiwem trzymanym w jeziorku stopionego metalu wykonuje się ruchy Poprzeczne (kształt półksiężyca lub elipsy). Metodę tę stosuje się do wy­krywania odpowiedzialnych połączeń (np. rurociągi). Zaletą metody jest łatwe utrzymanie jeziorka spawalniczego oraz wolne krzepnięcie spoiny. Gazy wchłonięte przez metal mają dłuższy czas na wydostanie się ze spoiny. Następuje wyżarzanie spoiny, co zmniejsza jej podatność na pękanie. Do wad można zaliczyć małą szybkość spawania. Estetyczny wygląd lica.

0x08 graphic

Rys. l.8. Schemat spawania metodą w prawo: l - spoiwo, 2 - palnik, 3 - otwór (oczko)

Spawanie w górę

Polega na układaniu spoiny z dołu do góry. W tym ustawieniu blach można wykonać spoinę, prowadząc drut przed palnikiem (rys. 1.9a)

0x01 graphic

Rys. 1.9. Schemat spawania metodą w górę: a) spawanie blach cienkich, b) spawanie blach ukosowanych grubości powyżej 6 mm

bkach cienkich lub za palnikiem (rys. 1.9b) dla ukosowanych blach grubości powyżej 6 mm. Ruch palnika w obu przypadkach jest postępowy, prostoliniowy, a ruch drutu krokowy przy spawaniu blach cienkich i poprzeczny przy spawaniu blach grubszych. Ogólnie przyjmuje się, że kąt i chylenia palnika a przy spawaniu gazowym stali zmienia się w zależ­ności od grubości materiału łączonego g (a = 10° dla g < l mm, a = 20° a g - 1-3 mm, a = 30° dla g = 3,5 mm, a = 40° dla g = 5-8 mm, a =50° dla g = 8-10 mm, a = 60° dla g = 10-12 mm, a = 70° dla g =12-15 mm, n == 80-90° dla g > 15 mm). Prawidłowe prowadzenie palnika ułatwia przetopienie materiału wzdłuż całej jego grubości.

Cel ćwiczenia:

Celem ćwiczenia było wykonanie połączeń spawanych metodą spawania gazowego w lewo

Przebieg ćwiczenia:

  1. zapoznanie się z przepisami BHP przy spawaniu gazowym

  2. poznanie elementów składowych stanowiska do spawania gazowego

  3. uruchomienie stanowiska do spawania gazowego

  4. poznanie zasad regulacji płomienia acetylenowo-tlenowego:

  1. spawanie palnikiem blach metodą w lewo o grubości 2 mm

  2. zakończenie pracy na stanowisku do spawania gazowego

0x08 graphic

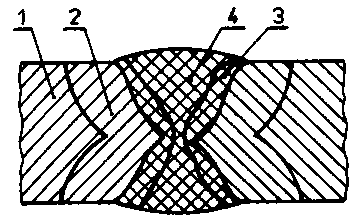

Budowa złącza spawanego: l - materiał rodzimy, 2 - strefa wpływu ciepła, 3 - strefa wtopienia, 4 - spoina
