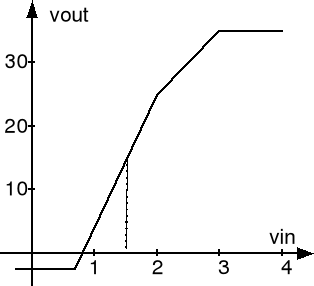

Wzmacniacz ma charakterystykę przejściową jak na rysunku

Zadanie11 Znajdź wzmocnienie napięciowe i maksymalna wartość amplitudy sygnału wejściowego bez zniekształceń. Załóż napięcie polaryzacji 1.5V

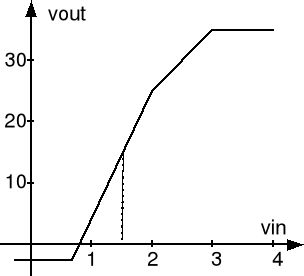

Zadanie12 Jakie będzie wzmocnienie sygnału jeśli napięcie polaryzacji zmieni sie do 2.5V i jaka będzie maksymalna wartość sygnału wejściowego bez zniekształceń.

Zadanie13 Znajdź napięcie polaryzacji dla maksymalnie dużego sygnału wejściowego bez zniekształceń. Jaka będzie maksymalna wartość tego sygnału?

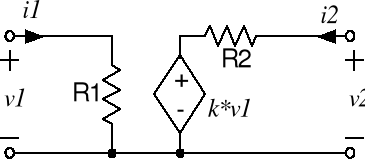

Zadanie14 Załóż R1=100k, R2=1k, k=100 i znajdź parametry g dla układu. Znajdź wejściowa i wyjściową rezystancje układu.

Zadanie15 Załóż R1=10k, R2=100k, R3=1 k, k=100 i znajdź parametry g dla układu. Znajdź wejściowa i wyjściową rezystancje układu.

Zadanie16 Załóż ze w układzie z Zadania 14 napięcie wejściowe v1 jest 1mV. Jaka powinna być wartość rezystancji obciążenia dla uzyskania maksymalnej mocy wyjściowej

Zadanie17 Powtórz Zadanie 16 dla układu z Zadania15

Zadanie18 Załóż R=10k i C=1nF. Znajdź funkcje przenoszenia dla układu RC i zrób wykres Bodego dla amplitudy i fazy.

Zadanie19 Załóż R=10k and C=1nF. Znajdź funkcje przenoszenia dla układu RC i zrób wykres Bodego dla amplitudy i fazy

Zadanie20 Zrób wykres Bodego (amplitudy i fazy) dla funkcji przenoszenia danej wzorem:

Zadanie21 Zrób wykres Bodego (amplitudy i fazy) dla funkcji przenoszenia danej wzorem. Jakie jest wzmocnienie w paśmie przenoszenia?

Zadania domowe do wykładu z Elektrotechniki i Elektroniki strona 6

---
