  1. Wykonanie ćwiczenia.

Celem naszego ćwiczenia będzie wykonanie badań obejmujących:

    1. Badania izolacji w urządzeniach elektrycznych;

    2. Badania zerowania ochronnego;

    3. Badania uziemienia ochronnego;

    4. Badania wyłącznika ochronnego różnicowo-prądowego.

1.1Badania izolacji.

W ćwiczeniu będzie badana izolacja:

-silnika trójfazowego,

-transformatora bezpieczeństwa,

-instalacji trójfazowej cztero przewodowej.

W silniku trójfazowym, ze względu na 3 uzwojenia, występuje 6 układów izolacyjnych:

W transformatorze bezpieczeństwa występują trzy układy izolacyjne: dwa układy izolacyjne obu uzwojeń względem rdzenia, które muszą odpowiadać napięciom znamionowym; układ izolujący uzwojenia względem siebie, który musi odpowiadać wyższemu z napięć uzwojeń.

W instalacji trójfazowej występuje sześć układów izolacyjnych: trzy między przewodami fazowymi, trzy miedzy przewodami fazowymi a przewodem zerowym.

Części czynne powinny być całkowicie pokryte izolacją, która może być usunięta tylko przez jej zniszczenie. Rezystancja izolacji Ri urządzeń elektrycznych o napięciach 220,380,500V nie powinna być mniejsza niż 1000Ω na 1V znamionowego napięcia zasilającego Un.

Wymaganą wartość rezystancji izolacji dla tych urządzeń ustala się na podstawie zależności:

Ri1000Ω/V*Un,(Ω),

gdzie: Un- znamionowe napięcie pracy urządzenia,[V]

Ri- rezystancja izolacji [V]

1.1Tabela pomiarowa.

Badane urządzenie

Znamionowe napięcie pracy Un

Wyniki pomiaru rezystancji izolacji Ri

Wymagana rezystancja izolacji Ri

v

Punkty pomiarowe

380

Zacisk fazowy.

Ruv

100

0,38

Trójfazowy

380

Zacisk fazowy.

Ruw

100

0,38

silnik

380

Rvw

0,3

0,38

asynchroniczny

220

Zacisk fazowy.

Ru -obud

100

0,22

U=380/220v

220

obudowa

Rv -obud

100

0,22

220

Rw -obud

100

0,22

Transformator

220

Zacisk DN-GN

RGN-DN

100

0,22

Jednofazowy

220

Zacisk GN-obud.

RGN -obud

100

0,22

U=220/24v

24

Zacisk DN-obud.

RDN -obud

100

0,024

220

Zacisk fazowy.

RL1-N

1

0,22

Instalacja

220

Zacisk zerowy.

RL2-N

2,2

0,22

elektryczna

220

RL3-N

1,2

0,22

U=220/380v

380

Zacisk fazowy.

RL1-L2

1,2

0,38

380

Zacisk fazowy.

RL1-L3

0,4

0,38

380

RL2-L3

1

0,38

GN- górne napięcie transformatora, DN- dolne napięcie transformatora.

Obliczenia:

0x01 graphic

1.2.Badania zerowania ochronnego.

Dla oceny skuteczności zerowania ochronnego należy znać dane zabezpieczenia (np. bezpiecznika) oraz dokonać pomiaru impedancji pętli zwarciowej w celu wyznaczenia spodziewanego prądu zwarcia Iz. W naszym przypadku pomiary obejmują pomiar impedancji pętli zwarcia tablicy laboratoryjnej zasilającej pojedyncze stanowisko laboratoryjne i na tablicy głównej laboratorium.

Zerowanie ochronne polega na połączeniu metalowych części urządzeń elektrycznych, które w warunkach normalnej pracy nie znajdują się pod napięciem (np. obwodów), z przewodem neutralnym N (zerowym).

W przypadku uszkodzenia izolacji obwodu elektrycznego urządzenia, na jego obudowie pojawia się napięcie względem ziemi, powstaje obwód zamknięty (tzw. pętla zwarcia), w którym zaczyna płynąć prąd zwarcia Iz o wartości wynikającej z zależności:

0x01 graphic

gdzie: Iz- prąd zwarcia,

Uf- napięcie fazowe sieci zasilającej,

Zp- impedancji zwarciowej (suma impedancji przewodów: fazowego, zerowego, zerującego, uzwojenia wtórnego transformatora),

Rp, Xp- składowe impedancji pętli zwarcia rezystancyjna R i reaktancyjna X.

Warunek skuteczności zerowania ochronnego:

Iz Iw = k * Ibn

gdzie: Iw- prąd wyłączający zabezpieczenia,

Ibn- prąd znamionowy bezpiecznika,

k- współczynnik zależny od rodzaju stosowanego zabezpieczenia

Schematy układów do pomiaru impedancji pętli zwarciowej:

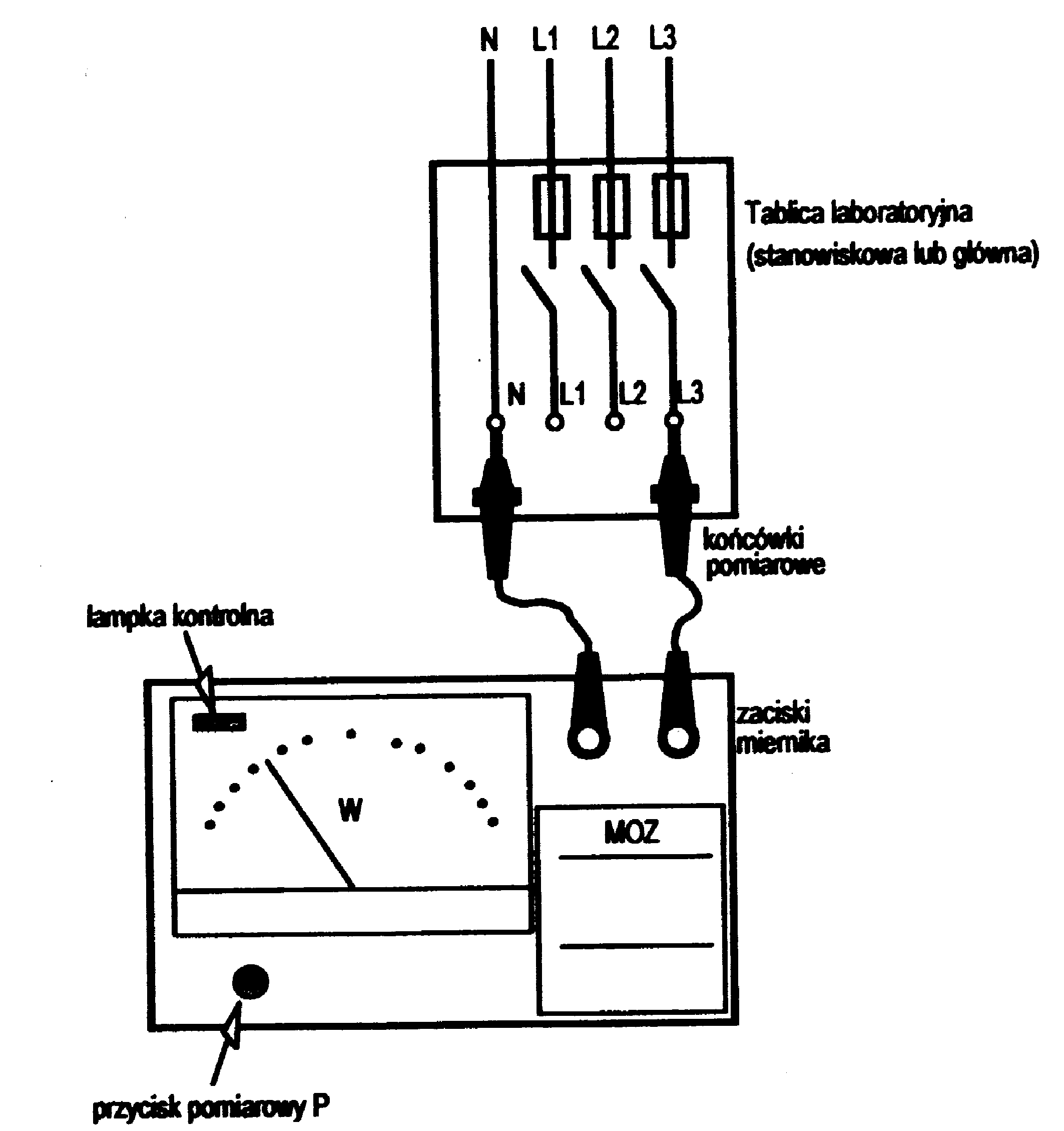

A- miernikiem MOZ

0x08 graphic

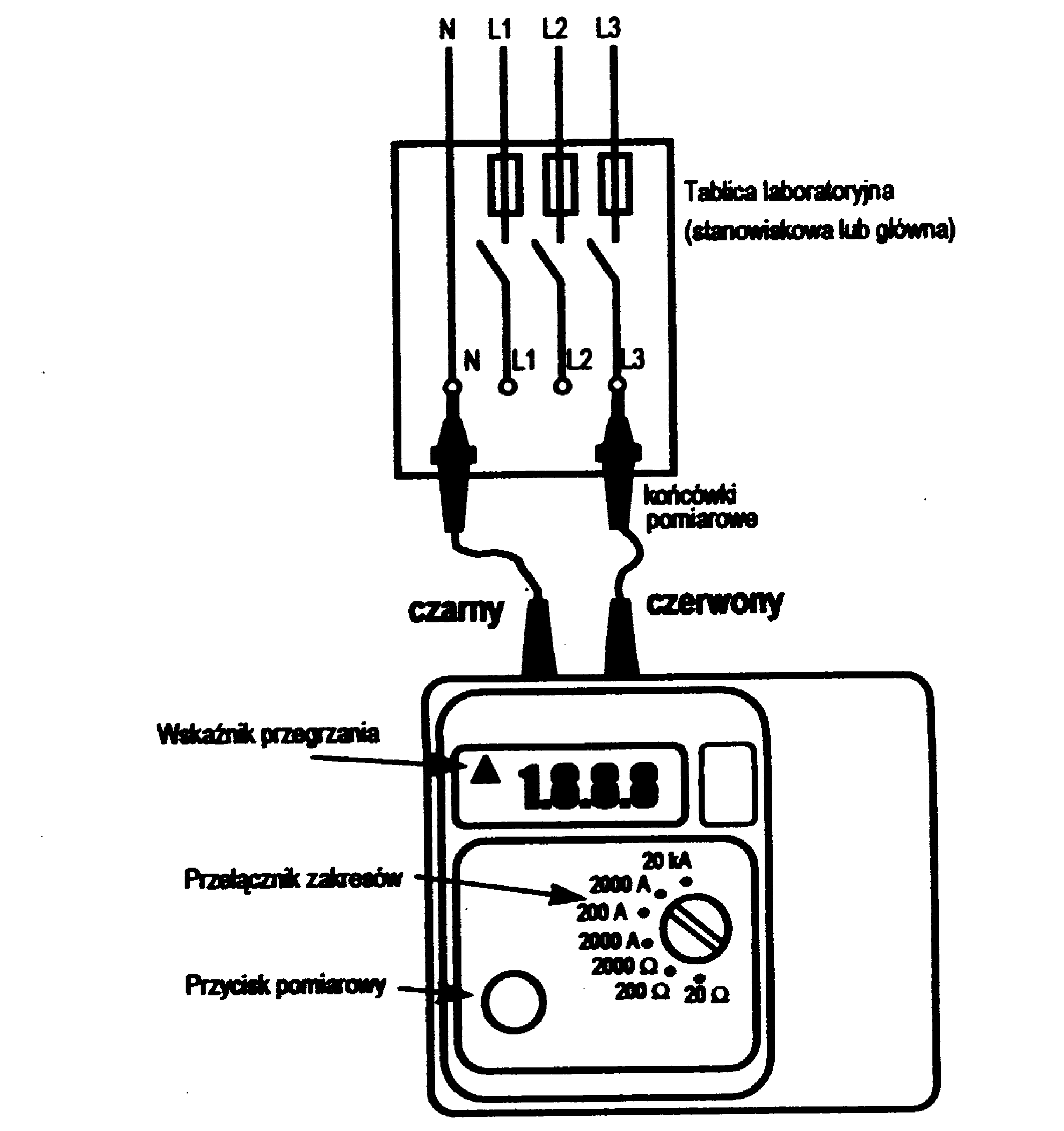

B- miernikiem SL 3000

0x08 graphic
A) B)

1.2 Tabela pomiarowa

Tablica

Pomiary i dane

Obliczenia

Zasilająca:

Uf

Zp

Ibn

k

Iwx

Iz

Iw

v

Ω

A

-

A

A

A

Typ miernika

MOZ

Stanowisko

220

0,3

20

5

-

733,3

100

laboratorium

220

0,55

20

3,5

-

400

70

Typ miernika

SL-3000

Stanowisko

220

0,28

20

5

875

785,7

100

laboratorium

220

0,17

20

3,5

-

1294,1

70

0x01 graphic

1.3 Pomiar rezystancji uziemienia ochronnego.

Uziemienie ochronne polega na połączeniu z uziomem metalowych części urządzeń elektrycznych, które w warunkach normalnej pracy nie znajdują się pod napięciem.

Po uszkodzeniu izolacji urządzenia powstaje obwód, w którym zaczyna płynąć prąd zwarcia Iz. Ten prąd wywołuje na rezystancji uziemienia ochronnego Rz spadek napięcia Uz:

Iz * Rz = Uz,

który jest równy napięciu dotykowemu.

Warunek skuteczności uziemienia ochronnego:

Uziemienie ochronne jest skuteczne, gdy największa wartość napięcia, która może pojawić się na metalowej obudowie urządzenia spełnia warunek:

Uz max = Iw * Rz UL

Gdzie: Uz max - największa wartość napięcia dotykowego,

Iw - prąd wyłączający zabezpieczenia,

Rz - rezystancja uziemienia ochronnego

UL - napięcie bezpieczne

0x08 graphic

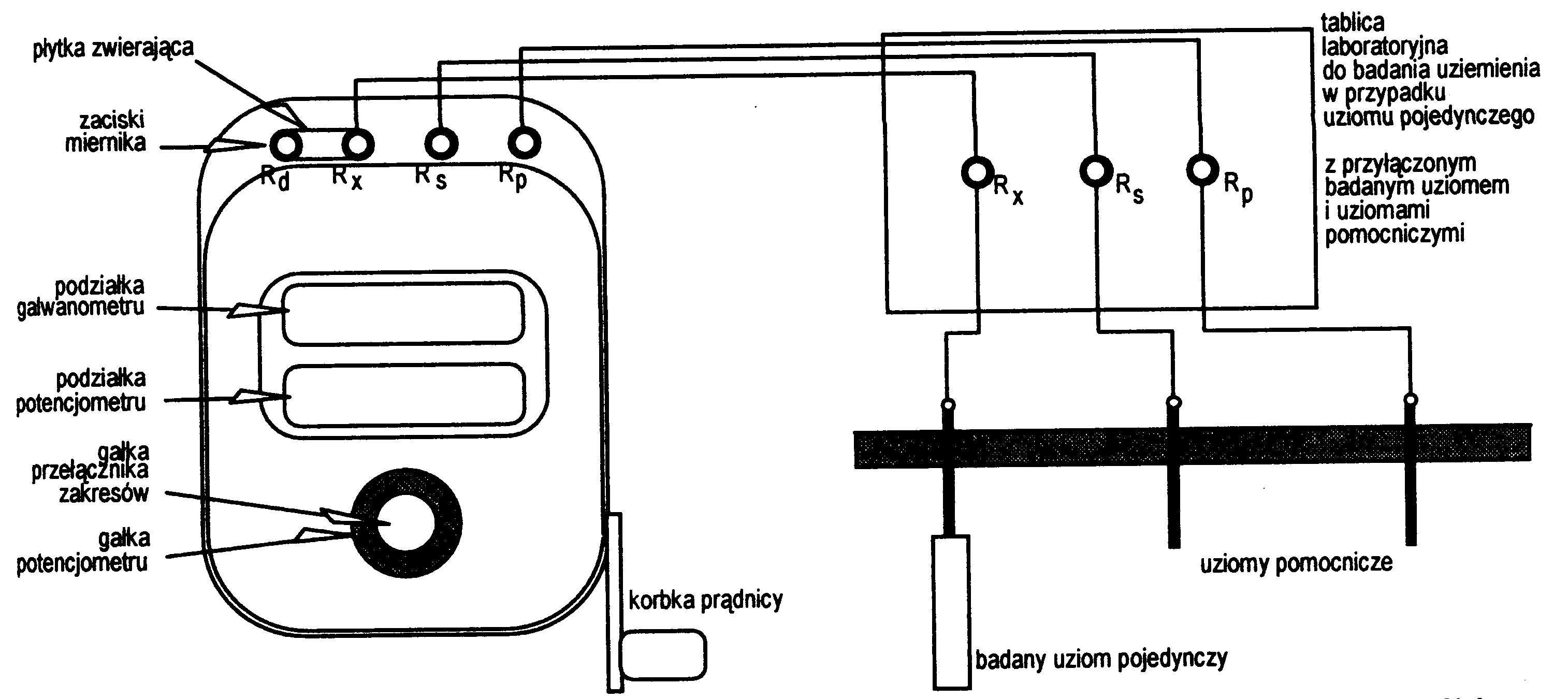

Rys. Schemat układu do pomiaru rezystancji uziemienia indukowanym miernikiem rezystancji uziemień IMU

1.3 Tabela pomiarowa:

Pomiary i dane

obliczenia

Rz

Ibn

k

UL

Iw

Rz*Iw

Rz wymag.

Ω

A

-

V

A

V

Ω

1,56

16

2,5

50

40

64,2

0x01 graphic

0x01 graphic

Nierówność ta nie jest spełniona.

Warunek skuteczności uziemienia ochronnego

0x01 graphic

Nierówność nie jest spełniona, a więc skuteczność uziemienia ochronnego nie jest wystarczająca.

0x08 graphic
1.4 Badanie przeciwporażeniowego różnicowego wyłącznika jednofazowego.

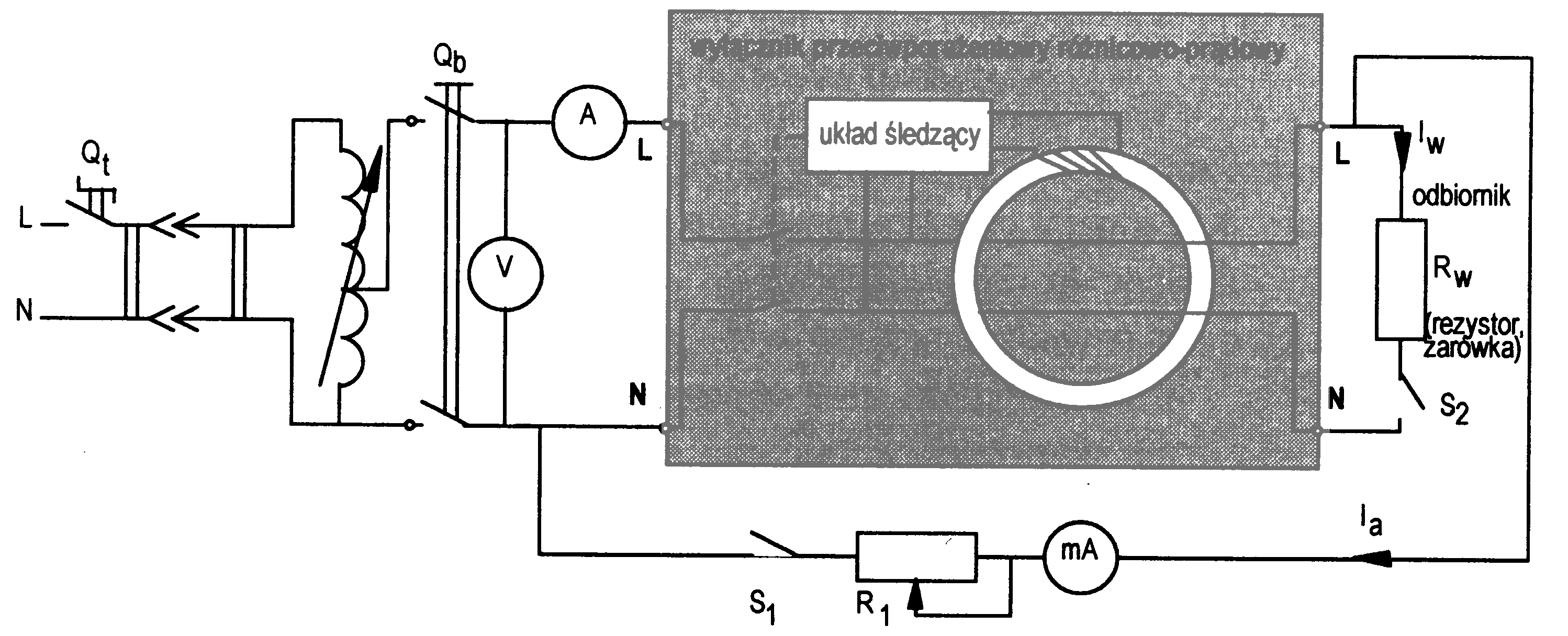

Rys. Schemat układu do badania wyłącznika przeciwporażeniowego różnicowo - prądowego.

1.4 Tabela pomiarowa.

Dane

Un[v]

220

Pomiary

wyłącznika

Inw[A]

10

U

Iw

Ia

Lp.

Ina[A]

0,03

V

A

mA

1

U = Un

Iw=0

220

-

23

2

Iw≠0

220

0,29

24

3

U<Un

Iw=0

210

-

24

4

Iw≠0

210

0,23

24

0x01 graphic

Napięcie zasilające i prąd obciążenia nie mają większego wpływu na działanie wyłącznika przeciwporażeniowego.

5. Spis przyrządów.

Miernik 0-50 nr 372

Miernik SL 3000 nr 022

0x08 graphic
Miernik nr 371

[mA] 75-150 nr 369

[A] 1-2 nr 28

[V] 150-300 nr 170

Wnioski:

Tabela 1.

Dwa z wyników badań izolacji wykazały zbyt małą rezystancję izolacji między dwoma zaciskami fazowymi. Jest to prawdopodobnie spowodowane zawilgoceniem izolacji. Aby poprawić stan izolacji należy osuszyć uzwojenie i wnętrze silnika.

Tabela 2.

Miernik typu SL - 3000 jest przyrządem pomiarowym bardzo łatwym w obsłudze i w dodatku umożliwia natychmiastowy pomiar i odczyt wartości I2.

Miernik typu MOZ jest również łatwy w obsłudze, jednak nie umożliwia pomiaru wartości I2.

Badanie zerowania ochronnego wykazało, że jest ono skuteczne.

Politechnika Lubelska

Wydział Zarządzania i Podstaw Techniki

LABORATORIUM Z ELEKTROTECHNIKI

Sprawozdanie z ćwiczenia nr 7.

Temat: Ochrona przeciwporażeniowa.

Wykonali:

27.03 2000

0x01 graphic
