Rury stosowane w instalacjach centralnego ogrzewania
i instalacjach wodnych
System Hydro - Plast
Zakres stosowania
System HYDRO-PLAST można stosować w budynkach użyteczności publicznej, przemysłowych i mieszkaniowych jako kompletny system instalacji sanitarnej, wewnętrznej w zakresie wody zimnej, ciepłej, cyrkulacji oraz centralnego ogrzewania i ppoż. Niewskazane jest jedynie montowanie systemu w pomieszczeniach, w których przewody rurowe mogą być narażone na mechaniczne lub termiczne uszkodzenia z racji technologii wykonywanej w pomieszczeniu lub na świadomą dewastację ( np. pomieszczenia transportu ciężkiego lub korytarze szkolne).
System może być stosowany również do wykonywania przyłączy zewnętrznych lub sieci przesyłowych, pod warunkiem dokonania koniecznych ustaleń z użytkownikami i dysponentami medium.
System można stosować w całości instalacji lub łączyć go z innymi materiałami (stal, miedź) zależnie od potrzeb i możliwości wykonawczych.
System dopuszczony jest do stosowania w instalacjach, w których obliczeniowa temperatura czynnika nie przekracza temp. 95°C ( instalacje niskotemperaturowe wg PN - 90 / B - 01430 - zamknięte i otwarte) a ciśnienie nie przekracza 1,0 MPa.
System można stosować do przesyłania różnych mediów, w szczególności wody. Przy projektowaniu instalacji przeznaczonych do innych mediów wskazany jest kontakt z producentem materiału. System może być stosowany w różnych środowiskach, za wyjątkiem środowisk narażonych na kontakt z substancjami silnie utleniającymi.
System nie może być stosowany do przesyłania substancji łatwopalnych i wybuchowych, ze względu na łatwość kumulowania ładunków elektrostatycznych na powierzchni instalacji.
System HYDRO-PLAST znajduje zastosowanie w nowych instalacjach:
remontach
regeneracji sieci w zakresie
instalacji sanitarnych
instalacji przemysłowych - instalacji chłodzących
instalacji sprężonego powietrza - instalacji uzdatniania wody
instalacji solanki
Materiał
Elementy systemu wykonane są z polipropylenu typu:
- Hostalen 5216 Grau 34 firmy Hoechst
- Daplen BEC 6006 Grau 34 firmy Polimere
- Borealis RA 130 Grau 34 firmy Borealis
wg norm: DIN 8077, DIN 8078 A 1, DIN 19962
Użyte tworzywo posiada następujące właściwości:
- nie koroduje i nie zarasta kamieniem
- aseptyczność
- bardzo odporny na ciśnienie wewnętrzne - lekki
- stanowi dobry izolator elektryczny - tłumi drgania
- ma niski współczynnik tarcia - duża gładkość powierzchni - nie przewodzi ciepła
- bardzo odporny na wiele środków chemicznych - brak osadzania zanieczyszczeń
- podatność na zgrzewanie
- szybki, łatwy i pewny w montażu
- estetyczny wygląd
Charakterystyka tworzywa - wartości średnie:
1. gęstość 0,912 g/cm3
2. temp. topnienia 162°C
3. przewodność cieplna 0,22 W/mK
4. współ. rozszerzalności liniowej 1 do 1,8x10-4 1/°K
5. moduł E 950 N/mm
ciepło właściwe 1,7 kJ/kgK
wydłużenie przy granicy plastyczności 12%
8. naprężenie granicy plastyczności 26 N/mm
9. wytrzymałość na zerwanie 30 N/mm2
10. temp. zapłonu
- samozapłon 360°C
- obce źródło 345°C
Tworzywo charakteryzuje się znaczną wytrzymałością na procesy starzenia, co zapewnia żywotność instalacji 50 lat. Tworzywo nie absorbuje wody, a więc nie grozi wchodzenie w reakcję z wodą stojącą. Również dyfuzyjność powietrza nie wpływa negatywnie na materiał.
Asortyment wyrobów.
System składa się z następujących części składowych:
- rury
- załączniki i kształtki
- przejścia z tworzywa na metal - urządzenia montażowe
- urządzenia zgrzewające
Rury.
Przewody proste produkowane są w sztangach o długości 4,0 m oraz w dwóch typoszeregach.
Przewody oznaczone są wg DIN 8077.
Złączki i kształtki.
Złączki i kształtki produkowane są z tego samego materiału co przewody, co powoduje, że połączenia rur i złączek dają jednorodny odcinek.
Złączki z wtopionymi gwintami są całkowicie szczelne i posiadają specjalne wypustki zapobiegające ich kręceniu w czasie montażu podtynkowego.
Gwinty wykonane z materiału odpornego na korozję i zabezpieczone przed przekręceniem się w gnieździe złączki. Każda złączka opisana jest na płaszczyźnie czołowej. Opis zawiera średnicę rury i wielkość gwintu.
Rury warstwowe firmy Kisan
Konstrukcja rur KISAN jest wielowarstwowa: rura wytwarzana z taśmy aluminiowej zgrzewanej w sposób ciągły ultradźwiękami, powleczona jest od strony zewnętrznej i wewnętrznej warstwą kleju i polietylenu wysokiej jakości.
Produkowane są trzy rodzaje rur o średnicach 14 x 2, 16 x 2, 20 x 2,25, 25 x 2,5 mm w kręgach do 200 mb:
• rura w kolorze białym (uniwersalna) - rura aluminiowa powlekana polietylenem wysokiej gęstości
sieciowanym PEX
- do wody zimnej; ciśnienie robocze do 1,0 MPa
- do ciepłej wody użytkowej; ciśnienie robocze do 1,0 MPa, temperatura robocza do 60º C,
- do centralnego ogrzewania; ciśnienie robocze do 0,6 MPa, temperatura robocza do 95º C
- do ogrzewania podłogowego; ciśnienie robocze do 0,6 MPa, temperatura robocza do 60º C
• rura w kolorze niebieskim - rura aluminiowa powlekana polietylenem wysokiej gęstości PEHD
- do wody zimnej; ciśnienie robocze do 1,0 Mpa
• rura w kolorze czerwonym - rura aluminiowa powlekana polietylenem wysokiej gęstości PE 80 -
produkowana tylko o średnicy 16x2 mm
- do ogrzewania podłogowego; ciśnienie robocze do 0,6 MPa, temperatura robocza do 60º C
Do połączeń rur KISAN stosowane są dwa rodzaje połączeń mosiężnych:
I. Zaciskowe
• typu VESTOL z uszczelkami zapewniające uniwersalność połączeń,
• typu VESTOL-ZBK umożliwiającymi demontaż i naprawy.
II. Zaprasowywane typu KISAN
Stosowane są w instalacjach wody zimnej, ciepłej wody użytkowej, centralnego ogrzewania i ogrzewania podłogowego.
System stosowany jest w:
• budownictwie mieszkaniowym jedno- i wielorodzinnym,
• budynkach użyteczności publicznej jak szpitale, sanatoria, biura, hotele,
• budownictwie wiejskim i przemysłowym,
• uprawach ogrodniczych w cieplarniach.
Zalety instalacji z rur KISAN:
• rury nie korodują i nie zarastają kamieniem kotłowym,
• długowieczność instalacji - 50 lat użytkowania w przeciętnych warunkach eksploatacji,
• nie posiadają pamięci kształtu - można je wyginać w sposób trwały, co powoduje znaczne ograniczenie ilości łączników,
• dzięki łatwemu profilowaniu można omijać elementy konstrukcji budynku,
• łatwy montaż w trudno dostępnych miejscach,
• proste i pewne połączenia rur powodują skrócenie czasu montażu instalacji nawet pięciokrotnie w stosunku do technologii tradycyjnych,
• rury są odporne na przenikanie gazów (100% - antydyfuzyjność),
• mały współczynnik rozszerzalności liniowej - tylko 2-krotnie większy od stali,
• odporność na uderzenia hydrauliczne,
• mała chropowatość wewnętrzna - mniejsze opory przepływu i mniejszy poziom hałasu niż w instalacji tradycyjnej,
• możliwość połączeń z każdym rodzajem instalacji,
• rury są lekkie i łatwe w transporcie,
• do montażu stosowane są proste i tanie narzędzia (komplet do montażu złączy zaciskowych mieści się w torbie monterskiej),
• możliwość przesyłania wielu czynników chemicznych,
• możliwość betonowania złączy zaprasowywanych w przegrodach poziomych (podłogach)
Rury z polipropylenu sieciowanego
Rury z polietylenu sieciowanego z barierą antydyfuzyjną produkowane od niedawna przez firmę Gama San mogą być stosowane zarówno w systemach ogrzewania z grzejnikami jak i podłogowego. Wielu instalatorów podchodzi jeszcze nieufnie do instalacji c.o. z tworzywa. Tymczasem jest to rozwiązanie bardzo trwałe, a przede wszystkim niedrogie. Liczne zalety polietylenu sieciowanego, w tym wyjątkowa trwałość montażu instalacji powodują, że tworzywo to zdobywa coraz większe rzesze zwolenników.
Kompletny system instalacji sanitarnych GAMA SAN składa się z trzech rodzajów rur w zależności ad zastosowania:
1) zimna i ciepła woda:
rury z polietylenu sieciowanego PE-X b
2) centralne ogrzewanie z grzejnikami:
rury PE- X b z barierą antydyfuzyjną
rury PE-X b wielowarstwowe (z wkładką aluminiową)
3) ogrzewanie podłogowe:
rury PE-X b z bariery antydyfuzyjną
Skrót PE-X b oznacza polietylen sieciowany metodą ksylanową, jego stopień usieciowana wynosi 75% (o 10% przewyższa wymagania stawiane przez normę UNI 9338). Rury PE-X Gama San produkowane są zgodnie z normą ISO 9002.
Właściwości rur:
Właściwości termiczne, mechaniczne oraz chemiczne rur PE-X Gama San z barierą antydyfuzyjną powodują, że jest to doskonały materiał do wykonania instalacji:
centralnego ogrzewania z grzejnikami,
ogrzewania podłogowego,
systemów mieszanych.
Rury typu Kitec
Konstrukcja rur typu KIEC jest trzywarstwowa. rura aluminiowa wytworzona z taśmy aluminiowej, powleczona od strony wewnętrznej i zewnętrznej warstwą tworzywa z polietylenu wysokiej gęstości PE (PE-4L-PE). Producentem tych rur jest S.K.S Pipes Kańczuga Ltd.
Rury typu KITEC nadają się do instalacji wodnych i centralnego ogrzewania, rozumianych jako część wewnętrzna instalacji w budynkach mieszkalnych, użyteczności publicznej i przemysłowych. Nie należy ich stosować w pomieszczeniach, w których mogą być narażone na uszkodzenia mechaniczne termiczne w następstwie stosowanych tam technologii przemysłowych. Jakkolwiek odporność mechaniczna rur typu KITEC jest daleko większa niż innych systemów opartych na tworzywach sztucznych (dopuszczalne jest nawet jednokrotne całkowite odkształcenie rury i jej ponowne ukształtowanie, to jednak z uwagi na możliwość dewastacji nie zaleca się ich stosowania w postaci nieosłoniętej do obiektów publicznych o dużym ruchu.
Aktualnie produkowane są dwa rodzaje rur typu KITEC:
HDPE -w kolorze niebieskim, przeznaczone do instalacji wody zimnej, o średnicac.h.:10-14, 12-16. 16-20, 20-25;
XLPE- w kolorze białym, o analogicznych średnicach przeznaczone do instalacji wodociągowych wody gorącej oraz instalacji centralnego ogrzewania.
Rury produkowane są w zwojach, końce zwojów rur są zaślepione, a do wnętrza rur tłoczy się sprężone powietrze do wytworzenia nadciśnienia rzędu 4 atm. Odcięcie końca zwoju powoduje charakterystyczny syk uchodzącego powietrza i tym sposobem można się najlepiej przekonać o szczelności i wytrzymałości rur. Kolejną mocną stroną tych rur jest ich niewielki ciężar, co w połączeniu z ich zwojowaniem może znakomicie ułatwić transport.
Instalacje wodociągowe zakładane przy zastosowaniu rur typu KITEC nie różnią się istotnie od sposobu montażu instalacji przy wykorzystaniu innych materiałów. Najistotniejsze są następujące różnice:
wymagają częstszego stosowania podpór przy ich instalowaniu, a podpory te muszą uwzględniać możliwość nieznacznego przemieszczania się rur w objemkach podpory (kompensacja wydłużenia liniowego).
mogą być dobierane o mniejszych średnicach od rur tradycyjnych: wynika to z bardzo dużej gładkości wnętrza rur dobór mniejszej średnicy rur nie zmniejsza wydatku przepływu wody przez rurę, a jedynie zmniejsza koszt instalacji.
W zależności od wielkości budynku, w którym montowana jest instalacja z rur typu KITEC, zalecane jest dzielenie tej instalacji na niezależne, regulowane gałęzie, które obsługiwałyby poszczególne części budynku. Przy stosowaniu instalacji w domach wysokich należy budynek podzielić na strefy, aby ciśnienie robocze w instalacji nie przekroczyło w żadnym jej punkcie wartości dopuszczalnej dla danego rodzaju rur. Instalacje centralnego ogrzewania wykonywane mogą być w całości lub w części z rur typu KITEC.
W realizowanych instalacjach może być stosowany zarówno dolny jak i górny rozdział z preferowaniem rozdziału dolnego. W budynkach kilkukondygnacyjnych może być stosowany tradycyjny układ pionów: zasilający i powrotny, z których stosowane jest odprowadzenie do rozdzielacza na każdej kondygnacji. Od rozdzielacza można prowadzić rozkład rur pojedynczych lub podwójnych zasilających odbiorniki ciepła.
Taki układ rozprowadzania jest szczególnie korzystny w budynkach zasilanych ciepłem zewnętrznym, gdyż przed rozdzielaczem można wmontować w układ licznik pobieranego ciepła. Niezależnie od typu budownictwa (jedno- lub wielorodzinnego), zalecane jest tworzenie pętli rozprowadzających na każdej kondygnacji. Pętle mogą być jedno- lub dwururowe
W przypadku prowadzenia rur zasilających grzejniki po obwodzie pomieszczeń, zalecane jest montowanie ich w listwie przypodłogowej. Połączenia rur winny występować na ogół w miejscach łączenia ich z pionem lub rozdzielaczem kondygnacyjnym, względnie z grzejnikiem. Widać, zatem, że łączenie rur na ich długości (sztukowanie) nie jest zalecane. Dotyczy to szczególnie przypadku prowadzenia rur w warstwie podłogowej.
Rury typu KITEC wykazują dwukrotnie większy od rur stalowych współczynnik rozszerzalności liniowej. Oznacza to, że instalacja musi być tak zaprojektowana, by mogła następować kompensacja wydłużeń rurociągów w trakcie ich pracy. Szczegółowe rozwiązania dotyczące kompensacji wydłużeń rurociągu muszą nastąpić w fazie projektowania instalacji. Mogą tu być stosowane różnorodne działania kompensacyjne. Jako kompensatory mogą być wykorzystane wszelkiego rodzaju luki, kolana lub odsadzki, powstające przy zmianach kierunku prowadzenia przewodów zasilających lub powrotnych. Projektować również należy kompensatory U-kształtowe lub pętlicowe.
Przy instalacjach rur typu KITEC nie jest wskazane montowanie tradycyjnych grzejników żeliwnych (żeberkowych). Mają one bowiem dużą pojemność wodną i małą wydajność grzewczą. Ponadto stanowią stale źródło zanieczyszczeń stałych, powstających w instalacji. Konieczne jest wówczas montowanie filtra czyszczącego. Zalecane są natomiast wszelkiego rodzaju grzejniki panelowe.
Instalacje wodne
Instalacje zimnej i ciepłej wody wykonuje się metodą tradycyjną (rury stalowe ocynkowane) oraz najnowocześniejszymi metodami i materiałami z polibutylenu i rurami miedzianymi w systemach: Ekoplastik, Aquatherm, Vanguard, Genova, Wirsbo, Hepworth. Wybór technologii i materiałów zależy od klienta oraz wielu czynników, m.in.:
możliwość zamarzania instalacji
eliminacji drgań i wibracji
eliminacji uderzeń wodnych
kosztu materiałów
wielkości łazienek i kuchni
Instalacje stalowe
Instalacje z rur stalowych ocynkowanych to najstarszy sposób wykonywania instalacji wodnych. Stosowanie rury odpowiadają określonym warunkom m.in. poddane próbie szczelności 5MPa nie wykazują nieszczelności i trwałych odkształceń. Rury stalowe ze szwem gwintowane łączymy łącznikami gwintowanymi ocynkowanymi wykonanymi ze stali lub żeliwa ciągliwego. Ten sposób wykonania instalacji jest najtańszym sposobem wykonania instalacji wody zimnej i ciepłej.
Instalacje z polipropylenu
Z rur i kształtek z polipropylenu łączonych przez zgrzewanie wykonuje się instalacje wody zimnej, a także instalacje wody ciepłej i centralnego ogrzewania. Charakteryzują się one dużą odpornością chemiczną, gładkością powierzchni wewnętrznych i małą przewodnością cieplną. Instalacje z polipropylenu wykonujemy technologiami Aquatherm pracującą w systemie fusiotherm oraz Ekoplastik.
Instalacje z polibutylenu
Z polibutylenu stosuje się kształtki i rury firmy Vanguard Plastic Inc. Rury z kształtkami łączy się albo przez zgrzewanie, albo poprzez połączenie zaciskowe (failsafe). System Vanguard uzyskał atesty wszystkich organizacji normatywnych w USA, Kanadzie i w Polsce. Posiada także atest Państwowego Zakładu Higieny. Rury i kształtki firmy Vanguard to nowoczesny i wysoce ekonomiczny system instalacji dla domów jedno i wielorodzinnych, letniskowych, rezydencji, obiektów użyteczności publicznej, a także obiektów przemysłowych. Niezwykle korzystny dla wykonania remontów, wymiany instalacji wodociągowej ciepłej i zimnej wody w budownictwie mieszkaniowym. Ceny rury i kształtek są konkurencyjne w porównaniu do innych materiałów dostępnych na naszym rynku. Istotną zaletą rur z polibutylenu jest ich elastyczność i łatwość montażu. Ponadto są odporne na wysokie temperatury, korozję i czynniki chemiczne.
Rury miedziane
Instalacje z rur miedzianych zawierają czystą miedź w ilości 99.9%. Połączenie rur miedzianych łączonych kielichowo pracujących w instalacjach wodociągowych zimnej i ciepłej wody oraz instalacjach centralnego ogrzewania i gazowych wykonuje się przez lutowanie.
System Genova
Idealnym rozwiązaniem dla uzyskania czystej i zdrowej wody jest zastosowanie systemu Genova. Łączenie rur z kształtkami polega na klejeniu obu elementów specjalnym klejem. Istnieje także możliwość połączeń systemu Genova z rurami stalowymi. Jest także możliwość bardzo prostego łączenia rur z tworzywa sztucznego z bateriami i armaturą sanitarną czerpalną.
Instalacje z polietylenu usieciowionego
Instalacje zimnej i ciepłej wody oraz centralnego ogrzewania wykonuje się z polietylenu usieciowionego (PEX). Ze względu na bardzo dobre parametry wytrzymałościowe (ciśnienia i temperatury) oraz eksploatacyjne rury Virsbo-PEX znalazły bardzo szerokie zastosowanie w budownictwie. Dotyczy to zarówno budownictwa nowego jak i budynków remontowanych. Można wykonać z nich instalacje wewnętrzne wody ciepłej i zimnej, centralnego ogrzewania grzejnikowego i podłogowego. Do podstawowych zalet rur Virsbo-PEX należy:
Odporność na niskie i wysokie temperatury
Wysoka gładkość rur
Mały ciężar
Wysoka odporność chemiczna
Pamięć kształtu
Higieniczność
Nieszkodliwość dla środowiska
Rury tłumią dźwięki i nie przenoszą drgań
Odporne na zarastanie kamieniem
Bardzo wysoka odporność na uderzenia, gięcie i siły rozciągające
Wysoka elastyczność
Zdolność samokompensacji i wydłużeń
Metoda Hepworth
Wykonanie instalacji zimnej i ciepłej wody metodą Hepworth Building Products umożliwia dalsze rozwijanie możliwośći w planowaniu i instalowaniu układów wodociągowych. Podatność rury w połączeniu z długością zwoju i gwarantowaną jakością połączeń umożliwia wykonanie instalacji przy użyciu mniejszej ilości złączek oraz zminimalizowaniu kosztów systemu. Korzyści ze stosowania rur Hepworth (Hep2O) są następujące:
Nie odkłada się kamień
System nie koroduje
System nie pęka w warunkach zamarzającej wody - rura pod wpływem lodu rozszerza się i wraca do poprzedniego stanu po odtajaniu.
Mniejsze straty ciepła
System wolny od ołowiu
Rury absorbują wibracje, drgania, itp.
System GENOVA
Instalacje sanitarne
|
|
|
|
|
|
|
|
Podstawowymi materiałami do wytwarzania elementów instalacji zimnej i ciepłej wody są nieplastyfikowany polichlorek winylu (PVC) i nieplastyfikowany chlorowany polichlorek winylu (CPVC). Elementy z PVC przeznaczone są do użycia w instalacjach zimnej wody, zaś elementy z CPVC mogą być używane w systemach wody cieplej, wytrzymując w pracy ciągłej ciśnienie do 6 bar i temperaturę do 95 st. C. Obydwa materiały wykazują wysoką obojętność i odporność na czynniki chemiczne, przewyższając pod tym względem wiele innych tworzyw termoplastycznych, jak np. polipropylen. |
PVC i CPVC są wykorzystywane jako materiały do produkcji rur (od 1/2" do 6" średnicy dla PVC i od 1/2" do 2" średnicy dla CPVC), jak również szerokiego asortymentu złącz przejściowych, zaworów i złączek. Do łączenia elementów z PVC i CPVC stosowana jest technika "spawania na zimno" za pomocą agresywnego kleju. Parametry systemu Genova spełniają lub przekraczają wszystkie wymogi nakładane na domowe instalacje wodne. Kompletny asortyment zaworów i złącz przejściowych pozwala na swobodne łączenie elementów z PVC/CPVC z instalacjami metalowymi. Dostępny jest cały asortyment kolanek, złączek, redukcji, uchwytów i zaworów a także zestaw narzędzi i klejów pozwalających na samodzielny montaż.
|
Montaż instalacji z użyciem elementów systemu Genova jest szybki, prosty i tani. PVC i CPVC są materiałami całkowicie odpornymi na korozję i nie pokrywają się kamieniem, dzięki czemu instalacje wykonane z użyciem systemu Genova gwarantują bezawaryjną pracę przez dziesiątki lat. Przewodnictwo cieplne elementów z PVC/CPVC jest o wiele mniejsze, niż w przypadku systemów metalowych, co umożliwia znaczne oszczędności energii w systemach dystrybucji cieplej wody. Jako jedyny na współczesnym rynku, System Genova oferuje uniwersalność i elastyczność wynikającą z połączenia najlepszych cech PVC i CPVC w jedną, spójną całość.
|
Zalety sytemu GENOVA:
Typowe zastosowania systemu GENOVA:
|
System Genova, łączący w jedną całość elementy instalacji wodnych z PVC, CPVC i metalu, jest elastycznym i uniwersalnym rozwiązaniem technologicznym pozwalającym wyeliminować wady i ograniczenia wynikające z użycia pojedynczego materiału. Zastępując tradycyjne elementy metalowe nowoczesnymi, trwałymi i uniwersalnymi komponentami z tworzyw termoplastycznych daje on projektantom i wykonawcom instalacji wodnych całkowicie nowe możliwości i otwiera przed nimi nowe perspektywy.System Genova to synonim niezawodności, trwałości i jakości. Elementy hydrauliczne Genova uzupełnione podstawowymi narzędziami hydraulicznymi pozwolą skutecznie poradzić sobie z każda naprawą instalacji wodnej. |
System wielowarstwowych rur PEX-AL-PEX jest stosowany w instalacjach wody zimnej, ciepłej wody użytkowej, centralnego ogrzewania i ogrzewania podłogowego w:
budownictwie mieszkaniowym jedno i wielorodzinnym,
budynkach użyteczności publicznej jak szpitale, sanatoria, biura, hotele,
budownictwie wiejskim i przemysłowym,
uprawach ogrodniczych w szklarniach i cieplarniach.
Konstrukcja rur KISAN jest wielowarstwowa:
rura wytwarzana z taśmy aluminiowej zgrzewanej w sposób ciągły ultradźwiękami, powleczona jest od strony zewnętrznej i wewnętrznej warstwą kleju i polietylenu wysokiej jakości.
Produkowane są trzy rodzaje rur o średnicach 14x2, 16x2, 20x2,25, 25x2,25 mm w kręgach do 200 mb.
rura w kolorze białym (uniwersalna) - rura aluminiowa powlekana polietylenem wysokiej gęstości sieciowanym PEX
do wody zimnej - ciśnienie robocze do 1,0 MPa
do ciepłej wody użytkowej - ciśnienie robocze do 1,0 MPa, temp. do 60 st.C
do centralnego ogrzewania - ciśnienie robocze do 0,6 MPa, temp. do 95 st.C
do ogrzewania podłogowego - ciśnienie robocze do 0,6 MPa, temp. do 60 st.C
rura w kolorze niebieskim - rura aluminiowa powlekana polietylenem wysokiej gęstości PEHD
do wody zimnej - ciśnienie robocze do 1,0 MPa
rura w kolorze czerwonym - rura aluminiowa powlekana polietylenem wysokiej gęstości PE 80 - produkowana tylko o średnicy 16x2
do ogrzewania podłogowego - ciśnienie robocze do 1,0 MPa, temp. do 60 st.C
Do połączeń rur KISAN stosowane są dwa rodzaje połączeń mosiężnych:
Zaciskowe
typu VESTOL z uszczelkami zapewniające uniwersalność połączeń
typu VESTOL-ZBK umożliwiającymi demontaż i naprawy
Zaprasowywane typu KISAN
Rury KISAN produkowane są w Polsce przez SKS PIPES KAŃCZUGA Sp. z o.o., a kształtki i złączki mosiężne przez Fabrykę Urządzeń Mechanicznych "KAMAX" S.A.
Zalety instalacji z rur KISAN:
rury nie korodują i nie zarastają kamieniem kotłowym,
długowieczność instalacji - 50 lat,
nie posiadają pamięci kształtu - można je wyginać w sposób trwały,
dzięki łatwemu profilowaniu można omijać elementy konstrukcji budynku,
łatwy montaż w trudno dostępnych miejscach,
proste i pewne połączenia rur powodują skrócenie czasu montażu,
rury są odporne na przenikanie gazów,
mały współczynnik rozszerzalności liniowej,
odporność na uderzenia hydrauliczne,
mała chropowatość wewnętrzna,
możliwość połączenia z każdym rodzajem instalacji,
rury są lekkie i łatwe w transporcie,
do montażu używane są proste i tanie narzędzia.
Elementy systemu są produkowane zgodnie z Aprobatami Technicznymi wydanymi przez COBRTI "INSTAL" Nr AT/98-01-0466 (rury), AT/99-02-0775 (złączki zaciskowe i zaprasowywane oraz kształtki mosiężne), AT/98-01-0337 (rozdzielacze) oraz posiadają pozytywne opinie Państwowego Zakładu Higieny HK/W/0662/01/97 i HK/W/0372/01/99.
System FUSIOTHERM
Fusiotherm® to uniwersalny system dla instalacji wody zimnej, ciepłej, centralnego ogrzewania, sprężonego powietrza i instalacji technologicznych. Rury PN l0, PN 20 oraz stabilizowane (Stabi) z perforowaną wkładką aluminiową. Zakres średnic od 16 do 110 mm. Blisko 400 kształtek i łączników. Kształtki łączone są z rurami metodą zgrzewania czyli fuzji termicznej, stąd nazwa systemu - fusiotherm®. Dostępne też są złączki z gwintowanymi, podwójnie chromowanymi wkładkami mosiężnymi, złączki siodełkowe i elektromufy, zawory kulowe i grzybkowe, bloki rozdzielcze i zaworowe.
Surowcem do produkcji rur i kształtek jest najwyższej jakości tworzywo sztuczne - polipropylen PP-R, modyfikowany domieszkami stabilizującymi podwyższającymi jego własności pod kątem wymagań stawianych materiałom instalacyjnym. Materiał ten jest obojętny fizjologicznie i mikrobiologicznie. Nie ulega korozji i inkrustacji, jest odporny na ponad 300 substancji chemicznych, jest bardzo dobrym izolatorem termicznym, umożliwia wytwarzanie rur o dużej gładkości powierzchni wewnętrznych, jest pozbawiony składników szkodliwych dla środowiska naturalnego. Będąc tworzywem odpowiadającym warunkom recyclingu, posiada pozytywną ocenę organizacji ekologicznych. Produkowane z niego systemy sanitarne mogą pracować w sposób ciągły nawet przy ciśnieniu 25 barów, a ich trwałość dla typowych parametrów wody użytkowej przekracza 100 lat.
ZAKRES STOSOWANIA
|
Rury PN 10 (cienkościenne) do instalacji wody zimnej - do 20oC i 1 MPa.
Rury PN 20 (grubościenne) do instalacji ciepłej i zimnej wody użytkowej i c.o. - 60oC i 1 MPa.
Rury PN 20 Stabi do centralnego ogrzewania - do 90oC i 0,6 MPa.
Ponadto rurociągi fusiotherm znajdują zastosowanie w instalacjach przemysłowych i rolniczych, do przesyłania sprężonego powietrza, substancji chemicznych, detergentów, lekarstw, produktów spożywczych itp.
Prowadzenie instalacji fusiotherm® - natynkowo, w szachtach instalacyjnych, bruzdach ściennych i w podłodze.
W przypadku prowadzenia rurociągów na ścianach, pod stropem lub w kawałkach należy przewidzieć skompensowanie wydłużeń termicznych poprzez zmianę kierunku przewodu, kompensator U-kształtowy lub odpowiednio gęste rozmieszczenie punktów stałych i przesuwnych (montaż bez kompensacji).
Projektowanie, wykonywanie połączeń oraz montaż onstalacji fusiotherm® i aquatherm® wykonywać zgodnie z zaleceniami i instrukcjami zawartymi w "Wytycznych projektowania fusiotherm®" oraz "Poradniku Montera" aquatherm-Polska.

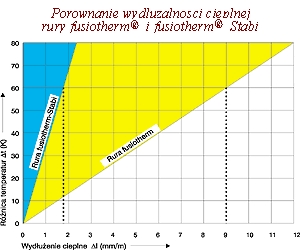

Dzięki perforowanej wkładce z folii aluminiowej zespolonej z rurą podstawową i płaszczem zewnętrznym, rura fusiotherm®-Stabi ma większą wytrzymałość oraz pięciokrotnie mniejszą wydłużalność cieplną niż rura zwykła. Ta rewelacyjna właściwość, a także większa sztywność rury pozwala na zmniejszenie liczby podpór rurociągów oraz w znacznym stopniu eliminuje konieczność stosowania kłopotliwych kompensatorów.
