7. Do uzwojenia pierwotnego transformatora jednofazowego doprowa­dzono napięcie U₁ = 220 V. Liczby zwojów uzwojeń: N₁ = 1320 i N₂ = 60. Oblicz przekładnię K transformatora oraz wartość napięcia wtórnego U₂ transformatora.

Dane znamionowe transformatora bezpieczeństwa są następujące: na­pięcie na uzwojeniu pierwotnym U₁ = 220 V, napięcie na uzwojeniu wtórnym U₂ = 24 V, moc pozorna S = 100 V • A. Oblicz przekład­nię K transformatora oraz wartości prądów znamionowych: pierwotne­go I₁ i wtórnego I₂.

Przy obciążeniu znamionowym transformatora o mocy znamionowej P_2N = 10 kW, straty w miedzi P_Cu = 500 W, straty w żelazie P_Fe = 300 W. Oblicz straty mocy P_Cu i P_Fe oraz sprawność η transformatora, gdy obciążenie wynosi: 0,25 P_2N

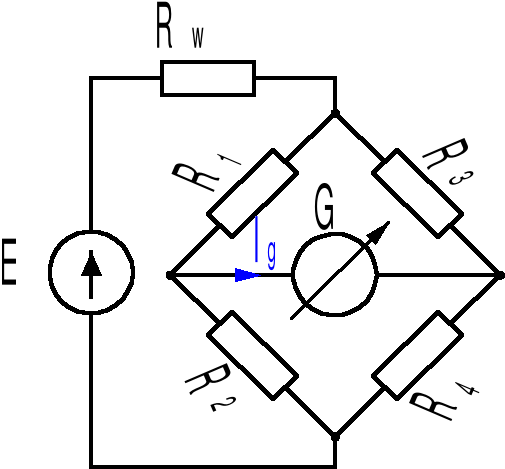

1. Oblicz, jaka musi być wartość rezystancji R₁ by mostek Wheatstone'a (rys.) był w równowadze (I_G = 0). Rezystancje gałęzi mostka: R₂ = 120 Ω, R₃ = 100Ω, R₄ = 20Ω.

Aby zmierzyć wartość skuteczną napięcia należy zastosować miernik

magnetoelektryczny
elektromagnetyczny
elektrodynamiczny
ferrodynamiczny
elektrostatyczny
indukcyjny

Jako watomierz może być użyty miernik

magnetoelektryczny
elektromagnetyczny
elektrodynamiczny
ferrodynamiczny
elektrostatyczny
indukcyjny

Wartość skuteczna wielkości sinusoidalnie zmiennej to

wartość średnia wielkości za okres
zastępcza ustalona wartość powodująca ten sam efekt energetyczny
=
=
=
=
wartość średnia z kwadratu wielkości za okres

Trzy jednakowe odbiorniki o impedancjach Z = (6 + j8) Ω, połączone w gwiazdę, są zasilane z symetrycznej sieci trójfazowej o napięciu międzyfazowym U = 400 V. Oblicz wartości prądów odbiorników.

Trzy grzejniki o rezystancjach R = 20 Ω, połączone w trójkąt, są zasilane z sieci trójfazowej o napięciu międzyfazowym U = 400 V. Oblicz wartości: prądów fazowych odbiornika, prądów przewodowych oraz mocy odbiornika.

Oblicz wartości znamionowe prądów przewodowych generatora trójfazowego o mocy znamionowej P_N = 25 MW, napięciu międzyfazowym U = 6,3 kV i współczynniku mocy cosφ = 0,75.

Oblicz wartość prądu silnika trójfazowego o mocy P = 5 kW, napięciu U = 380 V, współczynniku mocy cosφ = 0,8 oraz sprawności η = 0,9.

Do sieci trójfazowej o napięciu międzyfazowym U = 400 V włączono dwa odbiorniki trójfazowe symetryczne o rezystancji fazy Rf = 100 Ω i współczynniku mocy cosφ = 1. Jeden z odbiorników jest połączony w trójkąt, drugi - w gwiazdę. Oblicz wartości wypadkowych prądów przewodowych płynących w linii zasilającej

Do sieci trójfazowej o napięciu U = 400 V włączono dwa odbiorniki trójfazowe symetryczne: jeden złożony z trzech rezystorów połączonych w trójkąt, drugi z trzech kondensatorów połączonych w gwiazdę. Oblicz wartości: wypadkowych prądów przewodowych oraz współczynnika mocy cosφ całego układu, jeżeli wiadomo, że wartości prądów fazowych obu odbiorników są równe 1 A.

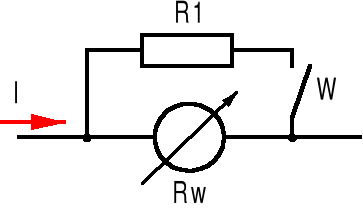

Rezystancja wewnętrzna amperomierza R_W = R₁ Jak zmieni się wskazanie po włączeniu wyłącznika W, jeśli prąd I nie ulegnie zmianie.

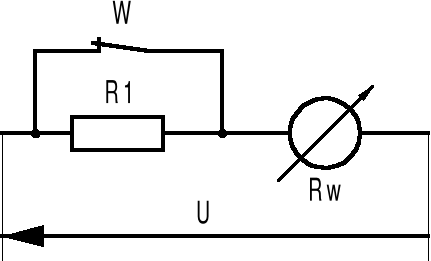

Rezystancja wewnętrzna woltomierza R_W = ¼*R₁ Jak zmieni się wskazanie po rozłączeniu wyłącznika W, jeśli napięcie U nie ulegnie zmianie.

Trzy grzejniki o rezystancjach R1 = 44 Ω, R2 = 55 Ω, R3 = 110 Ω, połączone w gwiazdę, włączono do źródła trójfazowego symetrycznego z przewodem neutralnym. Napięcia fazowe źródła U_f  = 220 V. Oblicz wartość prądu płynącego w przewodzie neutralnym.

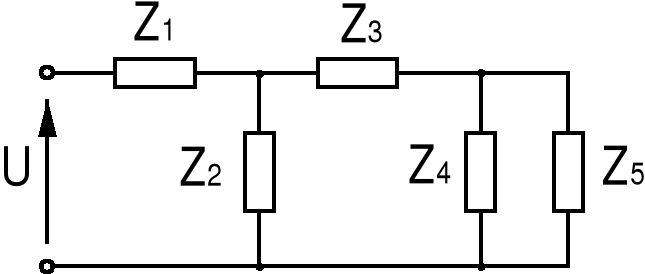

Oblicz wartość napięcia zasilania, mocy czynnej, biernej i pozornej obwodu przedstawionego na rys., jeżeli napięcie na impedancji Z₂ U₂ = (80-j80) V, a impedancje: Z₁ = (30 + j20) Ω, Z₂ = (-j20) Ω, Z₃ = (10 + jl0)Ω, Z₄ = (10 - jl0)Ω, Z₅ = (jl0) Ω.

Z tabliczki znamionowej silnika odczytano P_N=2.2kW n=1420 min^-1 cosϕ=0.82 f=50Hz U_N=400V I_N=4.70A. Obliczyć: pobieraną moc pozorną, czynną i bierną przy obciążeniu znamionowym, sprawność silnika (η=P_Z/P_N)

Do wspólnego źródła zasilania (rozdzielni) połączono silniki o następujących danych:

P_N=2.2kW n=1420 min^-1 cosϕ=0.82 f=50Hz U_N=400V I_N=4.70A.

P_N=11kW n=1460 min^-1 cosϕ=0.85 f=50Hz U_N=400V I_N=20.5A

P_N=15kW n=1460 min^-1 cosϕ=0.86 f=50Hz U_N=400V I_N=27.5A

Obliczyć, zakładając znamionowe obciążenie wszystkich silników:

Prąd pobierany jego składowe czynną i bierną

pobieraną moc pozorną, czynną i bierną

Z tabliczki znamionowej silnika odczytano P_N=2.2kW n=1420 min^-1 cosϕ=0.82 f=50Hz U_N=400V I_N=4.70A. Jaki to silnik:

Synchroniczny

indukcyjny

szeregowy

bocznikowy

Ze źródła napięcia stałego U_Z=100V zasilono grzejnik o rezystancji 20 Ω. W jakim czasie wydzieli się na nim energia 5kW.

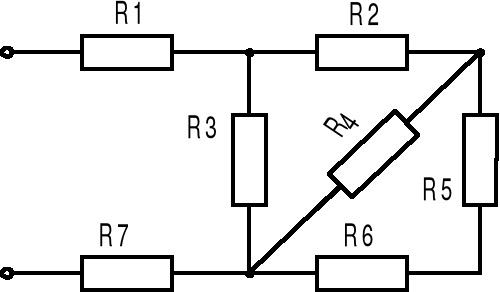

Obliczyć rezystancję zastępczą

R₁=7 Ω, R₂=3 Ω, R₃= 2 Ω, R₄= 10 Ω, R₅ = 8Ω, R₆=2 Ω, R₇ = 3Ω

Obliczyć: wartość skuteczną napięcia u(t) =141*sin(100*π*t), wartość skuteczną tego samego napięcia wyprostowanego jednopołówkowo.

Jaki to ustrój pomiarowy

magnetoelektryczny
elektromagnetyczny
elektrodynamiczny
ferrodynamiczny
elektrostatyczny
indukcyjny

---
