5335


Nr ćw.

10, 11

Data

21.04.2009r.

ImiÄ™ i Nazwisko

Maria Szłapka

Wydział

Technologii Chemicznej

Semestr

II

Grupa 9

Nr lab. V

ProwadzÄ…cy:
dr inż. Bożena Karbowska

Temat1: Reakcje utleniania i redukcji.

Temat2: Reakcje utleniania i redukcji II.

Ocena

  1. Wstęp teoretyczny:

I.I. Reakcje redoks:

Jest to typ reakcji, który polega na wymianie elektronu pomiędzy czynnikiem redukującym (reduktorem), oddającym elektron, a czynnikiem utleniającym (utleniaczem), pobierającym elektron.

0x08 graphic

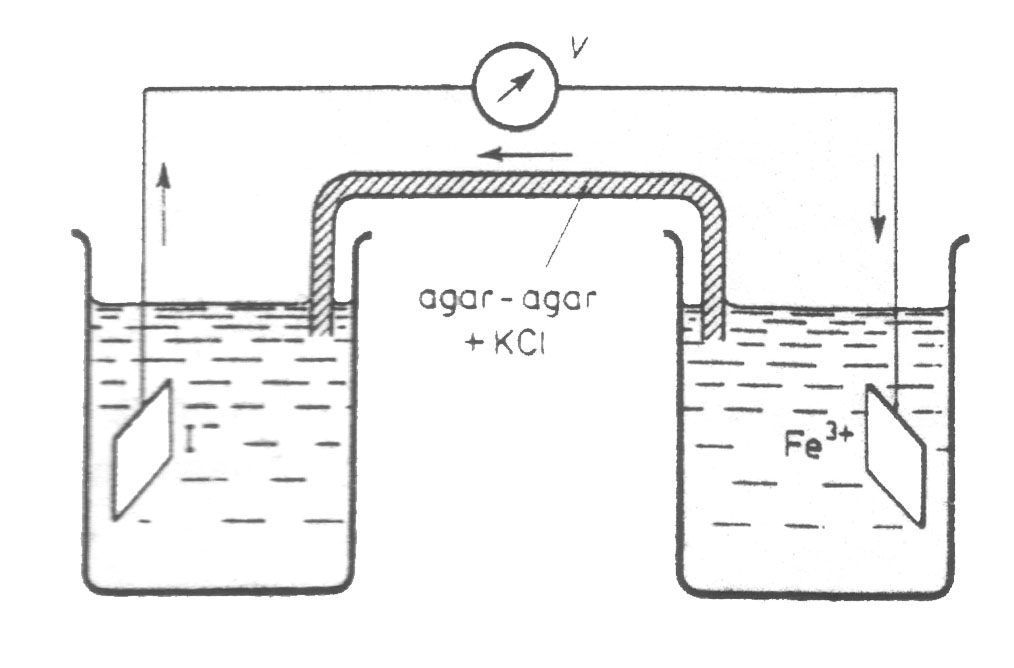

Przykładem może być ogniwo złożone z blaszek platynowych i roztworów jonów Fe3+ i I- , będących
w dwóch naczyniach połączonych mostkiem elektrolitycznym, zapewniającym przepływ elektronów
z jednego naczynia do drugiego. Następnie, gdy zamkniemy obwód roztwór jodków najpierw żółknie, następnie brązowieje.

W naczyniu z jonami jodkowymi przebiegła reakcja:

0x01 graphic

Zgodnie ze schematem:

0x08 graphic
0x08 graphic
reduktor 1 utleniacz 1 + ne

W naczyniu tym zaszła reakcja utleniania i polega ona na oddaniu elektronów. Sam jod jest w tym przypadku reduktorem.

W naczyniu z jonami żelaza zaszła reakcja:

0x08 graphic
0x08 graphic
0x01 graphic
Zgodnie ze schematem: utleniacz 2 + ne reduktor 2

W tej części układu zaszła reakcja redukcji (przejście jonów żelazowych w żelazawe), polegająca na pobraniu elektronów. Żelazo jest zatem utleniaczem.

Żadna z tych reakcji nie może istnieć osobno. Oba roztwory nie ulegają zmianom tak długo, dopóki są izolowane, dopiero po kontakcie tych dwóch części układu może zajść reakcja zgodna
z ogólnym schematem:

0x08 graphic
0x08 graphic
utleniacz 2 + reduktor 1 + ne reduktor 2 + utleniacz 1 + ne, czyli

0x08 graphic
0x08 graphic
utleniacz 2 + reduktor 1 reduktor 2 + utleniacz 1

I.II. Stopień utlenienia:

Stopniem utlenienia pierwiastka nazywamy liczbę dodatnich lub ujemnych ładunków elementarnych, które można by przypisać atomom tego pierwiastka, gdyby cząsteczki tej substancji miały budowę jonową. Suma stopni utlenienia wszystkich atomów wchodzących w skład cząsteczki obojętnej wynosi zero, natomiast wchodzących w skład jonu jest równa wartościowości jonu.

I.III. Potencjał redoks:

Potencjał redoks jest wielkością charakteryzującą dany układ pod względem jego właściwości redoks. Można go obliczyć ze wzoru Nernsta:

0x01 graphic
, 0x01 graphic

I.IV. Szereg napięciowy metali:

Szereg napięciowy metali prezentuje nam ułożone wartości potencjałów metali i wodoru (najczęściej od najmniejszego do największego).

-3,04V

-2,9V

-2,90V

-2,86V

-2,36V

-1,75V

-1,69V

-1,40V

-1,18V

-0,76V

-0,74V

-0,44V

-0,40V

-0,28V

-0,26V

-0,14V

-0,14V

0V

0,32V

0,34V

0,80V

0,85V

1,20V

1,52V

0x08 graphic
mogą wypierać wodór z kwasów nie wypierają wodoru z kwasów

Li K Ba Ca Mg Ti Al U Mn Zn Cr Fe Cd Co Ni Sn Pb H Bi Cu Ag Hg Pt Au

Wodór, którego potencjał jest umownie przyjęty jako 0V dzieli metale na dwie grupy: szlachetne(i półszlachetne) oraz metale nieszlachetne. Te pierwsze mają potencjał wyższy od potencjały wodoru i nie są w stanie wyprzeć wodoru z kwasu, w związku z czym są nierozpuszczalne w kwasach nieutleniających. Można je jedynie rozpuścić działając na nie silnymi utleniaczami. Z kolei metale leżące przed wodorem mają potencjał niższy od wodoru i są w stanie wyprzeć wodór z kwasu i one rozpuszczają się w kwasach beztlenowych.

I.V. Moc utleniacza i reduktora:

I.VI. Amfotery redoks:

Związki, które w zależności od tego czy reagują z silnym utleniaczem, czy z silnym reduktorem są albo reduktorami, albo w drugim przypadku utleniaczami nazywanymi amfoterami redoks. Są to najczęściej jony lub cząsteczki zawierające pierwiastki na pośrednim stopniu utlenienia (np.: Mn(IV)
i Mn(VI), bowiem występują na pośrednim stopniu utlenienia, mogą zatem obniżyć swój stopień utlenienia lub podwyższyć go).

I.VII. Woda utleniona jako utleniacz oraz reduktor w reakcjach redoks:

0x08 graphic
Jest to typowy amfoter redoks, stosowany częściej jako utleniacz. Jest wygodny
w stosowaniu, bowiem nie powoduje wprowadzenia żadnego dodatkowego jonu do badanego roztworu. Nadmiar nadtlenku wodoru rozkłada się łatwo przez wygotowanie , wydziela się przy tym tlen, zgodnie z reakcją: 0x01 graphic
. 30 % roztwór 0x01 graphic
zwany jest perhydrolem i w tej postaci nadtlenek wodoru jest przechowywany. Przy dłuższym przechowywaniu zachodzi rozkład tej substancji.

0x01 graphic

W reakcjach z reduktorami nadtlenek wodoru reaguje według pierwszego równania, np. z jonami jodkowymi:

0x01 graphic
(H2O2 jako utleniacz)

W reakcjach z utleniaczami nadtlenek wodoru działa jak reduktor np.:

0x01 graphic
(H2O2 jako reduktor)

Temat1: Reakcje utleniania i redukcji I.

  1. Przebieg doświadczenia:

II.I. Redukcja przez metal:

Na blaszki: miedziową, cynową i glinową nanosiliśmy przy pomocy pipet kapilarnych po jednej kropli następujących soli: Hg2+, Hg2+2, Ag+, Cu2+, Bi3+, Zn2+. Po kilku minutach przemyliśmy blaszki wodą destylowaną. Zaobserwowaliśmy następujące zabarwienia płytki:

II.I.I. Blaszka miedziowa (przemyta wodÄ… utlenionÄ… posiada ECu = 0,34 V):

0x08 graphic
Hg2+ biały; potencjał normalny +0,85V > ECu

0x08 graphic
Hg22+ żółtozielony; potencjał normalny +0,79V > ECu

0x08 graphic
Ag2+ ciemnozielony; potencjał normalny +0, 80V > ECu

0x08 graphic
Cu2+ miedziany ; potencjał normalny +0,34V

0x08 graphic
Bi2+ różowy; potencjał normalny +0,20V < ECu

0x08 graphic
Zn2+ kremowy; potencjał normalny -0,76 < ECu

ZachodzÄ…ce reakcje:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
nie zajdzie reakcja

0x01 graphic
nie zajdzie reakcja

Zabarwienie w przypadku jonów Cu2+, Bi3+, Zn2+ mogło pojawić się na skutek niedoczyszczenia blaszki. Zgodnie z szeregiem napięciowym metali, reakcje te nie zachodzą.

II.I.II. Blaszka cynowa (przemyta wodÄ… utlenionÄ… posiada ESn = -0,14 V):

0x08 graphic
Hg2+ czarny; potencjał normalny +0,85V > ESn

0x08 graphic
Hg22+ żółty; potencjał normalny +0,79V > ESn

0x08 graphic
Ag2+ czarny; potencjał normalny +0,80V > ESn

0x08 graphic
Cu2+ brązowy; potencjał normalny +0,34V > ESn

0x08 graphic
Bi2+ niebieski; potencjał normalny +0,20V > ESn

0x08 graphic
Zn2+ brak; potencjał normalny -0,76V > ESn

ZachodzÄ…ce reakcje:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
nie zajdzie reakcja

Zabarwienie w przypadku jonów Zn2+ mogło pojawić się na skutek niedoczyszczenia blaszki. Zgodnie
z szeregiem napięciowym metali, reakcje te nie zachodzą.

II.I.III. Blaszka glinowa przemyta wodÄ… utlenionÄ… posiada EAl = -1,66 V):

0x08 graphic
Hg2+ biały; potencjał normalny +0,85V > EAl

0x08 graphic
Hg22+ brak; potencjał normalny +0,79V > EAl

0x08 graphic
Ag2+ żółty; potencjał normalny +0,80V > EAl

0x08 graphic
Cu2+ bordowy; potencjał normalny +0,34V > EAl

0x08 graphic
Bi2+ ciemnoszary; potencjał normalny +0,20V > EAl

0x08 graphic
Zn2+ szary; potencjał normalny -0,76V > EAl

ZachodzÄ…ce reakcje:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

II.II. Własności utleniające jonów wodorowych:

II.II.I. W czterech probówkach umieściliśmy po jednym opiłku żelaza, glinu, cynku i magnezu. Następnie dodaliśmy około 2cm3 stężonego kwasu solnego.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
HCl

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

  1. Fe II. Al III. Zn IV. Mg

We wszystkich probówkach nastÄ…piÅ‚o wydzielanie siÄ™ wodoru. W probówkach III i IV reakcja zaszÅ‚a samorzutnie, natomiast, aby zaobserwować wydzielanie H2 w probówkach I i II musieliÅ›my podgrzać badane próby palnikiem gazowym. W przypadku probówki z opiÅ‚kiem żelaza reakcja zachodziÅ‚a z najmniejsza intensywnoÅ›ciÄ…. Najbardziej efektownie reagowaÅ‚ magnez. Z czasem zaczęła przebiegać gwaÅ‚towna reakcja, wytwarzajÄ…c „piana” Å›wiadczÄ…ca o rozpuszczaniu magnezu. We wszystkich tych reakcjach metale użyte w doÅ›wiadczeniu wypieraÅ‚y wodór z kwasu beztlenowego.

ZachodzÄ…ce reakcje:

  1. 0x01 graphic

0x01 graphic

  1. 0x01 graphic

0x01 graphic

  1. 0x01 graphic

0x01 graphic

  1. 0x01 graphic

0x01 graphic

II.II.II. W czterech probówkach umieściliśmy po jednym opiłku żelaza, glinu, cynku i magnezu. Następnie dodaliśmy około 2cm3 6M NaOH.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
NaOH

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

  1. Fe II. Al III. Zn IV. Mg

Po dodaniu NaOH również zaobserwowaliśmy wydzielanie się wodoru w probówkach. Reakcje zachodziły wolniej niż w przypadku dodawania HCl. Reakcja z magnezem nie zachodzi.

ZachodzÄ…ce reakcje:

  1. 0x01 graphic
    0x01 graphic

  1. 0x01 graphic

0x01 graphic

  1. 0x01 graphic

0x01 graphic

  1. Reakcja nie zaszła

II.III. Moc utleniaczy i reduktorów - przewidywanie reakcji redoks.

II.III.I. Do probówki z 2cm3 roztworu Na2SO3 dodaliśmy kilka kropel żółtawego 0,01M jodku potasu J3-. Zaobserwowaliśmy odbarwienie roztworu.

0x01 graphic

II.III.II. Do probówki z 2cm3 roztworu NaNO2 dodaliśmy kilka kropel 2M HCl oraz KI. Po dodaniu skrobi zaobserwowaliśmy fioletowo-niebieskie zabarwienie, które świadczy o obecności jodu. Wcześniej roztwór był bezbarwny.

0x01 graphic

0x01 graphic

0x01 graphic

gdzie: 0x01 graphic
- potencjały reagentów, n1,n2 - ładunki reagentów

0x01 graphic

II.IV. Wpływ temperatury na kierunek reakcji redoks.

II.IV.I. Do ok. 2cm3 0,1M szczawianu amonu ( o wzorze: [(NH4)2C2O4]) dodaliśmy kilka kropel 2M H2SO4. Po dodaniu kwasu siarkowego nie zaobserwowaliśmy żadnych widocznych zmian (roztwór nadal był bezbarwny). Następnie po dodaniu 0,01M KMnO4 roztwór zabarwił się na fioletowo. Po jakimś czasie roztwór odbarwia się.

0x01 graphic

0x01 graphic

II.IV.II. Przyrządziliśmy taką samą próbę jak w pkt II.IV.I. i następnie ogrzaliśmy ją nad palnikiem gazowym . Zaobserwowaliśmy odbarwienie roztworu- szybsze niż w pkt II.IV.I.

0x01 graphic

0x01 graphic

II.IV.III. Do 1cm3 6% H2O2 dodaliśmy kilka kropel 2M NaOH oraz kilka kropli soli Cr3+. Roztwór zabarwił się na jasnożółty. Po dodaniu Pb2+ nastąpiła gwałtowna reakcja i zaobserwowaliśmy pojawienie się pomarańczowego osadu. W drugiej probówce, którą ogrzewaliśmy, schłodziliśmy,
a następnie dodaliśmy Pb2+ również zaobserwowaliśmy pojawienie się pomarańczowego osadu

II.IV.IV. Do probówki wsypaliśmy niewielką ilość stałego PbO2, dodaliśmy 2cm3 2M HNO3 i kilka kropel roztworu jonów Mn2+. Zaobserwowaliśmy brązowo-popielaty kolor osadu. Takie zabarwienie osadu świadczy o obecności manganu na +IV stopniu utlenienia. Mangan w tej reakcji zmieniał swój stopień utlenienia z +II na + IV.

0x01 graphic

III. Opracowywanie wyników:

III.I. Potencjały normalne:

III.II. Wydzielanie wodoru podczas reakcji metalu w środowisku kwaśnym lub zasadowym:

III.III. Obliczanie stałych równowagi dla wykonanych reakcji redoks:

Do obliczenia wykorzystujemy wzór:

0x01 graphic

Tabela 1 Obliczanie stałych równowagi reakcji redoks

Jon

Obliczanie stałej równowagi

(blaszka miedziowa)

Obliczanie stałej równowagi

(blaszka cynowa)

Obliczanie stałej równowagi

(blaszka glinowa)

Hg2+

0x01 graphic

=34,6

0x01 graphic

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=67,1

ØÜ=ØßØßØßØß,Øß≈Øß,ØßØß∙ØßØßØßØß

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=255,25

0x01 graphic

Hg22+

0x01 graphic

=30,5

0x01 graphic

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=63,05

ØÜ=ØßØßØßØß,ØßØß≈Øß,ØßØß∙ØßØßØßØß

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=249,15

0x01 graphic

Ag+

0x01 graphic

=15,6

0x01 graphic

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=31,9

ØÜ=ØßØßØßØß,Øß≈Øß,ØßØß∙ØßØßØßØß

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=125,1

0x01 graphic

Cu2+

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=32,5

ØÜ=ØßØßØßØß,Øß≈Øß,ØßØß∙ØßØßØßØß

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=203,4

0x01 graphic

Bi3+

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=34,6

ØÜ=ØßØßØßØß,Øß≈Øß∙ØßØßØßØß

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=283,7

0x01 graphic

Zn2+

ØÜØÜØÜØÜ=ØÜ1−ØÜ2ØÜ1∙ØÜ20,059

=91,5

ØÜ=ØßØßØßØß,Øß≈Øß,ØßØß∙ØßØßØßØß

III.IV. Różnice w szybkości reakcji w zależności wynikające ze zmian temperatury:

W czasie podgrzewanie probówek obserwujemy przyspieszenie reakcji pod wpływem temperatury.

IV. Wnioski:

Temat2: Reakcje utleniania i redukcji II.

  1. Przebieg doświadczenia:

II.I. Zmiany pH podczas reakcji redoks:

II.I.I. Do probówki napełnionej ok. 2cm3 0,1M KIO3, dodaliśmy kroplę oranżu metylowego a także 0,1M HCl w celu uzyskania czerwonej barwy wskaźnika. W drugiej probówce zakwasiliśmy dodatkowo środowisko przy pomocy 0,1M HCl i 0,1M Na2S2O3. KIO3 w obecności oranżu metylowego zabarwiło się na pomarańczowo, a po dodaniu 3 kropel HCl przeszedł w kolor czerwony. Na2S2O3 po dodaniu oranżu metylowego i HCl zabarwił się na również na kolor czerwony. Po zmieszaniu zawartości obu probówek roztwór zabarwił się na pomarańczowo.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
8 KIO3 + 5 Na2S2O3 + 8 HCl + H2O 4 I2 + 10 NaHSO4 + 8 KCl

0x08 graphic
0x08 graphic
I5+ + 5 Ä“ I2 |x 8

0x08 graphic
0x08 graphic
S2+ S6+ + 4 Ä“ |x 10

II.I.II. Na płytce porcelanowej zmieszaliśmy kilka kropli roztworu zawierającego jony SO32-
a także 0,01M jodku potasu. Papierek uniwersalny zabarwił się na brązowo.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
SO32- + I2 + H2O SO42- + 2 I- + 2 H+

0x08 graphic
0x08 graphic
S4+ + 2 Ä“ S6+

0x08 graphic
0x08 graphic
I2 2 I- + 2 Ä“

II.II. Przewidywanie kierunku reakcji w zależności od pH:

II.II.I. Do probówki wypełnionej ok. 2cm3 6% H2O2 dodaliśmy 2 krople 2M H2SO4, a także 0,01M jodek potasu. Roztwór, który był bezbarwny po dodaniu jodu zmienił swoje zabarwienie na ciemnopomarańczowe. W momencie, gdy dodaliśmy 2M NH3 w celu zalkalizowania środowiska reakcji zaobserwowaliśmy odbarwienie roztworu.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
5 H2O2 + I2 2 IO3- + 2 H+ + 4 H2O

0x08 graphic
0x08 graphic
O- + Ä“ O2- |x 10

0x08 graphic
0x08 graphic
I2 2 I5+ + 10 Ä“ |x 1

II.II.II. Do trzech probówek wprowadziliśmy odpowiednio:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
KMnO4 + Na2S2O3

0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic
0x01 graphic
0x01 graphic

  1. 1cm3 2M H2SO4 II. 1cm3 2M NaOH III. Środowisko obojętne

  1. Odbarwienie roztworu, pojawiła się mętna zawiesina

  2. Zielonkawy kolor

  3. Brunatne zabarwienie

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
8 KMnO4 + 12 H2SO4 + 5 Na2S2O3 8 MnSO4 + 4 K2SO4 + 10 NaHSO4 + 7 H2O

0x08 graphic
0x08 graphic
[U] Mn7+ + 5 Ä“ Mn2+ |x 8

0x08 graphic
0x08 graphic
[R] S2+ S6+ + 8 Ä“ |x 10

0x08 graphic
0x08 graphic
8 KMnO4 + 7 H2O + 3 Na2S2O3 8 MnO2 + 6 NaHSO4 + 8 KOH

0x08 graphic
0x08 graphic
[U] Mn7+ + 3 Ä“ Mn4+ |x 8

0x08 graphic
0x08 graphic
[R] S2+ S6+ + 8 Ä“ |x 6

0x08 graphic
0x08 graphic
8 KMnO4 + 8 KOH + Na2S2O3 8 K2MnO4 + 2 NaHSO4 + 3 H2O

0x08 graphic
0x08 graphic
[U] Mn7+ + 1 Ä“ Mn6+ |x 8

0x08 graphic
0x08 graphic
[R] S2+ S6+ + 8 Ä“ |x 2

II.II.III. Do probówki z ok. 2cm3 NaCl dodaliśmy 2 krople H2SO4 oraz jony chloranowe w postaci KClO3. Zaobserwowaliśmy różowo-czerwone zabarwienie papierka wskaźnikowego.

II.II.IV. Do probówki z ok. 2cm3 KIO3 dodaliśmy 2 krople H2SO4 oraz jony jodkowe. Zaobserwowaliśmy pojawienie się koloru brązowego. Po dodaniu do badanej próby skrobi pojawia się charakterystyczne fioletowo-granatowe zabarwienie, świadczące o obecności jodu w badanej próbie.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
IO3- + 5 I- + 6 H+ 3 I2 + 3 H2O

0x08 graphic
0x08 graphic
I- I0 + Ä“ |x 5

0x08 graphic
0x08 graphic
I5+ + 5 Ä“ I0 |x 1

II.III. Dysproporcjonacja pod wpływem pH:

Do probówki z jodem dodaliśmy 2cm3 2M NaOH i zaobserwowaliśmy zmianę barwy roztworu z czerwonego na bardzo jasno zielony.

II.IV. Wpływ pH na utlenianie chlorków:

II.IV.I. Do 2cm3 roztworu chlorków dodaliśmy kilka kropel 2M H2SO4 i 2cm3 0,01M KMnO4. Po ogrzaniu zaobserwowaliśmy pojawienie się fioletowej barwy w przypadku KMnO4. Roztwór z kwasem siarkowym VI był bezbarwny. Papierek jodoskrobiowy zabarwił się na brązowo.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
2 KMnO4 + 8 H2SO4 + 10 KCl 2 MnSO4 + 6 K2SO4 + 5 Cl2 + 8 H2O

0x08 graphic
0x08 graphic
[U] Mn7+ + 5 Ä“ Mn2+ |x 2 E = 1,52 V

0x08 graphic
0x08 graphic
[R] Cl- Cl0 + Ä“ |x 10 E = 1,34 V

II.IV.II. Do 2cm3 NaCl dodaliśmy kilka kropel 2M HNO3 oraz odrobinę PbO2. Po ogrzaniu sprawdziliśmy obecność chloru przy pomocy papierka jodoskrobiowego, który zabarwił się na kolor brunatno-czarny.

ZachodzÄ…ce reakcje:

0x08 graphic
0x08 graphic
2 NaCl + 2 HNO3 + PbO2 Cl2 + PbO + 2 NaNO3 + H2O

0x08 graphic
0x08 graphic
[R] Cl- Cl0 + Ä“ |x 2 E = 1,34 V

0x08 graphic
0x08 graphic
[U] Pb4+ + 2 Ä“ Pb2+ |x 1 E = 1,46 V

II.IV.III. Próbę wykonaliśmy jak wyżej, stosując jedynie jako utleniacza di tlenek manganu. Roztwór ten miał czarne zabarwienie, natomiast papierek jodoskrobiowy zabarwił się w nim na kolor brunatny.

ZachodzÄ…ce reakcje:

0x08 graphic
2 NaCl + 2 HNO3 + MnO2 reakcja nie zachodzi

0x08 graphic
0x08 graphic
[R] Cl- Cl0 + Ä“ |x 2 E = 1,34 V

0x08 graphic
0x08 graphic
[U] Mn4+ + 2 Ä“ Mn2+ |x 1 E = 1,28 V

Reakcja nie zachodzi, gdyż potencjał utleniacza jest mniejszy od potencjału reduktora.

III. Opracowywanie wyników:

l.p.

utleniacz

E utleniacza w środowisku

Obecność chloru w parach

Obojętne

Kwaśne

Obojętne

Kwaśne

1

KMnO4

0,57 V

1,52 V

brak

Obecny

2

PbO2

1,46 V

1,46 V

Brak

Obecny

3

MnO2

1,69 V

1,28 V

Brak

Obecny

Wykres zależności potencjału od pH:

E[V]

0x01 graphic

E0(Cl) = 1,36 V

E0(Br) = 1,09 V E = E0 - 0,059· pH

E0(I) = 0,54 V

  1. Wnioski:

(utleniacz)

(reduktor)



Wyszukiwarka

Podobne podstrony:
5335
5335
5335
5335
5335
5335
5335
5335

więcej podobnych podstron
