POLITECHNIKA LUBELSKA		WYDZIAŁ MECHANICZNY		Str.
								1
PROCES TECHNOLOGICZNY OBRÓBKI CZĘŚCI TYPU: Wałek NUMER RYSUNKU W53a
TECHNOLOG	DATA		SPRAWDZAJĄCY
Gorzym Paweł	4. III. 2001 r.

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

PROCES TECHNOLOGICZNY - spis dokumentacji

Str.

Spis dokumentów procesu technologicznego

L.p.

Nazwa dokumentu

Strona dokumentu w procesie technologicznym

Ilość sztuk

Nazwa części: Wałek

1

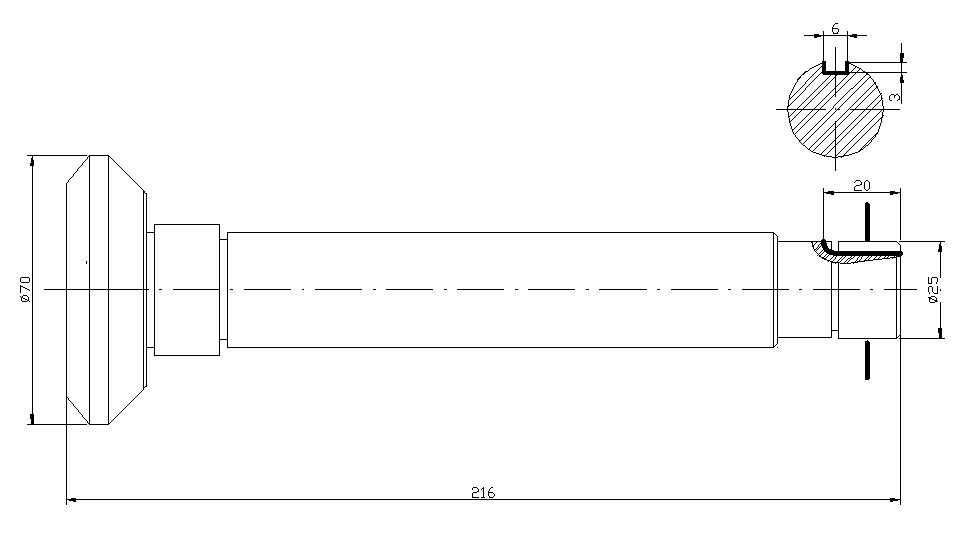

Rysunek wykonawczy obrabianej części

2

Karta tytułowa

3

Karta procesu technologicznego - spis dokumentacji

Założona wielkość produkcji (sztuk): 28

4

Karta technologiczna zbiorcza (plan operacji)

5

Karta półfabrykatu

6

Karta operacyjna

7

Karta uzbrojenia obrabiarki

Proces zawiera stron: ??

8

Instrukcja obróbki cieplnej

9

Karta szkiców

10

Karta kontrolna

11

Karta normowania czasu

Technolog: Gorzym Paweł

12

Spis pomocy warsztatowych

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA TECHNOLOGICZNA ZBIORCZA (PLAN OPERACJI)

Str.

Numer operacji

Nazwa operacji

Stanowisko

Norma czasu w godz.

Nazwa

Symbol

Tj

Tpz

10

Cięcie

Piła tarczowa

GRA 610

15

Spęczanie

20

Ulepszanie cieplne

Piec elektryczny

PEK-3

30

Planowanie czół i nakiełkowanie

Tokarka uniwersalna

TUB-32

40

Toczenie zgrubne w 2 zamocowaniach

Tokarka uniwersalna

TUB-32

50

Toczenie kształtujące jednej wielostopniowej strony wałka

Tokarka wielonożowa

TWB 20

60

Toczenie kształtujące drugiej strony wałka

Tokarka uniwersalna

TUB-32

70

Frezowanie rowka na wpust

Frezarka pionowa

FYE-40

80

Szlifowanie

Szlifierka

SWA-25

90

Wiercenie otworów

Wiertarka

WKA-25

100

Nacinanie zębów

Strugarka wzdłużna

DS. 510

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY		KARTA SZKICÓW		Str.
				DO OPERACJI	Toczenie kształtujące
TECHNOLOG	DATA		SPRAWDZAJĄCY
Gorzym Paweł	4. III. 2001 r.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY		KARTA SZKICÓW		Str.
				DO OPERACJI	Spęczanie
TECHNOLOG	DATA		SPRAWDZAJĄCY
Gorzym Paweł	4. III. 2001 r.

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

10

wg strony dokumentacji

Nr rysunku: Nr karty technologicznej:

Rodzaj czasu

Czas

Symbol

[min]

Czas główny

tg

5,53

Nazwa operacji (zabiegu):

Czas pomocniczy

tp

2,5

Cięcie

Czas wykonania

tw

8,03

Obrabiarka:

Czas obsługi technolog.

tot

-

Piła tarczowa GRA 610

Czas obsługi organizacyjnej

too

-

Wielkość partii:

Czas obsługi stanowiska

to

-

n = 1000

Czas na odpoczynek

tfo

-

Norma czasu na partię N

Czas na potrzeby naturalne

tfa

-

Czas na potrzeby fizjologiczne

tf

-

N = 8855

Czas uzupełniający

tu

0,803

Technolog:

Czas jednostkowy

tj

8,83

Gorzym Paweł

Czas przygotowawczo - zakończeniowy

tpz

25

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

40

wg strony dokumentacji

Nr rysunku: Nr karty technologicznej:

Rodzaj czasu

Czas

Symbol

[min]

Czas główny

tg

8,46

Nazwa operacji (zabiegu):

Czas pomocniczy

tp

2,5

Toczenie zgrubne

Czas wykonania

tw

10,96

Obrabiarka:

Czas obsługi technolog.

tot

-

Tokarka uniwersalna TUB-32

Czas obsługi organizacyjnej

too

-

Wielkość partii:

Czas obsługi stanowiska

to

-

n = 1000

Czas na odpoczynek

tfo

-

Norma czasu na partię N

Czas na potrzeby naturalne

tfa

-

Czas na potrzeby fizjologiczne

tf

-

N = 12085

Czas uzupełniający

tu

1,096

Technolog:

Czas jednostkowy

tj

12,06

Gorzym Paweł

Czas przygotowawczo - zakończeniowy

tpz

25

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

70

wg strony dokumentacji

Nr rysunku: Nr karty technologicznej:

Rodzaj czasu

Czas

Symbol

[min]

Czas główny

tg

0,24

Nazwa operacji (zabiegu):

Czas pomocniczy

tp

2,5

Frezowanie rowka na wpust

Czas wykonania

tw

2,74

Obrabiarka:

Czas obsługi technolog.

tot

-

Frezarka pionowa FYE - 40

Czas obsługi organizacyjnej

too

-

Wielkość partii:

Czas obsługi stanowiska

to

-

n = 1000

Czas na odpoczynek

tfo

-

Norma czasu na partię N

Czas na potrzeby naturalne

tfa

-

Czas na potrzeby fizjologiczne

tf

-

N =

Czas uzupełniający

tu

0,274

Technolog:

Czas jednostkowy

tj

3,01

Gorzym Paweł

Czas przygotowawczo - zakończeniowy

tpz

25

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Piła tarczowa

GRA 610

Cięcie

10

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

Spraw-dziany

1

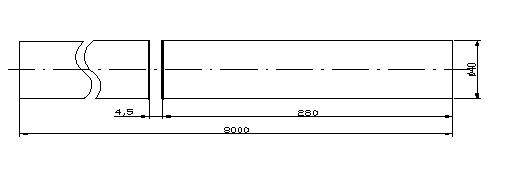

Ciąć na l = 280 mm

Imadło maszyno-we PJPt 100

Tarcza NPTc 630x4,5

Przymiar kreskowy dokładny MLPd 250

Nr zabiegu

1

Głęb.skr.[mm]

4,5

Ilość przejść

1

V [m/min]

20

n [obr/min] n [2h/min]

10

p [mm/obr]

0,76

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Tokarka uniwersalna

TUB-32

Toczenie zgrubne

40

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

Spraw-dziany

1

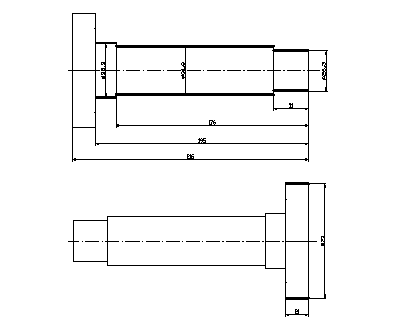

Toczyć zgrubnie φ35,3 l = 195 mm

- Uchwyt trójszczękowy PUTm-200 - kieł obrotowy - zderzak

NNZa-A 16x16x100 S20

Suwmiar-ka MAUb 140

2

Toczyć zgrubnie φ31,3 l = 176 mm

3

Toczyć zgrubnie φ26,3 l = 31 mm

4

Toczyć zgrubnie φ70 l = 21 mm

Nr zabiegu

1

2

3

4

Głęb.skr.[mm]

2,35

2

2,5

1,5

Ilość przejść

2

2

2

1

V [m/min]

42

42

42

42

n [obr/min] n [2h/min]

378

427

508

188

p [mm/obr]

0,25

0,25

0,25

0,25

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
										stanowisko		symbol	Nazwa operacji				Nr op.
																				Tokarka wielonożowa		TWB20	Toczenie kształtujące jednej wielostopniowej strony wałka				50
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			Spraw-dziany
																								1.	Toczenie kształtujące φ34,3 na l = 19 mm Toczenie kształtujące φ30,3 na l = 145 mm Toczenie kształtujące φ25,3 na l = 32 mm			-Uchwyt trójszczękowy PUTm-200 -Kieł obrotowy -Zderzak	NNPd 12x12 S20 NNZa 16x16 S20S NNBe 12x12 S20S NNPc 12x8 S20 NNZd 16x16 s20			Suwmiarka MAUb-140
																								2.	Wykonać fazkę 1,15x45° dla φ25,3 Wykonać podcięcie φ21 szer. 2xφ25,3 Wykonać fazkę 1,15x45° dla φ30,3 Wykonać podcięcie φ26 szer. 2xφ30,3 Wykonać podcięcie φ30 szer. 2xφ34,3
Nr zabiegu	1			2
Głęb.skr.[mm]	0,5	0,5	0,5	1,15	2,15	1,15	2,15		2,15
Ilość przejść	1	1	1	1	1	1	1		1
V [m/min]	84	101	114	84	62	101	87		100
n [obr/min] n [2h/min]	1060	1060	1060	1060	1060	1060	1060		1060
p [mm/obr]	0,15	0,15	0,15	0,05	0,05	0,05	0,05		0,05
Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Tokarka uniwersalna

TUB-32

Toczenie kształtujące drugiej strony wałka

60

Nr zabiegu

Nazwa zabiegu

Wyposażenie

Przyrządy

narzędzia

Spraw-dziany

1.

Toczyć fazkę 6x50°

- Uchwyt trójszczękowy PUTm-200 - zderzak

Suwmiarka MAUb-140

2.

3.

Toczyć fazkę 9x45°

- kieł obrotowy - zabierak - zderzak

4.

Nr zabiegu

1

2

3

4

Głęb.skr.[mm]

Ilość przejść

V [m/min]

n [obr/min] n [2h/min]

p [mm/obr]

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Szlifierka

SWA-25

Szlifowanie

80

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

Spraw-dziany

1.

Szlifować φ25h7 na l1=32 mm

-Zabierak -kły obrotowe

Ściernica tarczowa NSAa 300x75x16

Spraw-dziany szczękowe MSJaφ25h7 MSJaφ30h7 MSJaφ34h7

2.

Szlifować φ30h7 na l2=142 mm

3.

Szlifować φ34h7 na l3=17 mm

Nr zabiegu

1

2

3

Głęb.skr.[mm]

0,15

0,15

0,15

Ilość przejść

1

1

1

V [m/min]

25

25

25

n [obr/min] n [2h/min]

315

263

232

p [m/min]

14

14

14

Chłodziwo

Vs [m/s]

30

30

30

ns [obr/min]

1910

1910

1910

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

Symbol

Nazwa operacji

Nr op.

Frezarka pionowa

FYE-40

Frezowanie rowka na wpust

70

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

Spraw-dziany

1.

Frezować rowek na wpust zachowując wymiar 6x3,15x20

- Imadło maszynowe PJPt 100 - zderzak

Frez do rowków wpustowych NFPh-6

Suwmiarka MAUb-140

Nr zabiegu

1

Głęb.skr.[mm]

3,15

Ilość przejść

1

V [m/min]

25

n [obr/min] n [2h/min]

1326

p [mm/ostrze]

0,2

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
										stanowisko		symbol	Nazwa operacji				Nr op.
																				Tokarka uniwersalna		TUB-32	Planowanie czół i nakiełkowanie				30
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdziany
																				1.	Toczyć czoło zachowując wymiar l = 218 mm			Uchwyt tokarski PUTm-200 Uchwyt do nawiertaka	-Nawiertak NMRd2,5 -Nawiertak NMRd4 -Nóż tokarski NNZc 16x16x100			Suwmiarka MAUb -140
																				2.	Nakiełkować B2,5 na głębokość L = 5,5
																				3.	Toczyć czoło zachowując wymiar l = 216 mm
																				4.	Nakiełkować B4 na głębokość L = 8.7
Nr zabiegu	1	2	3	4
Głęb.skr.[mm]	1,8	5,5	2	8,7
Ilość przejść	1	1	1	1
V [m/min]	83	2,8	45	4,5
n [obr/min] n [2h/min]	355	355	355	355
p [mm/obr]	0,7	0,1	0,7	0,1
Chłodziwo
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
										stanowisko		symbol	Nazwa operacji				Nr op.
																				Wiertarka pionowa		WKA-25	Wiercenie otworów				90
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												Przyrządy	narzędzia			sprawdziany
																								1.	Nawiercać 4 otwory φ2,5 na promieniu r=18 co 90°			- Imadło maszynowe PJPt100 - zderzak materiału	Wiertło kręte zwykłe φ4x57x93			Mikrometr do otworów MMSa 0-25
																								2.	Wiercić 4 otwory na promieniu r=18 co 90° na gł. l = 20 mm
Nr zabiegu	1	2
Głęb.skr.[mm]	3	20
Ilość przejść	1	1
V [m/min]	15	25
n [obr/min] n [2h/min]	1910	1990
p [mm/obr]	0,2	0,1
Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY	KARTA PÓŁFABRYKATU					Str.
		NAZWA CZĘŚCI			Wałek
		Lp	Rodzaj materiału, wymiary
				1	Nazwa materiału		Stal
				2	Gatunek materiału		40H
				3	Rodzaj półfabrykatu		Pręt
				4	Stan dostawy		Normalizowany
				5	Twardość materiału półfabrykatu
				6	Wymiary gabarytowe części		70 x 216
				7	Wymiary półfabrykatu		74 x 8000
				8	Materiał bez cięcia		74 x 280
				9	Materiał z naddatkiem na cięcie		74 x 284,5
				10	Ilość części z półfabrykatu		28
				11	Naddatek na uchwycenie przy cięciu		34

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA KONTROLNA

Str.

MATERIAŁ

NUMER OPERACJI

L.p.

Nazwa czynności kontrolnej

Narzędzie pomiarowe

% spr. pow.

nazwa

symbol

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

SPIS POMOCY WARSZTATOWYCH

Str.

NARZĘDZIA SKRAWAJĄCE

NARZĘDZIA POMIAROWE

PRZYRZĄDY I UCHWYTY

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

Piła tarczowa

NPTc 630x4,5

1

10

Przymiar kreskowy

MLPd 250

1

10

Imadło maszynowe

PJPt 100

1

10

Piec elektryczny

PEK-3

1

20

Hak

1

20

Nawiertak Nawiertak

NMRd2,5 NMRd4

1 1

30

Suwmiarka

MAUb-140

1

30

Uchwyt trójszczękowy

PUTm-200

1

30

Nóż tokarski

NNZc 16x16x100

1

30

-

-

-

-

-

-

-

-

Nóż boczny prawy

NNZa-A 16x16x100 S20

1

40

Suwmiarka

MAUb-140

1

40

Uchwyt trójszczękowy Kieł obrotowy Zderzak

PUTm-200

1 1 1

40 40 40

Nóż tokarski

NNPd 12x12 S20

3

50

Suwmiarka

MAUb-140

1

50

Uchwyt trójszczękowy

PUTm-200

1

50

Nóż tokarski

NNZa 16x16 S20S

3

50

-

-

-

-

Kieł obrotowy

-

1

50

Nóż tokarski

NNBe 12x12 S20S

3

50

-

-

-

-

zderzak

-

1

50

Nóż tokarski

NNPc 12x8 S20

3

50

-

-

-

-

-

-

-

-

Nóż tokarski

NNZd 16x16 s20

2

50

-

-

-

-

-

-

-

-

60

Suwmiarka

MAUb-140

1

60

Uchwyt trójszczękowy Kieł obrotowy Zderzak

PUTm-200

1 1 1

60 60 60

Frez do rowków wpustowych

NFPh-6

1

70

Suwmiarka

MAUb-140

1

70

Imadło maszynowe zderzak

PJPt 100

1 2

70 70

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

SPIS POMOCY WARSZTATOWYCH

Str.

NARZĘDZIA SKRAWAJĄCE

NARZĘDZIA POMIAROWE

PRZYRZĄDY I UCHWYTY

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

NAZWA

SYMBOL

ILOŚĆ SZTUK

NUMER OPERACJI

Ściernica tarczowa

NSAa 300x75x16

1

80

Sprawdziany szczękowe

MSJaφ25h7 MSJaφ30h7 MSJaφ34h7

1 1 1

80 80 80

Zabierak Kieł obrotowy

- -

1 2

80 80

Wiertło kręte zwykłe

φ4x57x93

1

90

Mikrometr do otworów

MMSa 0-25

1

90

Imadło maszynowe zderzak

PJPt 100

1 1

90 90

Nóż strugarski obwiedniowy

NNMn 3,5 20° SW18

1

100

1

100

Uchwyt trójszczękowy zderzak

PUTm-200

1 1

100 100

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

INSTRUKCJA OBRÓBKI CIEPLNEJ

NR OPERACJI

Str.

NAZWA OPERACJI

Ulepszanie cieplne

20

Szkic części:

Nazwa części

Wałek

Urządzenie

Gatunek materiału

40H

Nazwa

Symbol

Stan dostawy

Normalizowany

Piec elektryczny

PEK-3

Twardość

powierzchni

HRC - 28

Dodatkowe informacje

rdzenia

HRC - 26

Moc 55 kW

Grubość warstwy utwardzonej [mm]

Warunki wymagane przy obróbce cieplnej (dodatkowe)

Parametry obróbki cieplnej

Lp.

Czynności

Grzanie

Chłodzenie

Twardość

Temp. ładowania

Czas podgrzewania

Temp. grzania

Czas grzania

ośrodek

temperatura

czas

HRC

HB

HV

C°

minut

C°

minut

C°

minut

1.

Hartowanie

820-850

35

820-850

15

olej

18

30

2.

Odpuszczanie

550-580

18

530-550

48

olej

18

25

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

INSTRUKCJA OBRÓBKI CIEPLNEJ

NR OPERACJI

Str.

NAZWA OPERACJI

Spęczanie

15

Szkic części:

Nazwa części

Wałek

Urządzenie

Gatunek materiału

40H

Nazwa

Symbol

Stan dostawy

Normalizowany

Twardość

powierzchni

Dodatkowe informacje

rdzenia

Grubość warstwy utwardzonej [mm]

Warunki wymagane przy obróbce cieplnej (dodatkowe)

Parametry obróbki cieplnej

Lp.

Czynności

Grzanie

Chłodzenie

Twardość

Temp. ładowania

Czas podgrzewania

Temp. grzania

Czas grzania

ośrodek

temperatura

czas

HRC

HB

HV

C°

minut

C°

minut

C°

minut

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

stanowisko

symbol

Nazwa operacji

Nr op.

Strugarka wzdłużna

DS. 510

Nacinanie zębów

100

Nr zabiegu

Nazwa zabiegu

Wyposażenie

Przyrządy

narzędzia

sprawdziany

1.

- Uchwyt trójszczękowy PUTm-200 - zderzak materiału

Nóż strugarski obwiedniowy NNMn 3,5 20° SW18 PN-75/M-58510

xxx

Nr zabiegu

1.

Głęb.skr.[mm]

Ilość przejść

V [m/min]

n [obr/min] n [2h/min]

p [mm/]

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY	KARTA UZBROJENIA OBRABIARKI				Str.
		Nr op.	TREŚĆ OPERACJI	Nazwa obrabiarki	Symbol obrabiarki
		50	Toczenie kształtujące jednej wielostopniowej strony wałka	Tokarka wielonożowa	TWB 20

Zamocowanie I

Zamocowanie II

przed

po

Zamocowanie I

Zamocowanie II

---
