Politechnika Lubelska

Laboratorium Podstaw Elektroniki

w Lublinie

Ćwiczenie: 1

Sztembis Paweł

Woliński Marcin

Żurek Marcin

Semestr: IV

Grupa: ED 4.3

Rok akademicki:

1999/00

Badanie charakterystyk

tranzystora

Data wykonania:

20.02.2000.

Ocena:

1.Wprowadzenie.

Celem ćwiczenia jest wyznaczanie charakterystyk statycznych tranzystora p-n-p w układzie WB i WE. Następnie określenie z otrzymanych charakterystyk mieszanych parametrów przyrostowych.

Badany jest tranzystor BC211 jest przeznaczony do pracy w układach małej mocy i niskich częstotliwości.

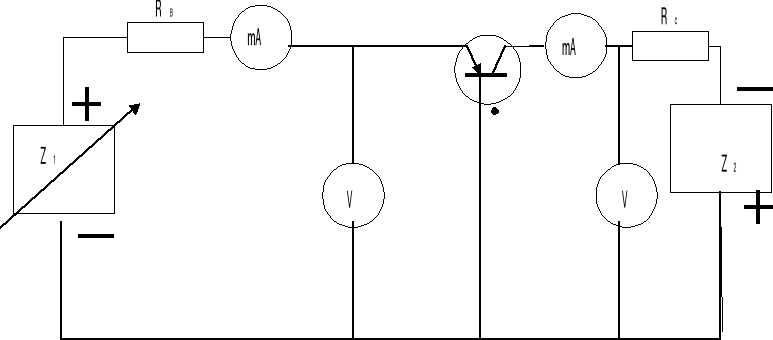

2.1. Wyznaczanie charakterystyk statycznych tranzystora w układzie WB.

0x01 graphic

Układ pomiarowy zawiera następujące przyrządy:2 miliamperomierze ME, 2 woltomierze ME i zasilacze prądu stałego, regulowane.

a) Wyznaczanie charakterystyki wejściowej IE=f(UEB) dla UCB=const.

UCB przyjmuje odpowiednio wartości 5V,8V i 9,9V.

UCB=9,9V

UCB=8V

UCB=5V

UEB[V]

IE[mA]

UEB[V]

IE[mA]

UEB[V]

IE[mA]

0

0

0

0

0

0

0,52

2

0,46

2

0,5

2

0,55

4

0,5

4

0,54

4

0,59

10

0,54

6

0,56

6

0,62

18

0,57

10

0,58

10

0,66

30

0,61

20

0,62

20

0,68

40

0,65

30

0,65

30

0,72

60

0,68

40

0,68

40

0,76

80

0,70

50

0,73

60

0,81

100

0,74

70

0,78

80

0,78

92

0,8

90

0x08 graphic

0,80

100

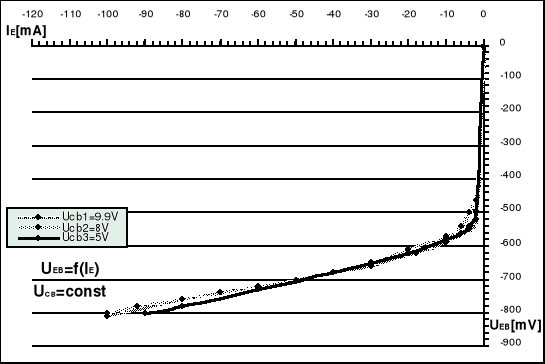

Otrzymana charakterystyka wejściowa tranzystora.

W charakterystyce tej można wyróżnić napięcie progowe Włączenia U(TO), poniżej którego prąd bazy jest bardzo mały. Wartość napięcia progowego wynosi w naszym przypadku około 0,52V, a więc jest to normalna wartość dla tranzystorów krzemowych.

Krzywa ta jest w istocie charakterystyką diody utworzonej przez złącze emiter-baza. Z charakterystyki tej można wyznaczyć rezystancję wejściową tranzystora:

0x08 graphic
b) Wyznaczanie charakterystyki przejściowej IC=f(IE) dla UCB=const.

UCB przyjmuje odpowiednio wartości 5V,8V i 9,9V.

UCB=9,9V

UCB=8V

UCB=5V

IC[mA]

IE[mA]

IC[mA]

IE[mA]

IC[mA]

IE[mA]

0

0

0

0

0

0

1,8

2

1,8

2

2

2

3,6

4

3,8

4

4

4

10

10

6

6

6

6

18

18

10

10

10

10

30

30

20

20

20

20

40

40

30

30

30

30

60

60

40

40

40

40

80

80

50

50

60

60

98

100

70

70

80

80

90

92

90

90

98

100

0x08 graphic

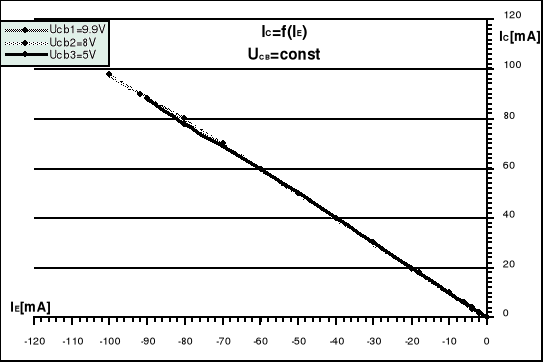

Otrzymana charakterystyka przejściowa (prądowa) tranzystora.

Charakterystyka IC=f(IE) jest, jak widać, linią prostą na całej swej długości, można więc przyjąć, że prąd kolektora jest proporcjonalny do prądu emitera. Tranzystor pracuje więc w tym zakresie w zasadzie bez zniekształceń.

c) Wyznaczanie charakterystyki wyjściowej IC=f(UCB) dla IE=const.

IE przyjmuje odpowiednio wartości 20mA,40mA i 60mA.

IE=20mA

IE=40mA

IE=60mA

IC[mA]

UCB[V]

IC[mA]

UCB[V]

IC[mA]

UCB[V]

20

0

40

0

60

0

20

1,1

40

1

60

1

20

2

40

2

60

2

20

3

40

3

60

3

20

5

40

4

60

4

20

7

40

5

60

5

20

8

40

6

60

6

20

9

40

7

60

7

40

8

60

8

40

9

60

9

0x08 graphic

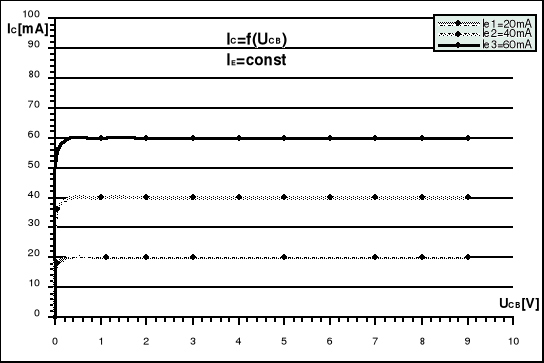

Otrzymana charakterystyka wyjściowa tranzystora.

Łatwo zauważyć, że prąd kolektora osiąga natychmiast prawie całą swoją wartość. Jest to spowodowane zjawiskiem nasycenia, a więc powyżej pewnego napięcia UCB wszystkie nośniki ładunku elektrycznego , pobudzone biorą udział w tworzeniu prądu kolektora.

  1. Wyznaczanie charakterystyki oddziaływania wstecznego UEB=f(UCB) dla IE=const. IE przyjmuje odpowiednio wartości 20mA,40mA i 60mA.

IE=20mA

IE=40mA

IE=60mA

UCB[V]

UEB[V]

UCB[V]

UEB[V]

UCB[V]

UEB[V]

0

0,63

0

0,69

0

0,73

1,1

0,63

1

0,69

1

0,74

2

0,63

2

0,69

2

0,74

3

0,63

3

0,68

3

0,73

5

0,63

4

0,68

4

0,73

7

0,62

5

0,68

5

0,72

8

0,62

6

0,67

6

0,72

9

0,61

7

0,67

7

0,71

8

0,67

8

0,7

9

0,66

9

0,69

0x08 graphic

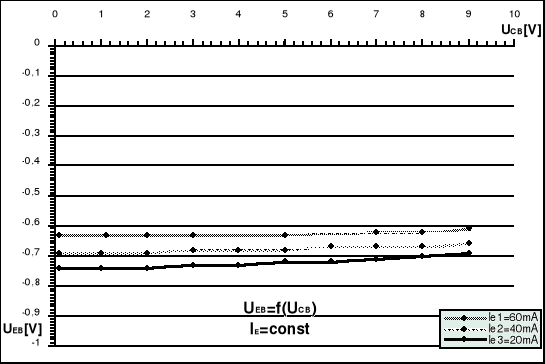

Otrzymana charakterystyka oddziaływania wstecznego.

Na wykresie widać, że napięcie emiter-baza nieznacznie się zmienia podczas dużych przyrostów napięcia kolektor-baza.

2.2. Przyrostowe parametry mieszane.

0x08 graphic

0x08 graphic
Impedancja wejściowa:

Współczynnik sprzężenia zwrotnego:

Współczynnik wzmocnienia prądowego:

Admitancja wyjściowa:

0x08 graphic
Obliczenia:

ΔUEB=0,04V

ΔUCB=2V

ΔIE=20mA

ΔIC=19,9mA

Z układu czterech rodzin charakterystyk odczytujemy przyrosty prądów i napięć w tranzystorze. Jeżeli chodzi o dokładność to w metodzie przyrostów jest ona niewielka, a więc parametry obliczone w ten sposób odbiegają od innych sposobów ich wyznaczenia, głównie z powodu małych nachyleń charakterystyk.

Mimo tego metoda przyrostów jest jednak często stosowana w praktyce, zwłaszcza, gdy pomiarów nie musi być duża. Metodę tę wykorzystują między innymi liczne próbniki tranzystorów i mierniki parametrów tranzystorów.

3.1. Wyznaczanie charakterystyk statycznych tranzystorów w układzie WE.

0x01 graphic

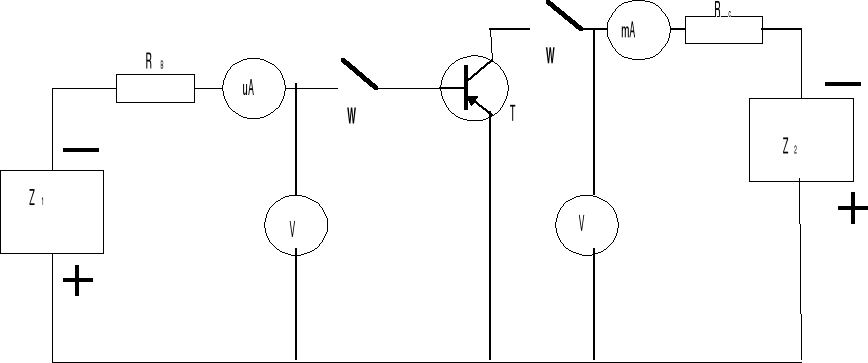

Układ pomiarowy w układzie WE.

Przyrządy pomiarowe jak w układzie WB, z wyjątkiem jednego miliamperomierza, który zastąpiono mikroamperomierzem.

a) Wyznaczanie charakterystyki wejściowych IB=f(UBE) dla UCE=const.

UCE przyjmuje odpowiednio wartości 5V,8V i 9,9V.

UCE=9,9V

UCE=8V

UCE=5V

UBE[V]

IB[mA]

UBE[V]

IB[mA]

UBE[V]

IB[mA]

0

0

0

0

0

0

0,47

0,02

0,45

0,02

0,45

0,02

0,51

0,04

0,5

0,04

0,5

0,04

0,55

0,1

0,54

0,08

0,52

0,06

0,58

0,2

0,56

0,14

0,54

0,1

0,61

0,3

0,58

0,2

0,58

0,2

0,62

0,4

0,6

0,3

0,6

0,3

0,64

0,5

0,62

0,4

0,62

0,4

0,65

0,6

0,64

0,5

0,65

0,5

0,66

0,7

0,65

0,6

0,66

0,6

0,68

0,8

0,68

0,7

0,67

0,7

0,69

1

0,68

0,8

0,69

0,8

0,7

1

0,72

1

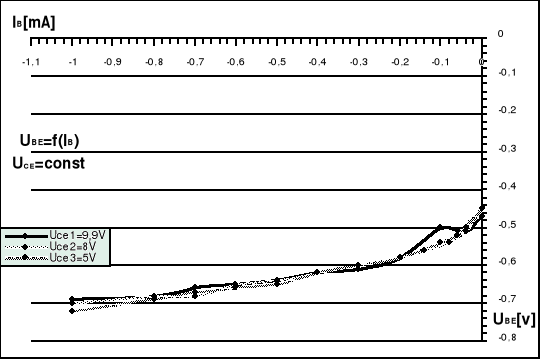

W charakterystyce tej można wyróżnić napięcie progowe Włączenia U(TO), poniżej którego prąd bazy jest bardzo mały. Wartość napięcia progowego wynosi w naszym przypadku około 0,5V.

0x08 graphic
Krzywa ta jest w istocie charakterystyką diody utworzonej przez złącze emiter-baza. Z charakterystyki tej można wyznaczyć rezystancję wejściową tranzystora:

0x08 graphic

b) Wyznaczenie charakterystyk przejściowych IC=f(IB) dla UCE=const.

UCE przyjmuje odpowiednio wartości 5V,8V i 9,9V.

UCE=9,9V

UCE=8V

UCE=5V

IC[mA]

IB[mA]

IC[mA]

IB[mA]

IC[mA]

IB[mA]

0

0

0

0

0

0

0,02

0,02

0,02

0,02

0,02

0,02

1

0,04

1

0,04

0,04

1,8

4

0,1

4

0,08

0,06

2,2

11

0,2

7

0,14

0,1

4

18

0,3

10

0,2

0,2

10

25

0,4

17

0,3

0,3

16

31

0,5

24

0,4

0,4

23

40

0,6

31

0,5

0,5

30

48

0,7

38

0,6

0,6

36

56

0,8

47

0,7

0,7

44

74

1

55

0,8

0,8

52

72

1

1

66

0x08 graphic

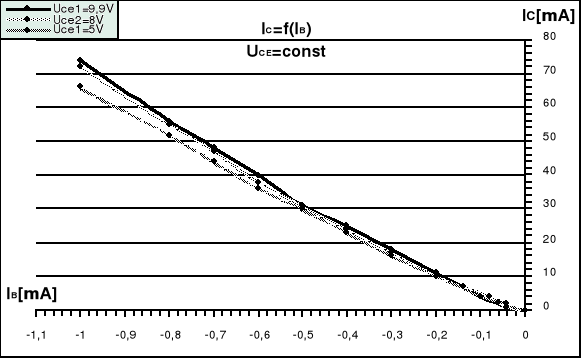

Otrzymana charakterystyka przejściowa (prądowa) tranzystora.

Charakterystyka IC=f(IB) jest, jak widać, linią prostą na całej swej długości, można więc przyjąć, że prąd kolektora jest proporcjonalny do prądu bazy. Tranzystor pracuje więc w tym zakresie w zasadzie bez zniekształceń.

Podobnie jak w układzie WB.

c) Wyznaczanie charakterystyki wyjściowej IC=f(UCE) dla IB=const.

IB przyjmuje odpowiednio wartości 0,2mA, 0,4mA i 0,6mA.

IB=0,20mA

IB=0,40mA

IB=0,60mA

IC[mA]

UCE[V]

IC[mA]

UCE[V]

IC[mA]

UCE[V]

0

0,017

0

0,017

0

0,016

1

0,05

1

0,03

0

0,02

2

0,07

2

0,05

1

0,03

2,5

0,089

3,5

0,07

2

0,05

4

0,1

5,5

0,09

6

0,07

6

0,14

8

0,11

8

0,09

8

0,2

12,5

0,14

12

0,11

9

0,4

18

0,2

18

0,14

10

1

20

0,4

25

0,18

21

1

32

0,3

22

5

33

1

0x08 graphic

34

5

Otrzymana charakterystyka wyjściowa tranzystora.

Łatwo zauważyć, że prąd kolektora osiąga natychmiast prawie całą swoją wartość. Jest to spowodowane zjawiskiem nasycenia, a więc powyżej pewnego napięcia UCB wszystkie nośniki ładunku elektrycznego , pobudzone biorą udział w tworzeniu prądu kolektora. Z charakterystyki można również wyznaczyć rezystancję wyjściową tranzystora:

0x08 graphic
d) Wyznaczanie charakterystyk oddziaływania wstecznego UBE=f(UCE) dla IB=const.

IE przyjmuje odpowiednio wartości 0,2mA, 0,4mA i 0,6mA.

IB=0,2mA

IB=0,4mA

IB=0,6mA

UCE[V]

UBE[V]

UCE[V]

UBE[V]

UCE[V]

UBE[V]

0,017

0,49

0,017

0,55

0,016

0,58

0,05

0,53

0,03

0,56

0,02

0,59

0,07

0,54

0,05

0,57

0,03

0,6

0,089

0,56

0,07

0,59

0,05

0,61

0,1

0,56

0,09

0,6

0,07

0,62

0,14

0,58

0,11

0,61

0,09

0,63

0,2

0,59

0,14

0,62

0,11

0,64

0,4

0,59

0,2

0,63

0,14

0,66

1

0,59

0,4

0,63

0,18

0,67

1

0,64

0,3

0,67

5

0,64

1

0,67

0x08 graphic

5

0,67

5

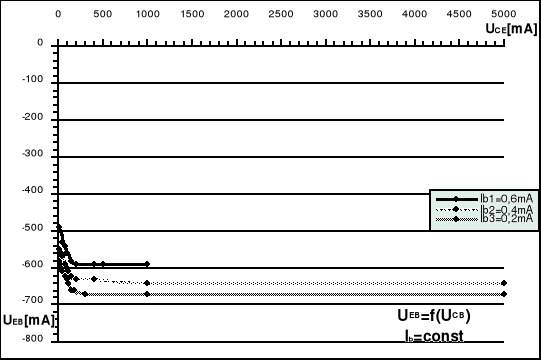

Otrzymana charakterystyka oddziaływania wstecznego.

Na wykresie widać, że napięcie baza-emiter nieznacznie się zmienia podczas dużych przyrostów napięcia kolektor-baza.

3.2. Przyrostowe parametry mieszane.

0x08 graphic

0x08 graphic
Impedancja wejściowa:

Współczynnik sprzężenia zwrotnego:

Współczynnik wzmocnienia prądowego:

Admitancja wyjściowa:

Obliczenia:

0x08 graphic

ΔUBE=0,025V

ΔUCE=10,925V

ΔIB=0,17mA

ΔIC=11,8mA

W obliczeniach zostały przyjęte pewne przybliżenia w związku z błędami odczytu z wykresów jak i też z mierników mającymi duży wpływ na dokładność pomiarów.

WNIOSKI

Na podstawie otrzymanych charakterystyk statycznych tranzystora w układzie WE i WB możemy wysnuć następujące różnice między nimi:

  1. charakterystyki wejściowe:

  1. charakterystyki przejściowe:

  1. charakterystyki wyjściowe:

  1. charakterystyki oddziaływania wstecznego:

Układ WE daje duże wzmocnienie zarówno prądowe jak i napięciowe, a więc co za tym idzie duże wzmocnienie mocy. Napięcie wyjściowe w układzie WE jest odwrócone w fazie o 180 w stosunku do napięcia wejściowego. Rezystancja wejściowa WE jest rzędu kilkuset omów, a wyjściowa wynosi wynosi kilkadziesiąt kiloomów. Układ ten pobiera moc w obwodzie wejściowym. Odznacza się większym wzmocnieniem niż inne układy.

Układ WB charakteryzuje się dużym wzmocnieniem prądowym i dużym wzmocnieniem napięciowym.

Podsumowując układ WE posiada lepsze parametry i dlatego znajduje największe zastosowanie w praktyce.
