13 |2) Poeto) nazwę elementu zamieszczonego na rytunhu 5 l Określ jego funkcję p^n*oną w forze mikrofalowym

Ryt 5

14 (2? Który z przebiegów A B czy C przedstawiony na rysunku 6, uzyskamy przy pomiarze rozkładu sygnału wzdłuż falowodu w stanie dopasowania falowego toru mikrofalowego

Rys 6

Przebieg spełniający krytenum to przebieg

15    [3] Z wykresu Smitha (Rys 7) odczytać unormowane wartości impedancji dla punktów A, B C ZA =

ZB =

ZC =

Rys 7 Wykres Smitha do pytania 15 116

16    [2] Wiedząc że impedanqa charakterystyczna toru transmisyjnego posiada wartość 50fi, wyznaczyć dla punktu B rys 7 rzeczywistą wartości impedancji

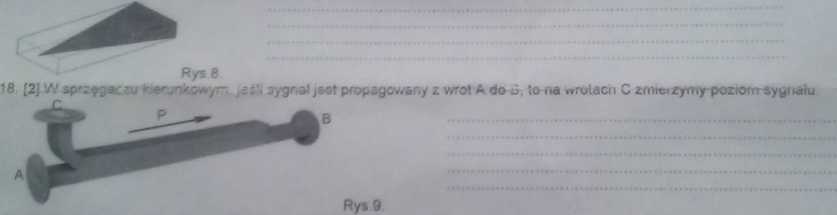

17 [2] Jaką funkqę w obciążeniu mikrofalowym (Rys 8) pełni ostrosłup wykonany z proszków metalicznych

19 [2] Jaką funkcję pełni w terze mikrofalowym izolator

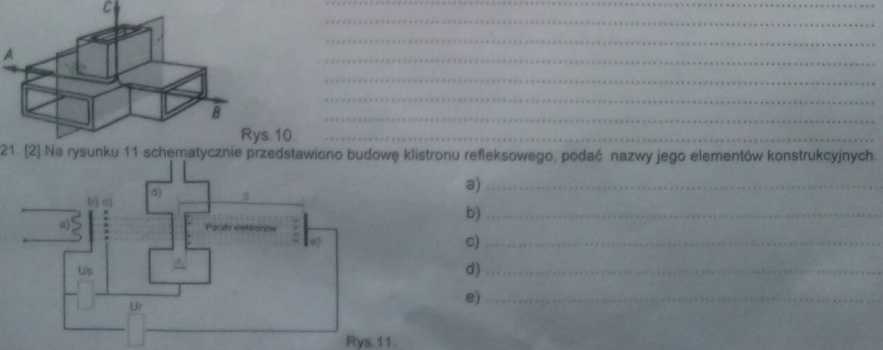

20 [2] Jeśli do wrót C elementu przedstawionego na rysunku 10 dostarczymy moc P to na wrotach A i B otrzymamy sygnały

22 (2) Na rysunku 11 w prostokątach Us i Ur wrysować źródła napięcia DC o stosownej potoryzeqi umożliwiającej poprawną pracę kłistronu
