13. [2] Podaj nazwę elementu zamieszczonego na rysunku 5 i określ jego funkcję pełnioną w torze mikrofalowym.

Rys.5.

14. [2] Który z przebiegów A, B czy C przedstawiony na rysunku 6, uzyskamy przy pomiarze rozkÅ‚adu sygnaÅ‚u wzdÅ‚uż falowodu w stanie dopasowania falowego toru mikrofalowego.

Rys. 6

Przebieg spełniający kryterium to przebieg

15. [3] Z wykresu Smitha (Rys.7) odczytać unormowane wartoÅ›ci impedancji dla punktów A, B, C.

ZA =............................................................

ZB =............................................................

ZC =

Rys.7. Wykres Smitha do pytania 15 i 16

16. [2] WiedzÄ…c, że impedancja charakterystyczna toru transmisyjnego posiada wartość 50C2, wyznaczyć dla punktu B rys.7 rzeczywistÄ… wartoÅ›ci impedancji.

17. [2] Jaką funkcję w obciążeniu mikrofalowym (Rys.8) pełni ostrosłup wykonany z proszków metalicznych.

Rys.8.

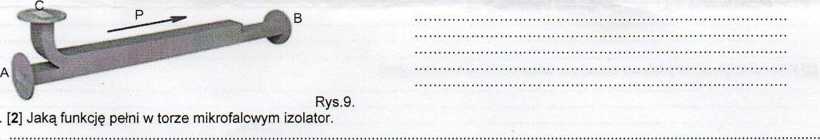

18. [2] W sprzęgaczu kierunkowym, jeśli sygnał jest propagowany z wrót A do B, to na wrotach C zmierzymy poziom sygnału:

20. [2] Jeśli do wrót C elementu przedstawionego na rysunku 10 dostarczymy moc P, to na wrotach A i B otrzymamy sygnały:

Rys. 10.    ...................................................................................................

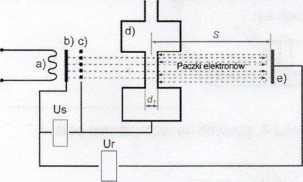

21. [2] Na rysunku 11 schematycznie przedstawiono budowę klistronu refleksowego, podać nazwy jego elementów konstrukcyjnych.

Rys.11.

22. [2] Na rysunku 11 w prostokątach Us i Ur wrysować źródła napięcia DC o stosownej polaryzacji, umożliwiającej poprawną pracę klistronu.
