gri2 temat7 rys zlozeniowy

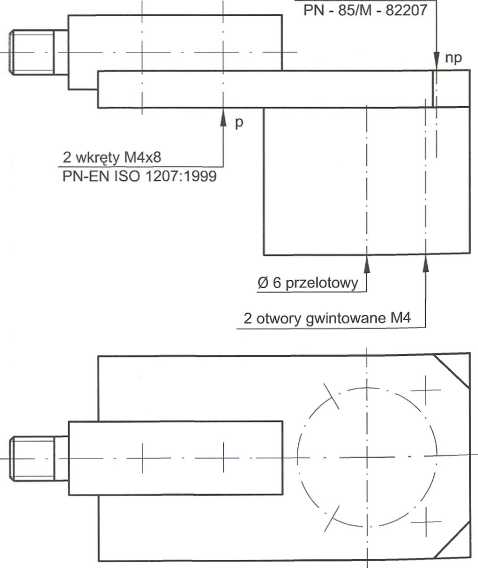

Narysować rysunek złożeniowy (z wrysowanymi wkrętami) oraz rysunki wykonawcze części. Podziałka 2:1 p - otwór gwintowany przelotowy np - otwór gwintowany nieprzelotowy

3 wkręty M4x10
