Elektryczny tachopiędkościomierz AP703S13, wmontowany w panel pr/.yźą dijw pracuje następująco:

. przy zgaszonym silniku po przełączeniu wyłącznika rozrusznika i przyrządów w pozycji 1 na wyświetlacz u |7] zjawia się wskazanie |5| przepracowanych godzin silnika.

. przy ruch traktora na wyświetlaczu [7] zjawia się wskazanie [6| prędkości ruchu traktora (km/h|, przy tym wskazanie[5] zanika. Elektryczny sygnał prędkości ru ehu jest przekazywany z czujników pręd kości, zamocowanych na pokrywie tylne go mostu.

• po uruchomieniu silnika strzałkowy wskaźnik [S] przemieszcza się po okrągłej skali [1] wskazując częstotliwość obracania wału korbowego silnika. Jednocześnie na wyświetlaczu łj zjawia się wskazanie częstotliwości obracania wału odbioru mocy [obr/min). Skala |3) dla WOM I i skala 21 dla WOM 2. llckirw/m sy gnał częstotliwości obracania jest prze kazvwanv z fazowej zwojnicy generatora

ii / Z c

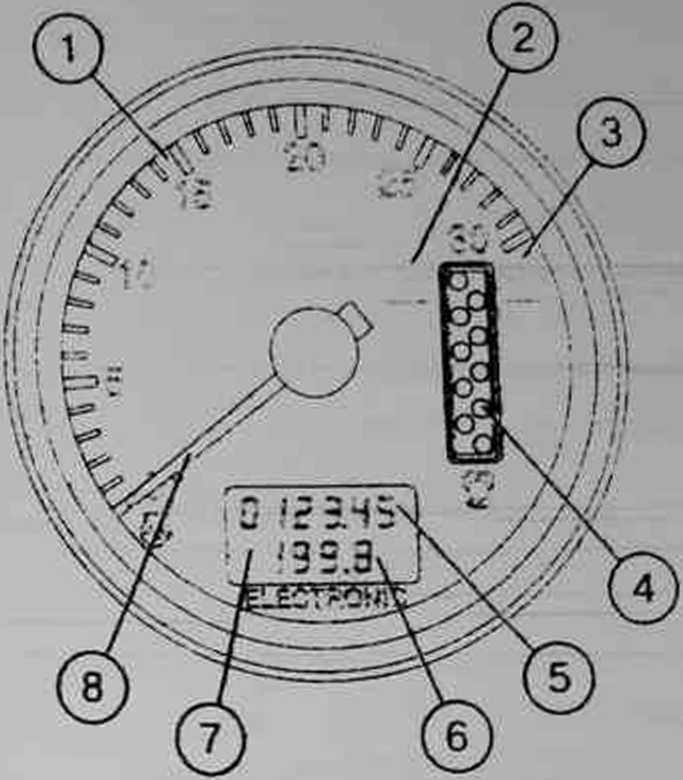

1. Skala częstotliwości obracania walu sil nika obi 'min

2. Skala częstotliwości obracania WOM 2 - 1000 obr/min

3. Skala częstotliwości owracania WOM 1

340 obr/min

4. Wyświetl ac z wskaż u i ac \

4 ...

obracania WOM

częstotliwość

5. Wskaźnik przepracowanych godzin sil nika w godz

6. Wskaźnik prędkości jazdy traktora w km/h

7. Wyświetlacz indy kacu pracy silnika i prędkości jazdy traktora

8. Strzałkowy wskaźnik częstotliwości ob racania walu korbowego
