Elementy po艂膮czeniowe urz膮dze艅 elektrycznych

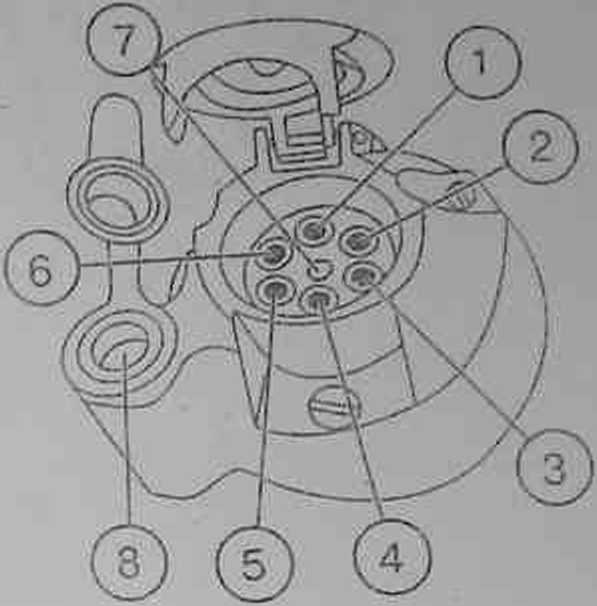

Standardowe gniazdo o艣wietleniowe przeznaczone jcrsl do pod艂膮czenia od biornik贸w pr膮du urz膮dzenia przewo藕nego b膮d藕 doczepianego narz臋dzia rolniczego. Instaluje si臋 na tylnej podporze kabiny. Z gniazdem 艂膮czy si臋 wtyczka kabla przewod贸w po艂膮czonycz urz膮dze艅.

Znakowanie zacisk贸w gniazda:

1-    Wska藕nik skr臋tu lewy;

2-    Sygna艂 d藕wi臋kowy;

3-    鈥濵asa!

4-    Wska藕nik skr臋tu prawy;

5-    Prawa lampa gabarytowa;

6-    Sygna艂 艣wietln) hamowania;

7-    Lewa lampa gabarytowa;

禄S- Pod艂膮czenie lampy podno艣nika

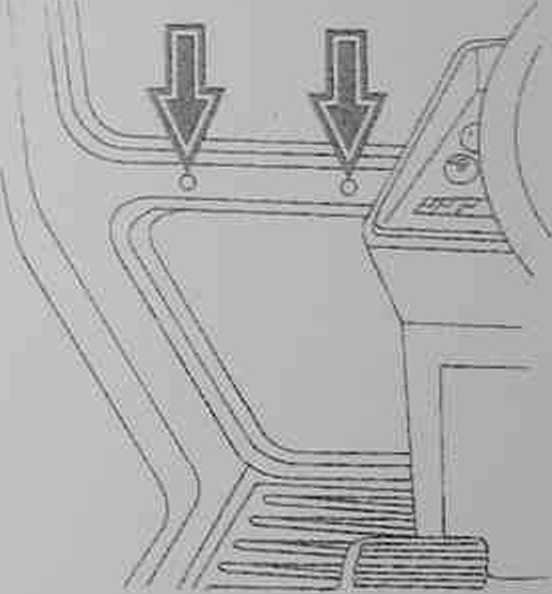

Instalacja monitora na traktorze.

Monitor elektron贸w)* mo偶e by膰 zainstalowany na przedniej 艣ciance kabiny. Do tego s艂u偶膮 dwa otwory na przedniej 艣ciance mi臋 dzy przednimi i dolnymi szybami po lewej i prawej stronie tablicy przyrz膮d贸w.
