laborki z techniki nadawczej cw312
2# Pomiary 1. Pomiar częstotliwości wyjściowych nadajnika

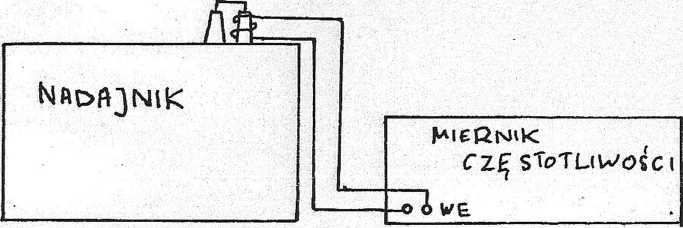

W układzie pomiarowym jak na rys# 1 ©kreślić odchyłkę częstotliwości ot wartości nominalnej# Rodzaj emisji A1#
rys# 1
2# Pomiar mocy wyjściowej nadajnika
W układzie pomiarowym jak na rys. 2 dokonać pomiaru moey wyjściowej dla wszystkich kanałów i emisji# W czasie nadawania
mierzyć moc pobieraną ze źródła zasilania. Jako kryterium prawidłowego zestrojenia nadajnika przyjąć maksymalny prąd mierzony amperomierzem cieplnym.
rys* 2
