Przestrajamy amplituner AT9100 Zasprzaka 1

Przestrajamy amplituner AT9100 Kasprzaka

Amplituner AT9100 klasy Hi-Fi był produkowany w ZR im. Kasprzaka pod koniec lat osiemdziesiątych i na początku lat dziewięćdziesiątych. Cechą charakterystyczną tego amplitunera byl bogaty program funkcjonalny z możliwością dołączania wielu źródeł sygnału rn.cz., z programowaniem stacji na zakresie UKF i z bardzo rozbudowanym torem AM z podwójną przemianą dla 7 zakresów fal krótkich. Głowica UKF tego amplitunera jest przestrajana diodami waraktoro-wymi i jest bardzo zbliżona konstrukcyjnie do głowicy jednopłytkowej odbiornika Radmor 5102.

Amplituner AT9100 był urządzeniem bardzo uniwersalnym, a wzomiczo i funkcjonalnie dopasowany do magnetofonu M9100 produkcji Kasprzaka. Konstrukcję tunera oparto na następujących układach scalonych: UL1200N - wzmacniacz p.cz. i detektor FM, UL1621N - dekoder stereo, UL1203N -tuner AM, UL1550L - stabilizator napięcia +32V. Wzmacniacz m.cz. o mocy wyjściowej 2 x 27W na 8Q wykonano całkowicie na tranzystorach.

Amplituner AT9100 zawiera następujące bloki funkcjonalne i zespoły montażowe:

•    blok tunera - zawierający: głowicę UKF, wzmacniacz p.cz. i detektor FM (UL1200N), tuner AM (UL1203N) ze wzmacniaczem w.cz. na tranzystorze FET - BF245B, dekoder stereo (UL 162IN) z amplifiltrami sygnału pilota i podnośnej,

•    programator stacji na UKF - zawierający potencjometry do programowania 3 stacji UKF,

•    blok przystawki krótkofalowej - zawierający mieszacz i heterodynę dla 7 zakresów fal krótkich. Zastosowano w nim podwójną przemianę częstotliwości z sygnałem I p.cz. na wyjściu równym 2.02MHz,

•    zespół przedwzmacniacza - zawierający przełącznik źródeł sygnału m.cz., regulatory barwy, balansu i siły głosu, zasilacze i stabilizatory napięcia dla tunera i przystawki krótkofalowej,

•    wzmacniacz mocy - zawierający stereofoniczny wzmacniacz mocy m.cz. z zasilaczem ± 34V,

•    zespół wskaźników - zespół zawierający wskaźniki wy-chyłowe w amplitunerze AT9100 lub LED w amplitune-rze AT9115.

^L9 F205 12p ^L1° F205

C2

C1

C9 L4 L5 ®| 0 0 010 © C13	PP1 O C12 PP2 1	L10 0 L9 0
r>Q7 C25 -[]®| C125 Q2	L7 ™ 0

Oznaczenie elementu	Wartość dla zakresu 65.5 ♦ 74MHz	Wartość dla zakresu 87,5 + 1081*?,.. s
I wersja/ II wersja	I wersja/ II wersja	1 wersja/ II wersja
C1	18pF	wylutować
C10	12pF	wylutować
C12	12pF	wylutować
C18	68pF	47pF
C26	12pF / 8,2pF	wylutować
C27	5,6p / 20pF	3,3pF/5,6pF
brak / C125	-/6,8pF	•/ wylutować od spodu
L7		odwinąć 1 zwój

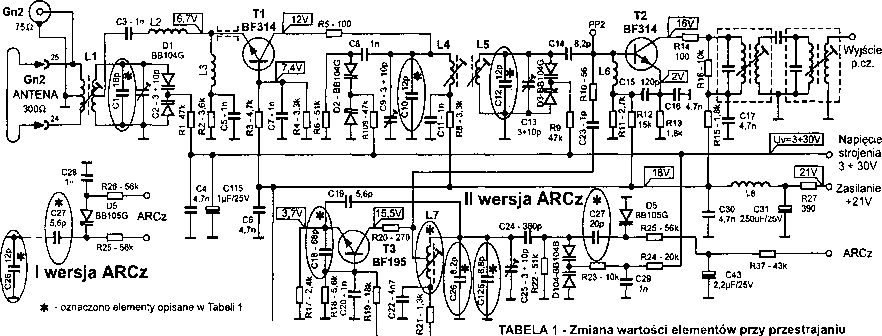

Rys.1. Schemat ideowy i montażowy głowicy UKF amplitunera AT9100.
