Przestrajamy odbiornik Snierznik R502 2

Głowica UKF z odbiornika Śnieżnik R502

Wyjście FC1 p.cz.

ANT - FM

C24

220n

s 1 T    T ^C23T¹

f p [    [⁴ⁿ⁷[⁵

TABELA - Zmiana wartości elementów przy przestrajaniu

Oznaczenie ■ elementu	Wartość dla zakresu 65.5 + 74MHz	Wartość dla zakresu 87.5-108MHz
C1, C2	27pF	15pF
C7	24pF	5,6pF (**-)
C20	16pF	- (**-)
C22	10pF	3,3pF

•    (**) - wartości kondensatorów C7, C20

- oznaczono elementy, które trzeba zmienić przy przestrajaniu: C1, C2, C7, C20 i C22.    _prZy zastosowaniu trymerów C8, C21 3~10pF

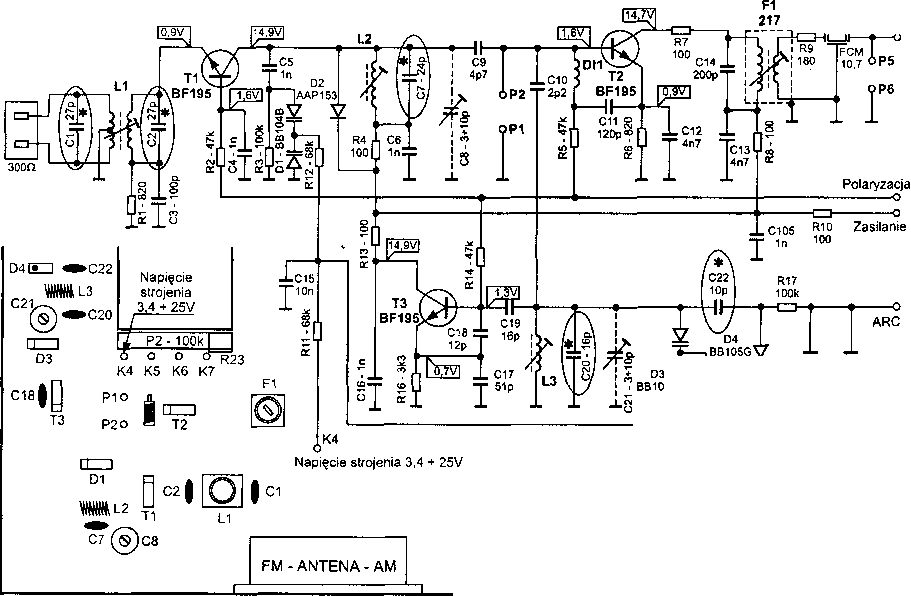

Rys.1. Schemat ideowy i rysunek montażowy głowicy odbiornika Śnieżnik R502.

4.    Przed zestrojeniem głowicy należy sprawdzić napięcie strojenia głowicy na kołku K4. Powinno ono zawierać się w zakresie 3.4^25 V. Górną granicę tego napięcia regulujemy dla strojenia ręcznego położeniem suwaka potencjometru na agregacie pojemnściowym, a dla preomatu przy pomocy potencjometru R608 na płytce programatora. Dolną granicę napięcie strojenia regulujemy dla strojenia ręcznego przy pomocy potencjometru nastawnego R23 na agregacie pojemnściowym, a dla preomatu przy pomocy potencjometru R607 na płytce programatora.

5.    Najpierw stroimy heterodynę rozciągając lub ściskając cewkę L3. Pokrętłem strojenia ustawiamy na skali skrajne częstotliwości zakresu UKF 65.5-1-74MHZ i cewkami ustawiamy górną częstotliwość heterodyny równą 118.7MHz, a następnie dolną częstotliwość heterodyny równą98.2MHz. Powyższe regulacje należy kilkakrotnie powtórzyć ustawiając jednakowe zapasy częstotliwości heterodyny dla skrajnych położeń pokrętła strojenia. Częstotliwość heterodyny można zmierzyć licznikiem częstotliwości sprzęgając się z jej cewką za pomocą pętli pomiarowej opisanej w numerze 2/99 „Serwisu Elektroniki” (str.21, rys.8).

./< fi li zastosimii/istne tr\men. zgodnie z uwagą l, ta górną CZC.stnthwość llCICraih I1V /11S 7\l/lzi //.WJIWiHHl’ tr\-mcum ( 2/, ,/oliui izęsiotlmnść (W 2\Illzj i t",iką 1.3

6. Po zestrojeniu heterodyny należy zestroić obwody wzmacniacza w.cz. strojąc cewką L2 na maksimum wzmocnienia dla środkowej częstotliwości zakresu (98MHz). Do wejścia antenowego należy podłączyć sygnał z generatora w.cz. lub wobuloskopu, a do punktu pomiarowego P5 sondę mikrowoltomierza selektywnego w.cz. lub sondę wobuloskopu. Przy braku przyrządów pomiarowych, wzmocnienie głowicy możemy oceniać na podstawie wskazań wskaźnika poziomu na trzech diodach LED, przy krótkim przewodzie dołączonym do gniazda antenowego.

Jeżeli zastosowaliśmy iryniery zgodnie z tmaąa I. to oh-wńd wzmacniacza u:cz. stroimy na maksimum wzmocnienia trymercm C,s <lla < zęsrot/iwośct hliskiij górnej częstotliwości zakresu tnp. IOftMIIzj. a cewką 1.2 dla < zcstotli-wośct Niskiej dolnej czcsiotliwuśi i zakresu tnp. NiMIIzi. 1'nwyisze regulacje należy kilkakrotnie powtórzyć ustawiając jednakmu wzmoi nienia dla dolnej i górnej ezęstollt-imii i zakresu.

Jeżeli nie dysponujemy generatorem w.cz. (wobulosko-pem) i/lub licznikiem częstotliwości o zakresie do 120MHz, to należy znaleźć dwie stacje położone blisko krańców zakresu i do nich dostroić tor tunera FM strojąc heterodynę i obwody wzmacniacza wejściowego głowicy na pokrycie zakresu i maksymalne wzmocnienie.
