Przestrajamy radiomagnetofon RC-W410 firmy JVC

Radiomagnetofon RC-W410firmy JVC sprowadzany był z tunerem przystosowanym fabrycznie do odbioru pasma UKF 64 ■+ 74MHz. Zawiera on magnetofon dwukasetowy, wzmacniacz i tuner z syntezą częstotliwości W artykule opisano jak w prosty sposób można przełączyć mikroprocesor tego radiomagnetofonu na obsługę zakresu 87.5 -+ 108MHz, a następnie jak przestroić głowicę UKF.

Wewnątrz radiomagnetofonu JVC RC-W410 znajduje się mechanizm magnetofonu dwukasetowego, nad którym umieszczono płytkę sterowania tunerem. Po bokach mechanizmu umieszczono dwie płytki: płytkę tunera oraz płytkę magnetofonu i wzmacniacza.

Płytka sterowania

Na płytce sterowania (rys.l-B) znajduje się mikroprocesor D1708AC 853 9051PA004 firmy NEC. W strukturze tego mikroprocesora zawarty jest układ syntezy częstotliwości i driver wskaźnika ciekłokrystalicznego LCD. Do mikroprocesora dołączone są przyciski wyboru zaprogramowanych stacji Ml - M5, przycisk „skaningu” [ PSCAN ], przyciski strojenia [ DOWN ], [ UP ] i przycisk wyboru zakresu fal [ BAND ]. Dla zakresu FM przewidziano możliwość zaprogramowania 10 stacji po 5 dla FM1 i FM2. W środkowej części płytki sterowania znajduje się wyświetlacz LCD z podświetlaczem wykonanym z blachy i wyposażonym w żarówkę. Od strony druku umieszczono mikroprocesor w montażu SMD ekranowany z dwóch stron przez ekran od spodu i przez podświetlacz od góry. (Uwaga: Zdjęcie ekranu z mikroprocesora powoduje wystąpienie brumu w głośnikach). Między wyprowadzeniami 17 i 23 mikroprocesora znajduje się dioda D813, którą należy usunąć aby włączyć odbiór zakresu 87.5 -+ 108MHz. Dioda ta znajduje się na wysokości przycisku pamięci M2. Po zdjęciu tylnej osłony radiomagnetofonu dioda D813 jest przesłaniana przez popychacz przycisku [ EJECT ] (rys.l - C) mechanizmu magnetofonu. Należy wyciąć ją szczypami lub ostrożnie wy-lutować. Konstrukcja radiomagnetofonu jest taka, że płytka sterowania przesłonięta jest przez popychacze mechanizmu magnetofonu i wyjęcie jej z obudowy wymaga uprzedniego wyjęcia płytek tunera i magnetofonu ze wzmacniaczem oraz zdemontowania mechanizmu. Dlatego diodę D813 należy tak zdemontować, aby nie było konieczne wyjmowanie wymienionych wcześniej podzespołów z obudowy.

Płytka tunera

Płytka ta trzymana jest przez prowadnice w obudowie i umieszczona jest nad głośnikiem - po zdjęciu tylnej pokrywy mamy do niej dobry dostęp. Konstrukcję tunera oparto na

Taśma do ₍ płytki

magnetofonu i wzmacniacza]

Płytka tunera JVCR73 HB

0 Cewka na druku

1

Radiomagnetofon RC-W410 firmy JVC

IC2

LA1810 ~a~

C§)

L8

TP1 °

R5 GND

Napięcie strojenia 1,2+ 10V

L1

C12§

—I	©	■
Taśma do 1 ■ płytki l
. sterowania i . i syntezy J	1 1

M1 M2 M3 M4 M5 PSCAN

Taśma do płytki

sterowania i syntezy

TABELA - Zmiana wartości elementów przy przestrajaniu

fSST	WarfośćKjia zakresy -65,5-74MHz	Wartośćdfazakreęu 87.5 - 108MHz
C1	100pF	56pF
C3	47pF	33pF
C12	15pF	10pF
Cx	10pF	wylutować
L1	5 zwojów	odwinąć 1 zwój
L2	rdzeń ferrytowy	wykręcić
D813	dioda	wydąć

Płytka sterowania JVCS 73 HB

DOWN

-S-

UP

3-

Osłona wyświetlacza

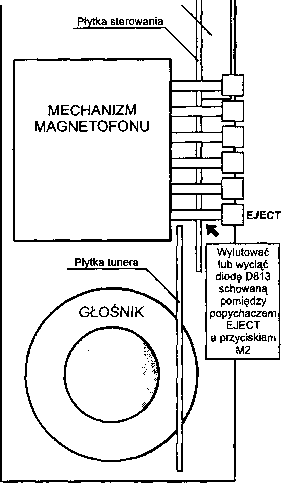

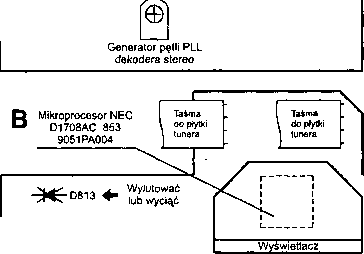

Rys.1. Rysunek montażowy płytki tunera (A) i płytki sterowania (B) oraz fragment obudowy (C) radiomagnetofonu RC-W410 firmy JVC z rozmieszczeniem płytek i podzespołów.
