Opracowanie technologii CNC dla wybranego elementu

Założenia:

•    Element zgodnie z rysunkiem 1,

•    Tokarka CNC umożliwia wykonanie elementu w jednym zamocowaniu,

•    Dopuszcza się zaokrąglenia naroży wynikające z promienia ostrza noża, przy zachowaniu minimalnej możliwej wartości.

«90

UWAGI:

1.    Ostre krawędzie stępić

2.    Niezwymtorowane fazy 2-45'

3.    Niezwymiarowane promienie R5

MATERIAŁ: 30A

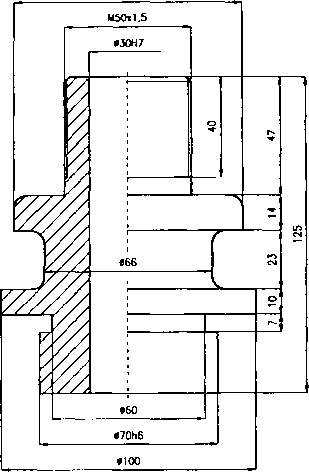

Rys 1. Element wykonywany

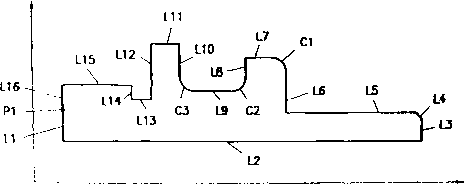

Os X

os z
