Tablica 39 (cd.)

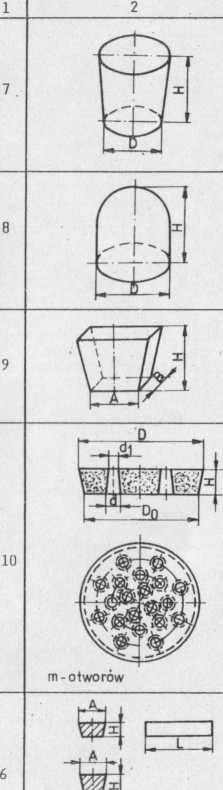

Nadlew okrągły ścięty NL ś DxH

Nadlew okrągły kulisty NLK. i OxH

Nadlew prostokątny NL. AxBxH

Filtr Fi i 0x (śd,xn) Przykład: Fi ś 74 x (eS5 20)

Wlew doprowadzający niski trapezowy WOnt AxHxL

Tablica (cd.)

1	2			3
11	£ S	■	5 7Wco 120*70*70 WGo 25*180 WRt 22*21*250 WDnt 30*4*100	-•! Przykład oznaczenia i wymiarowania elementów układu wlewowego

Uwaga: znormalizowane oznaczenia elementów układu wlewowego podano w normie PN-80/H-54231

6.3.2. Obliczanie elementów i projektowanie układu wlewowego

Zostaną omówione kolejno: obliczanie elementów układu wlewowego do formowania ręcznego i maszynowego oraz do formowania automatycznego metodą Disamatic.

Spośród wielu sposobów obliczania układów wlewowych do formowania ręcznego i maszynowego, obliczenia najczęściej stosowane obejmują:

-    obliczenie najkorzystniejszego czasu zalewania formy dla danego odlewu,

-    obliczenie przekroju tego elementu wlewowego, który jest przekrojem najmniejszym i decyduje o szybkości zapełniania formy,

-    obliczenie przekrojów pozostałych elementów układu wlewowego wg zasady doboru stosunków powierzchni przekrojów poszczególnych elementów w zależności od tworzywa odlewu (tabl. 40).

Tablica' 40

Stosunki przekrojów elementów układu wlewowego w zależności ód tworzywa odlewu

Rodzaj metalu	^fwd	^PWR	^fwg
Żeliwo szare zwykłe i wysokojakościowe	1	Mil,4	1,2*1,6
Żeliwo ciągliwe	1	Ul,2	Ul,3
Staliwo	1	1Ą1,2	1
Stopy miedzi	1	2	1
Brązale (Cu-Al)	2Ą4	2Ą4	1
Stopy aluminium	2f6	l,2j2	1
Stopy magnezu	2-54	2f4	1
