EGZAMIN Z PODSTAW STATYKI BUDOWLI 18.06.2014

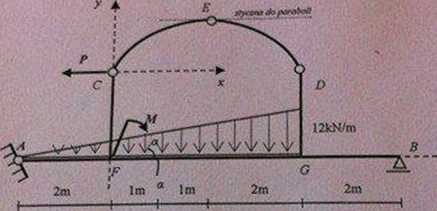

1. Ramę rozwiązać analityczni*.

Przyjąć P~4 kN, q- 2 kN7m, M*» kNm:

a)    Wyznaczyć reakcje i wpisać je na rys. poniżej.

b)    Sporządzić wykresy sił przekrojowych i narysować je na odwrocie niniejszej kartki.

c)    Sprawdzić równowagę węzła F i G

d)    Zapisać funkcyjnie siły przekrojowe dla łuku parabolicznego (w funkcji zmiennej .vj. c) Zapisać funkcyjnie siły przekrojowe dia pręta na odcinku F-G (w funkcji zmiennej xi). 0 Zachować oznaczenia z rysunku (styczna do paraboli jest pozioma w punkcie E).

2m

ą {kN/mJ

*5S*TTTłTTT*fMS

-►

Xl

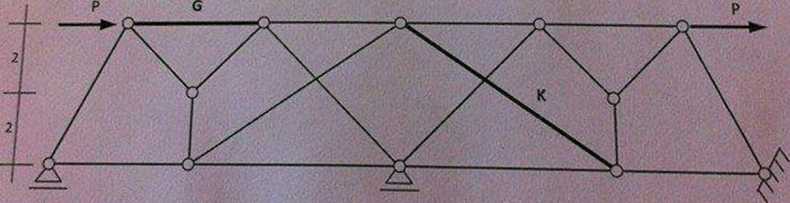

2. Korzystając z metody wymiany prętów

a)    Udowodnić geometryczną niezmienność układu

b)    Wyznaczyć siły w prętach kratownicy oznaczonych jako G i K.

c)    Przyjąć wartość P=20 kN.

d)    Obliczone wartości wpisać w kratki obok zadania.

Uwaga: Zachować oznaczenia z rysunku.

Wyznaczone wartości sił oraz ich zwroty przedstawić na rys. poniżej!

G
K

2 m

3.Korzystając z ZPP wyznaczyć siłę tnącą w przekroju a - a w ramie z zad. 1:

a)    Sporządzić BPPO.

b)    Obliczoną wartość wpisać w kratkę obok zadania.

kartkach i zachować oznaczenia z rysunków!

UWAGA: Zadania pisać na oddzielnych podpisanych
