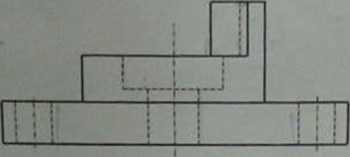

Zad 1. Na poniższym rysunku pokazano przedmiot w dwóch rzutach - widokach Pozostaw rzut z góry jako widok, natomiast rzut główny narysuj jako przekrój w osi głównej. Ponadto dorysuj rzut od lewej jako półwidok-półprzekrój

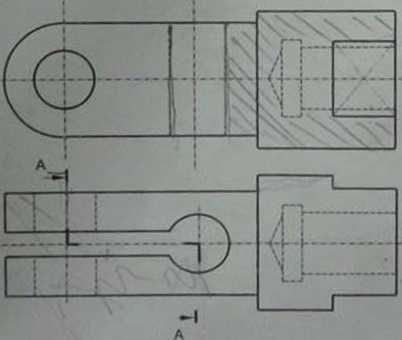

Zad.2. Na poniższym rysunku pokazano przedmiot w dwóch rzutach - widokach Pozostaw rzut z góry |oko widok, natomiast rzut główny narysuj jako przekrój w osi głównej Ponadto dorysuj rzut od lewej jako przekrój (oznaczony A-A)

ZAPIS KONSTRUKCJI    MATERIAŁY POMOCNICZE

POLITECHNIKA GDAŃSKA    MPII/2a. M
