Pasowania i tolerancje

(i«ES2waaic jcsl lo skojarzenie (połączenie* ) w.ilkn i ot woru o jednakowym wymiarze nommalriynii ust .-tlonych odchyłkach. Charakter pasowania określony jest poprzez luz lub wcisk.

Tolerowanie jest to określania odchyłek wymiaru nominalnego dla pojedynczego c-lememu f. wałka lub otworu), yy^yniiar nominalny - wymiar podstawowy (teoretyczny) względem, którego ustalane sa odcliylki graniczne, f olernnejo Minowi różnicę międ/,v wymiarem niałcsymalriyni ;> minimalnym < lub inicd/.y grsiriiiv.nynii mlełiyłkami i i ma zawize wartość dodatnią.

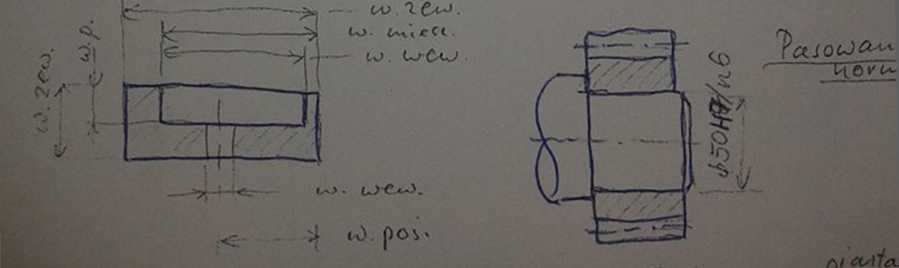

Ogólnie wymiary dzielimy na(ujx)

-    wymiary zewnętrzne (np. długość walka, średnica wałka, grubość płytki), wymiary wewnętrzne (np. średnica otworu* szerokość rowka wpustowego).

-    wymiary mieszane (np. głębokość rowka, wysokość nadlewka),

-    wymiary pośrednie (np. odległość oni otworuod ściany przedmiotu).

Z-iKfidy tolerowania:

• zasada maksimum materiału inaczej nazywana zasadą tolerowania w głąb materiału stosowana natczęściej w obróbce skrawaniem. Według tej zasady odchyłki wymiarów zewnętrznych są ujemne, wymiarów wewnętrznych -dodatnie a wymiarów mieszanych i posre<łnich są symetryczne (dodatnie i ujemne).

-    zasada minimum materiału inaczej nazywana zasadą tolcrownnia na zewnątrz materiału. Stosowana jod przy JoIctowan.ilj odlcwow i odkuwde. Wymiary zewnętrzne przyjmują odcliylki dodatnie a wymiary wewnętrzne ujemne Tolerowanie* może hyc:

-    normalne (wartości odchyłek dobiera sic rui podstawie polskich norm PN-77/M-0210 4 -: - PN-7 7 /M-02107X

-    swobodne ( wartości odchyłek dobicia konstruktor w/g własnego uznania).

P;ow :jn i ;i non na.lnc:

-    *.W$ zasady stałego otworu. Stosowane najczęściej z uwagi na łatwość wykonania średnicy wałka w dowolnej tolerancji przy stałym otworze wykonanym, szczególnie przy małych średnicach otworów, solowym narzędziem np. rozwierłaJdcm. Dobierając do stałego otworu wykopanego z tolerancją H. walki z różnymi tolerancjami np. a.b... p.ry. uzyski ii cm rv różne rodzaje połącz en i -mchowe np. o50 H7/f7_v -mieszane np. o 501 17.kó. -wtłaczane np e.10H?/ś7). Zasada stałego otwotu stosowana jest w produkcji jednostkowej i małoseiyjnęj.

-    w/g zasady stałego wałka. Rożne połączenia uzyskujemy poprzez skojarzenie stałego wołka wykonanego z udernneją li. /. otworami wykonanymi z różnymi tolerancjami (połączenie ruchowe np. o50 FSfhS itd.).

/;>x;u!ę tąvto$ujc gię np. przy pakowaniu wpustów (PN-79/'M*85005)

Wymiary swobodne (nie siołeroivnne na rysunkach) wykonuje się najczęściej w 14 klasie dokładności.
