Wybrane rodzaje rysunków cd.:

Rysunek części - przedstawiający pojedynczą część (która nie może być dalej rozłożona) i zawierająca wszystkie informacje niezbędne do określenia tej części,

Plan częściowy robót - przedstawia wydzieloną część planu ogólnego robót, na ogół w większej podziałce i podający informacje uzupełniające, Rysunek modelu - przedstawiający model wykonany z drewna, metalu lub innego materiału, który otacza się materiałem formierskim w celu wykonania formy odlewniczej,

Wybrane rodzaje rysunków cd. :

Rysunek wykonawczy - rysunek opracowany na podstawie danych projektowych, zawierający wszystkie informacje potrzebne do wykonania danej części,

Rysunek odmian wykonania - rysunek części o podobnym kształcie lecz odmiennych parametrach wykonania,

Rysunek sytuacyjny - rozmieszczenie obiektów budowlanych w stosunku do znanych punktów, dojazdy i ogólne rozplanowanie terenu, może zawierać informacje o sieci dróg i krajobrazie,

Wybrane rodzaje rysunków cd. :

Rysunek podzespołu - złożeniowy na niższym poziomie strukturalnym, pokazującym tylko ograniczoną liczbę grup lub części.

Inne rysunki

Rysunki patentowe - część dokumentacji patentowej, wykonane według wymagań Urzędu Patentowego RP,

Rysunki ofertowe część dokumentacji ofertowej,

Katalogowe przeznaczone do umieszczenia w katalogu. Reklamowe o tematyce technicznej wykonane do potrzeb mklamowych i innych,_

Dokumentacja projektowa

Schematy

Rysunki w których zastosowano symbole graficzne w celu pokazania    funkcji    części    składowych    układu    i ich

współzależności,

Rysunki złożeniowe (zestawieniowe)

Przedstawiające wzajemne usytuowanie i/lub kształt zespołu na wyższym poziomie strukturalnym zestawianych elementów, Wykaz części (specyfikacja)

Kompletne    listy    pozycji    tworzących    zespół albo

poszczególnych części przedstawionych na rysunku,

Dokumentacja projektowa Rysunki wykonawcze

Rysunki opracowane na podstawie danych projektowych, zawierających wszystkie informacje potrzebne do wykonania danej części,

Opis techniczny

Informacje tekstowe np. eksploatacja, opisy energetyczne itp.

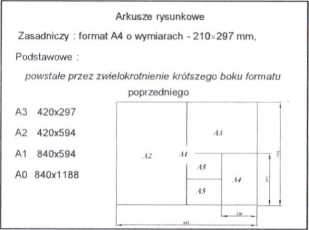

Arkusze rysunkowe

Pochodne : tworzone przez zwielokrotnienie krótszych boków formatów podstawowych, zalecane A4■ 3, A4 9. A3 3, A3 ■ 7. A2 3, A2*5, A1 <3, A1 ■ 4, A0»2, AO-3

			11x4	5
	T7xJ
	_ «u	21112
	. ... .. -im ______________

Arkusze rysunkowe

Formatem arkusza jest format kopii rysunku po jej obcięciu Oryginał rysunku ma po obcięciu wymiary większe od wymiarów kopii o 10 mm (5 na stronę), w celu umożliwienia oklejenia go taśmą wzmacniającą, zaś wymiary arkusza, na którym ma być wykonany oryginał rysunku, powinny być większe o co najmniej 6 mm (min 3 na stronę) od wymiarów oryginału po obcięciu Każdy arkusz powinien mieć obramowanie pola rysunku w odległości a od linii obcięcia kopii, przy czym a = 5 mm dla formatu <A3 i a = 7v10 mm dla formatu > A3. Grubość linii obramowania min. 0.7 mm

Przybory rysunkowe

Ołówki:

■    twarde 2H,3H i w górę (rosnąca twardość) ,

• średniotwarde HB,

■    miękkie : 2B.3B i w górę (malejąca twardość).

Inne przykładnice, ekierki, cyrkle, rapłtography, gumki, deski.

Ciągła bardzo gruba

1.    Połączenia lutowane i klejone

2.    Linie wykresowe    _

- Ciągła gruba

I. hhlocine krawędzie i wyraźne zarysy

przedmiotów w widokach i przekrojach,

2.    Zarys kładów przesuniętych,

3.    krótkich kresek oznaczających końce śladów płaszczyzn przekrojów i miejsc załamaniu tych płaszczyzn,

4.    Zarysów powierzchni obrabianych na rysunkach operacyjnych i zabiegowych,

5.    I inii obramowania arkuszy,

'• I mu wykmowych,

O-.

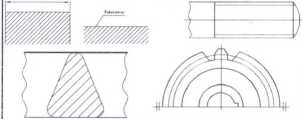

- Ciągła cienka

1.    Unie wymiarowe, pomocnicze linie wymiarowe.

2.    Inne linie pomocnicze, np. odniesienia.

3.    Kreskowanie przekrojów,

4.    Zarysy kładów miejscowych.

5.    Zarysy rdzeni gwintów, linie den rowków wałkach wielowypustowych oraz linii den wrębów kól zębatych, ślimakowych

i innych przedmiotów mających szereg powtarzających się regularnie wgłębień, osie kól o średnice < 12 mm.
