ĆWICZENIE PROJEKTOWE NR 2 Z MECHANIKI BUDOWLI

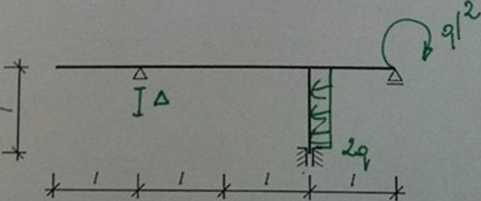

)l» konstrukcji ramy przedstawionej poniżej:

Przyjąć schemat podstawowy metody sił.. Narysować wykresy momentów od obciążeń jednostkowych ora/, od obciążenia skupionego (siła lub moment). Obliczyć przemieszczenia wirtualne. Rozwiązać układ równań. Narysować wykresy M. T, N w układzie rzeczywistym. Narysować wykres momentów od obciążenia ciągłego. Obliczyć przemieszczenia wirtualne. Rozwiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym.

Obliczenie wartości przemieszczeń wirtualnych od obciążenia kinematycznego lub termicznej Rozwiązać układ rówań. Narysować wykresy M.T. N w układzie rzeczywistym.

Obliczenie przemieszczeń na kierunku dowolnie wybranych więzów podporowych, celem sprawdzenia poprawności rozwiązań.

Jwaga:

I Obliczane wartości sił wewnętrznych prezentować na schemacie konstrukcji.

2. Do rozwiązania ramy i sprawdzenia przyjąć różne schematy podstawowe metody sił.
