ĆWICZENIE PROJKK I OWĘ NR 2 Z MECHANIKI BUDOWLI

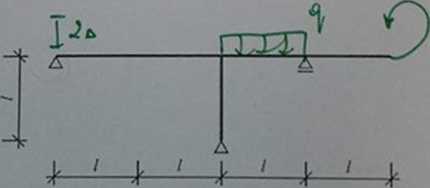

Dla konstrukcji ramy przedstawionej poniżej:

1.    Przyjąć schemat podstawowy metody sił.. Narysować wykresy momentów od obciążeń jednostkowych oraz od obciążenia skupionego (siła lub moment). Obliczyć przemieszczenia wirtualne. Rozwiązać układ równań. Narysować wykresy M. T, N w układzie rzeczywistym.

2.    Narysować wykres momentów od obciążenia ciągłego. Obliczyć przemieszczenia wirtualne. Rozwiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym.

3.    Obliczenie wartości przemieszczeń wirtualnych od obciążenia kinematycznego lub termicznego. Rozwiązać układ rówań. Narysować wykresy M. T. N w układzie rzeczywistym.

4.    Obliczenie przemieszczeń na kierunku dowolnie wybranych więzów podporowych, celem sprawdzenia poprawności rozwiązań.

¥

Uwaga:

1.    Obliczane wartości sił wewnętrznych prezentować na schemacie konstrukcji.

2.    Do rozwiązania ramy i sprawdzenia przyjąć różne schematy podstawowe metody sił.
