2. Mikroprocesory 8086/8088

Rodzaj operacji realizowanej przez BIL'	Rejestr segmentowy standardowy alternatywny		Offset
Pobranie rozkazu	CS	•	IP
Operacja na stosie	ss	-	SP
Komunikacja ze zmiennymi	DS	CS.ES.SS	adres efektywny
Źródło łańcuchów	DS	CS.KS.SS	SI
Przeznaczenie dla łańcuchów	ES	-	DI
Operacje wykorzystujÄ…ce BP jako rejestr bazowy	SS	CS.DS.ES	adres efektywny

Adres logiczny

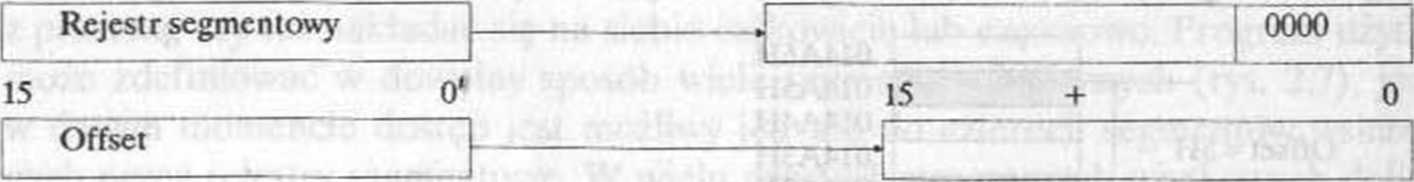

Rys. 2.10. Sposób obliczania adresu fizycznego

Adres efetywny wynika z wykorzystywanego trybu adresowania, co jest omówione w następnym punkcie.

2.6. Sposoby adresowania pamięci

Rozkazy procesorów 8086/8088 mogą być bezargumentowe, mogą też zawierać jeden lub dwa argumenty. Argumentami mogą być

Rejestry

Rozkazy dziaÅ‚ajÄ…ce jedynie na rejestrach sÄ… szczególnie szybkie oraz krótkie (maÅ‚a liczba bajtów kodu maszynowego). Wynika to z niewielkiej liczby bitów potrzebnych do zaadresowania wybranego rejestru oraz braku komunikacji z pamiÄ™ciÄ… operacyjnÄ…. Rejestry mogÄ… zawierać argument źródÅ‚owy - przeznaczony do przetwarzania, argument docelowy - wynik przetwarzania lub też oba z nich. PrzykÅ‚adem tego ostatniego przypadku może być rozkaz    S

ADD AX,BX    ; dodaj zawartość rejestrów AX i BX, wynik

; umieść w rejestrze AX

Argumenty bezpośrednie

SÄ… to staÅ‚e zawarte bezpoÅ›rednio w rozkazie mikroprocesora. MogÄ… mieć dÅ‚ugość bajtu lub sÅ‚owa i podobnie jak w przypadku rejestrów' nie wymagajÄ… dodatkowych cykli pamiÄ™ci - sÄ… bowiem pobrane do ukÅ‚adu wykonawczego EU w' cyklu pobrania rozkazu. Argumenty bezpoÅ›rednie mogÄ… być tylko argumentami źródÅ‚owymi o staÅ‚ej wartoÅ›ci.

2.6. Sposoby adresowania pamięci

powered by

Mi sto!

; dodaj do akumlatora AX wartość ; szesnastkową 5555, wynik umieść w' AX

przykład

ADD AX,5555H

.CM r) C

Argumenty w pamięci operacyjnej

W tym przypadku argumenty muszÄ… być pobierane do ukÅ‚adu wykonawczego EU w dodatkowych cyklach pamiÄ™ci. UkÅ‚ad sterowania magistral BIU oblicza 20-bitowy adres fizyczny argumentu na podstawie zawartoÅ›ci odpowiedniego rejestru segmentowego oraz adresu wzglÄ™dem poczÄ…tku segmentu (offset) przygotowanego w EU i nazywanego adresem efektywnym (ang. effective address ). Adres efektywny to 16-bitowa liczba bez znaku, okreÅ›lajÄ…ca odlegÅ‚ość w bajtach od poczÄ…tku segmentu. Może on być obliczony na wiele różnych sposobów. Informacja o tym jest zakodowana w drugim bajcie rozkazu. Na rysunku 2.11 przedstawiono sposoby generowania adresu fizycznego.

Rejestr bazowy lub indeksowy

Rejestr bazowy i indeksowy

Zakodowane w rozkazie

Dodatkowo okreÅ›lone w rozkazie

Przyjmowane

standardowo

lub

określone przez przedrostek

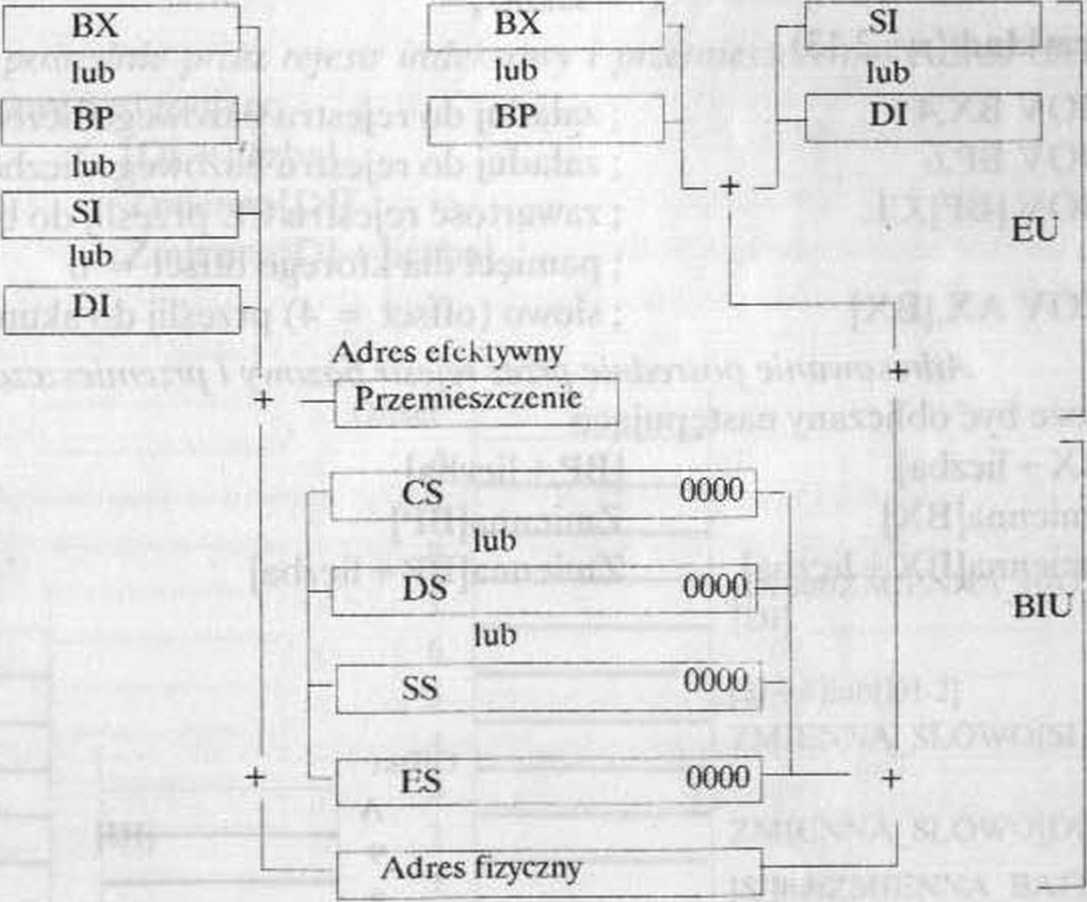

Rys. 2.11. Generowanie adresu fizycznego

Adresowanie bezpośrednie

Adresowanie bezpoÅ›rednie jest najprostszÄ… formÄ… adresowania argumentów'. Adres efektywny jest zawarty bezpoÅ›rednio w rozkazie jako 8-bitowa lub 16-bitowa wartość Avana przemieszczeniem (ang. displacement). Adresowanie bezpoÅ›rednie jest używa-^ne zazwyczaj w przypadku dziaÅ‚ania na prostych zmiennych (skalarach), kiedy jako argument wystÄ™puje wyrażenie numeryczne bÄ…dź nazwa zmiennej.

15    0    15    0

19    =0

;    i

Adres fizyczny
