35. Zapisywanie skurczów serca -żaby

Przyrządy i materiały: kimograf, statyw z płytką korkową, miograf, dźwignia Engelmanna ze szczyp-czykami ocznymi (eerfinka), narzędzia do preparowania żab, płyn Ring era, żaba.

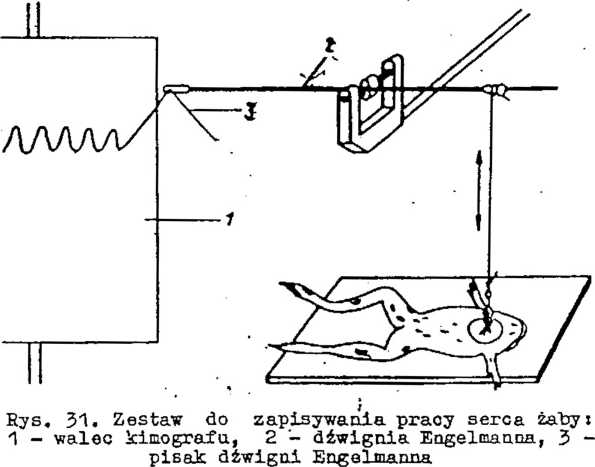

Wykorzystujemy żabę użytą do poprzedniego doświadczenia lub przygotowujemy następną żabę, przecinająo rdzeń kręgowy i niszcząc mózgowie oraz rdzeń kręgowy. Żabę umocowujemy na płytce korkowej, odsłaniamy erce, przecinamy więzadełko. Następnie chwytamy szczypczykami połączonymi nitką z dźwignią Engelmanna za koniuszek serca i równoważymy dźwignię plasteliną. Kurczące się serce wprawia w ruch dźwignię, której pisak przystawiamy delikatnie do okopconej taśmy walca kimogra-fu (rys,31). Uruchamiamy walec kimografu i zapisujemy kolejne

cykle pracy serca, otrzymując wykres, zwany kardiogramem. Zawsze udaje się zapisać skurcze przedsionków i komory, a niekiedy - mająo do dyspozycji preparatdużej żaby - nawet skurcze zatoki (rys.32).

Rys. 32.. Kardiogram żaby: a -kompletny zapis skurczów wszystkich trzech oddziałów serca, b - kardiogram, w którym nie zapisano skurczów zatoki żyłce j j 1 - skurcz zatoki, 2 -skurcz przedsionków, 3 - skurcz komory
