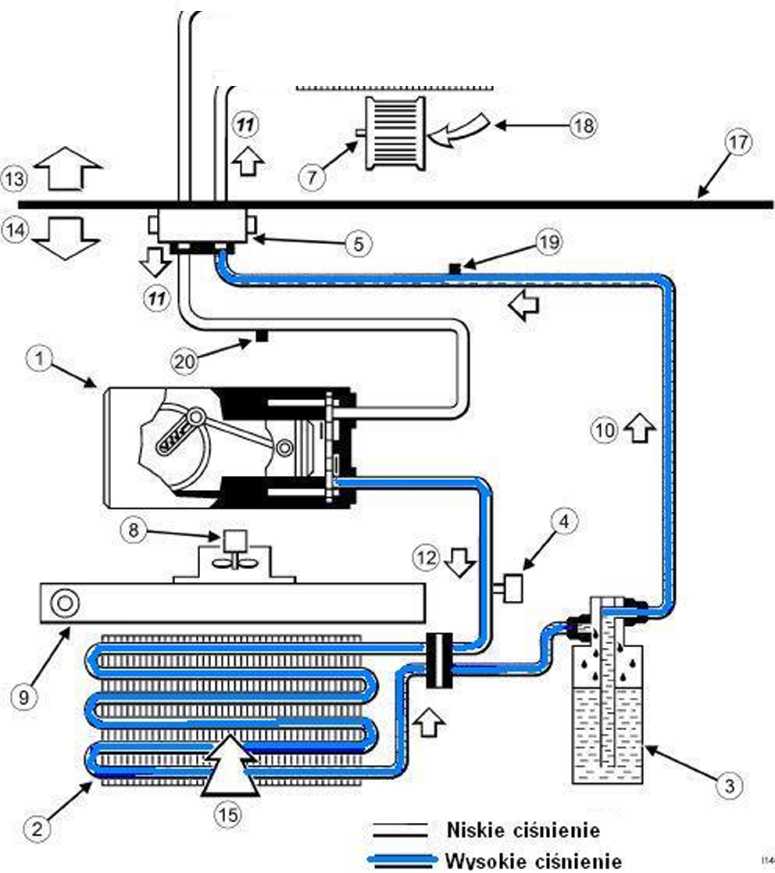

A w naszych Daciach schemat klimy jest dokładnie taki :

(1)    Sprężarka

(2)    Skraplacz

(3)    Zbiornik osuszający

(4)    Czujnik ciśnienia

(5)    Zawór rozprężny

(6)    Parownik

(7)    Zespół wentylatora (S) Wentylator chłodnicy

(9)    Chłodnica silnika

(10)    Płyn pod wysokim ciśnieniem

(11)    Para o niskim ciśnieniu

(12)    Para o wysokim ciśnieniu

(13)    Kabina

(14)    Komora silnika

(15)    Powietrze zewnętrzne

(16)    Do bloku mieszającego powietrze

(17)    Przegroda czołowa

(18)    Powietrze zewnętrzne lub z recyrkulacji

(19)    Wysokociśnieniowy zawór napełniania

(20)    Niskociśnieniowy zawór napełniania


schemat klimatyzacji w Dacii
