MONTAŻ OŚWIETLENIA PROGOWEGO CITROEN C5 MKI (2001-2004)

Z powodu ciągłych prac drogowych na moim osiedlu (budowa drogi) zdarzało mi się wysiadać po ciemku prosto w kałużę lub błoto. Przypomniałem jakie fajne było oświetlenie progowe w XM Exclusive. Wiedziałem że niektóre C5 posiadają takie oświetlenie. Po zdjęciu tapicerki zauważyłem wolnąkostkę do tego oświetlenia i postanowiłem ją wykorzystać. Jako, że nie mogłem zdobyć oryginalnej lampki, poza tym wycięcie otworu nie było by proste postanowiłem wykorzystać białe diody. A więc po kolei:

Demontujemy tapicerkę drzwi.

Czerwonymi kropkami są zaznaczone miejsca w których występują różnego rodzaju wkręty, żółte kropki to kołki plastikowe. Niestety podczas demontażu kilka z nich może się połamać, dlatego warto zakupić nowe na podmianę.

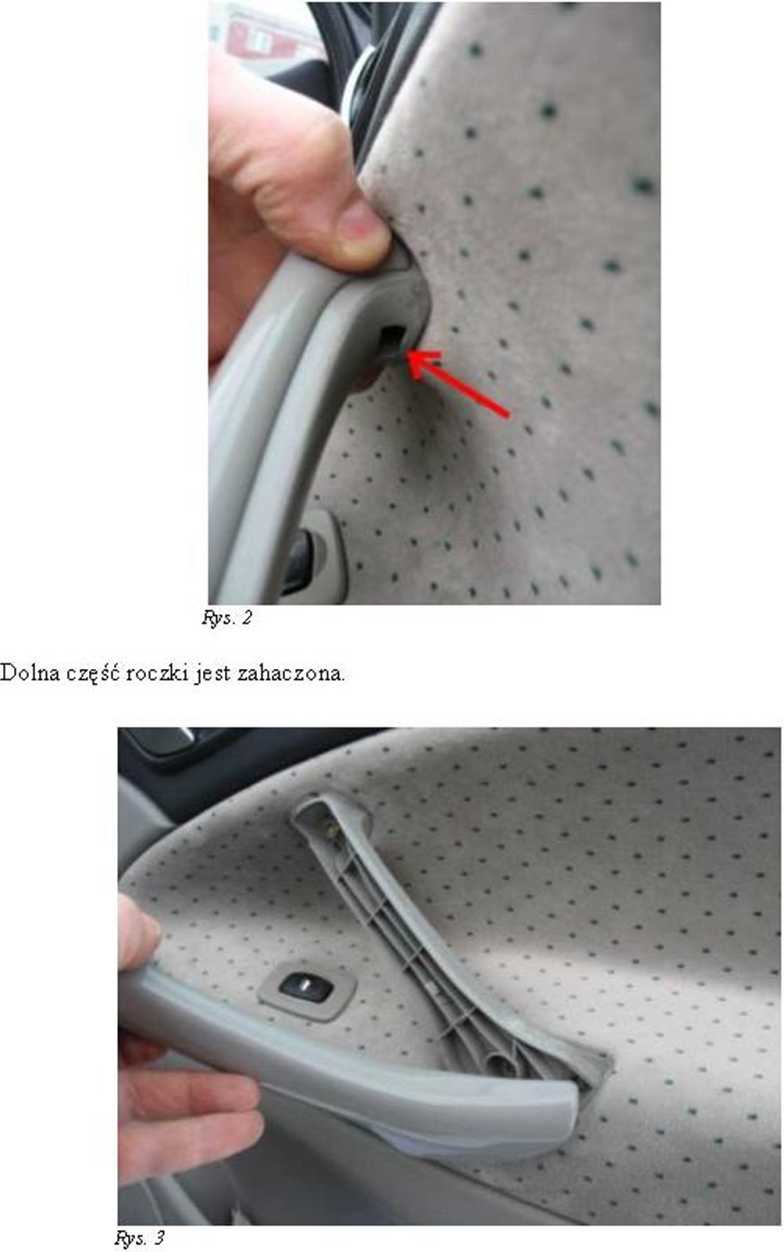

1. Aby dostać się do wkrętów pod rączką do zamykania należy ją zdemontować. W górnej części pod spodem znajdziemy zatrzask. Należy go nacisnąć i pociągnąć górną część rączki do siebie.

2. Demontujemy przycisk/panel do otwierania okien, podważając go i odczepiamy kostkę zasilającą.

(UWAGA! - w panelu na drzwiach kierowcy są dwie wtyczki. Należy zaznaczyć która, gdzie przychodzi.)

3. Demontujemy osłonę klamki. W tym celu należy podważyć zaślepkę wkrętu, odkręcić wkręt i podważyć DELIKATNIE osłonę klamki.

/* il

-RpS. 4

Podważamy osłonę głośnika i zdejmujemy go. Następnie odkręcamy cztery wkręty mocujące głośnik.

Rvs. 5

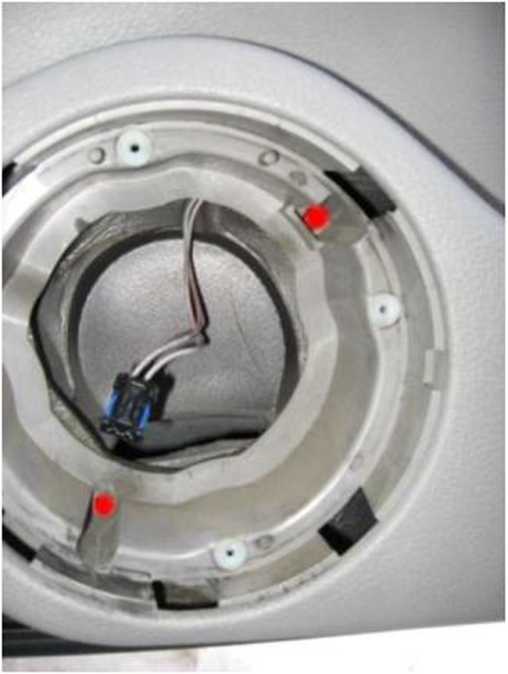

5. Po zdemontowaniu głośnika, odkręcamy dwa wkręty mocujące tapicerkę. Oraz wkręt przy zamku drzwi (ukryty pod zaś lepką nie sposób go nie zauważyć)

i?y5. 6

6. Podważamy od góry trójkąt w przednim górnym roku tapicerki i demontujemy go. Podważamy tapicerkę aby puściły kołki plastikowe, zaznaczone na rys 1 jako żółte kropki i podnosimy tapicerkę do góry aby zeszła z listwy przy szybie.

Oświetlenie

Mamy zdemontowaną tapicerkę. Interesuje nas kostka zaznaczona w kółku. Z tego co się dowiedziałem powinien ja mieć każdy samochód który ma z tyłu szyby sterowane elektrycznie.

Pys-7

Do wykonania oświetlenia potrzebne będą nam diody białe 5 mm (8 szt. - po 4 na jedna stronę), konektorki do podłączenia się do kostki (4szt. - po 2 na jedną stronę), kawałek przewodu, rurka termokurczliwa, silikon.

(UWAGA ! - dioda przewodzi prąd tylko w jedną stronę, dlatego należy połączyć krótką nóżkę z długą nóżką diody następnej.)

i^5. 3

Z narzędzi: wiertarka/wkrętarka, wiertło 5mm, lutownica + cyna, kombinerki, coś do obcinania drutu.

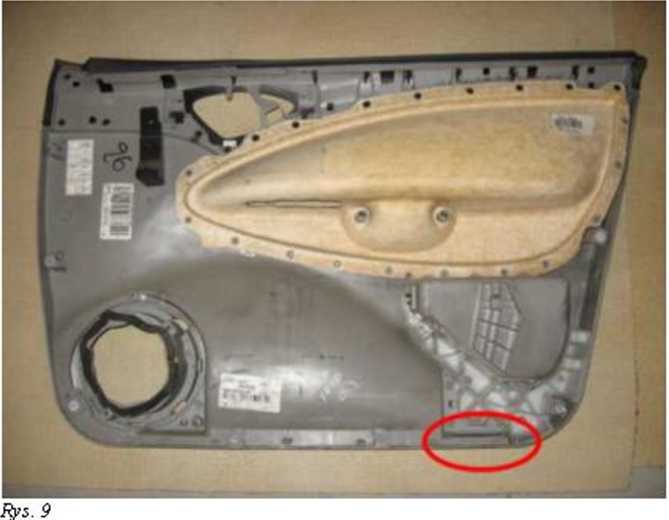

Interesował nas będzie obszar drzwi pod schowkiem uchylanym (zaznaczony na czerwono).

montażowy do lampki oświetlenia progu.

Na zbliżeniu widać, że znajduje się tam otwór

Aby nie używać rezystorów postanowiłem użyć 4 diod połączonych szeregowo. Ja rozplanowałem to w ten sposób, może komuś się przyda.

fys.ll

Tak wyglądają wykonane otwory.

i^S. 12

Widać, że mieszczą się one dokładnie w miejscu gdzie powinna być lampka.

Po obsadzeniu di ód, połączeniu ich i przy lutowaniu kabli zasilających zakończonych konektorkami i zabezpieczonych rurką termokurczliwą zabezpieczyłem diody przed wpadaniem do wnętrza silikonem.

fys.14

Teraz wystarczy tylko zamontować tapicerkę w odwrotnej kolejności, nie zapominając o podłączeniu konektorków do kostki zasilającej.

fys.15

Jeszcze parę słów o zasilaniu tych lampek, są one zasilane niezależnie od oświetlenia górnego. Włączają się tylko w momencie otwarcia których z drzwi, a gasną zaraz po zamknięciu.

Opracował: Grzegorz Drozdowski Klub Cytrynki - www.citroen.autko.pl Listopad 2008.
