POLSKI KOMITET NORMALIZACJI I MIAR	POLSKA NORMA		• PN-75 n(,/<x,M-35412 WY_ H Zamiast PN-66/M-35412 Grupa katalogowa 0440
	Dna elipsoidalne staloice o średnicy meumętrznej od 600 do 4000 mm Wymiary
Elliptic Steel bottoms of internal Fonds elliptiąues d’acier diameter 600—4000 mm ’ de diametre Dimensions intecieur 800—4000 mm Dtmensions		HHHUta SWWTKMeCKHe CTa/ibHue BHyTpeimero AHaMeTpa 600—4000 mm PaaMepw

1.    Przedmiot normy. Przedmiotem normy są wymiary den elipsoidalnych stalowych o średnicach wew-nętrznych od 600 do 4000 mm i grubościach ścianki od 4 do 50 mm.

2.    Przykład oznaczenia wymiarów dna elipso

idalnego o średnicy wewnętrznej D_w1500 mm i grubości ścianki g= 16 mm:

DNO ELIPSOIDALNE 1500X19 PN-7S/M-35412

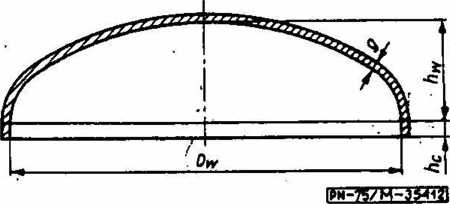

3. Wymiary — wg rysunku i tablicy na str. 2.

KONIEC

INFORMACJE DODATKOWE

1. Instytucja opracowując* normę — Ośrodek Badawczo-Ro: bojowy Kotłów i Urządzeń Energetycznych.

Ł Istotne zmiany w stosunku do PN-66/M-35412

a)    zmieniono stopniowanie wysokości części cylin-eznej h_Ct

b)    wprowadzono dna o grubości 5 i 7 mm,

c)    wycofano dna o grubości 45 mm.

3. Pojemność części elipsoidalnej dna V obliczono w

dm^a ze wzoru na objętość połówki elipsoidy obrotowej dla założonej geometrii dna

*0,25 * Duj

V=0,1309-d5„ • 10~*

4. Masa dna. Masą dna m obliczono w kg ze wzoru ms«6,17*D J_r*p*10”*

w którym:

D«cr5=0,7854(D_w+2h_u>)+2h«, mm,

0 — grubość^- nominalna Ścianki dna, ram.

S. Wydanie 2 — stan aktualny: lipiec 1986 — poprawiono oczywiste błędy.

Zgłoszona przez Ministerstwo Przemysłu Ciężkiego Ustanowiona przez Polaki Komitet Normalizacji i Miar dnia 12 iipca 1975 r. jako norma obowiązująca w zakresie produkcji od dnia 1 stycznia 1977 r.

(Oz. Norm. i Miar nr 20/1975 poz. 70)

Przedruk dozwolony tylko za zgodą Polskiego Komitetu Normalizacji. Miar I Jakości

>

Wy Mn* 3    '

WYDAWNICTWA NORMALIZACYJNE JU/A" 1S87.

Druk. Wye. Nom*. W-w*. Vk, wyd. 4UO MmM. 300 * 22 Zsnt. 332/S6
