egzamin 2007 pop 1

Imię i nazwisko (czytelnie)

Kierunek Grupa dzick. No indeksu    Data

25.10.2007

Egzamin z Techniki Analogowej 2007. Termin drugi dodatkowy.

Ocena z części I Ocena z części II Ocena z egzaminu Ocena z ćwiczeń j Ocena do indeksu

CZĘŚĆ II

Uwaga! Na tym arkuszu zamieszczamy wyłącznie odpowiedzi. Cale rozwiązania piszemy na osobnym arkuszu (własnym). Oba arkusze należy' oddać.

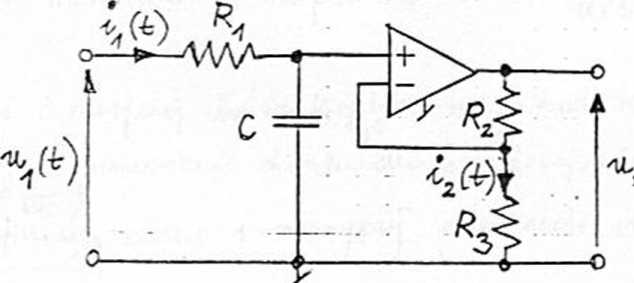

1. W obwodzie analogowym zrealizowano filtr składający się z kondensatora o pojemności C, trzech rezystorów' o rezystancjach: R_l9 R₂ i R_}i i wzmacniacza operacyjnego WO. Korzystając z przekształcenia Laplacc'a:

a)    Wyprowadź wzór na transmitancję napięciową II(s)=.

w,(j)

b)    Oblicz i narysuj charakterystykę amplitudową \H{Jo))\ obwodu.

c)    Oblicz ile wynosi wzmocnienie obwodu H₀ dla składowej stałej (o = 0 ).

d)    Oblicz ile wynosi wzmocnienie dla pulsacji (d - cd₀ = —.

R^C

e)    Zdefiniuj, oblicz i narysuj odpowiedź impulsową h(t).

1 (/) przy zerowych warunkach początkowych, g) Oblicz i naszkicuj u₂ (r) dla w, (/) = l(r) -!(/ - T) w [V], gdzie 3>0.

z

(■0

Odpow iedź do zadania 1.
