Egzamin z Techniki Analogowej 2007. Termin dodatkowy.

Ocena z części I	Ocena z części II	Ocena z egzaminu	Ocena z ćwiczeń	Ocena do indeksu

CZĘŚĆ II

Uwaga! Na tym arkuszu zamieszczamy wyłącznic odpowiedzi. Cale rozwiązania piszemy na osobnym arkuszu (własnym). Oba arkusze należy oddać.

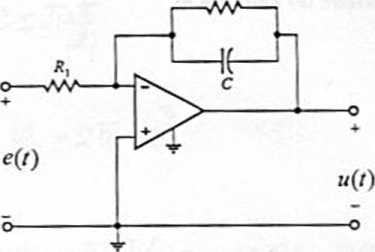

1. W obwodzie analogowym zrealizowano filtr składający się z kondensatora o pojemności C. dwóch rezystorów o tej samej rezystancji R i wzmacniacza operacyjnego WO. Do wejścia obwodu dołączono generator napięciowy o wydajności: e(t) = £cos(<y₀f + ę?₀), - co < / < co.

R_:

a)

b)

c)

d)

c)

Narysuj schemat obwodu dla wskazów.

Wyprowadź wzór na wskaż napięcia na wyjściu.

Na podstawie wskazu wyprowadź wzór na napięcie u(t).

Oblicz u(t) przyjmując: £ = 1 V, <y₀ = 2jf_Qy f₀ = 1 kHz. <p₀ = ->t/2, R = ) kO, C = 1 f.i F.

Zapisz i narysuj widmo sygnału wyjściowego.

Odpowiedź do zadania 1.
