egzamin podstawy na rok 2

I. Narysować następujące konstrukcje geodezyjne : wcięcie kątowe w przód wcięcie kątowe wstecz wcięcie kątowe kombinowane wcięcie liniowe

wcięcie kombinowane kątowo-liniowc

na rysunkach zaznaczyć : punkty nawiązania, elementy mierzone, punkt wyznaczany.

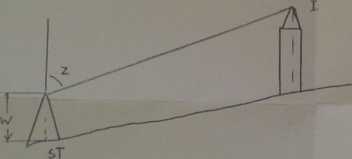

2. Wyznaczyć wysokość iglicy wieży (I) mając dane:

współrzędne stanowiska instrumentu (ST) -#=1500.00 m, F=1500.00 m, //= 103.24 m współrzędne iglicy (I) .#=2600.00 m, F=2100.00 m

Wyniki pomiaru: wysokość instr. w=1.50 m, odległość zenitalna z=94^R23^c64^ec.

W obliczeniach uwzględnić krzywiznę Ziemi i refrakcję pionową, przyjmując k=0.13 oraz promień kuli #=6370 km.

3.    Uzasadnić konieczność uwzględniania w wynikach pomiaru odległości dalmierzami elektrooptycznymi stałej dodawania.

4.    Na czym polega przeniesienie współrzędnych. Wyprowadzić wzór z zastosowaniem metody pośredniego wyznaczenia elementów przeniesienia. Podać założenia konstrukcyjne oraz dokładnościowe i błąd wyznaczenia punktu przeniesienia.

5.    Z jakiej maksymalnej odległości możemy pomierzyć latarnię tachimetrem elektronicznym jeśli błąd pomiaru kąta wynosi 90“ a błąd pomiaru odległości 0.01 m
