Zestaw lokalizacyjny Easyloc Rx/Tx

ODBIORNIK Rx

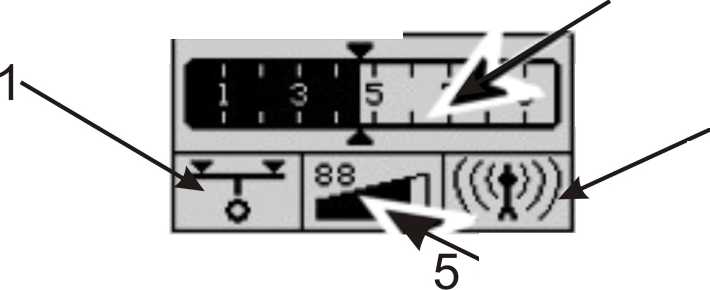

Poziom odbieranego sygnału

Czułość odbiornika uwidoczniona graficznie i cyfrowo

3

Nadajnik ustawiony do pomiaru głębokość w normalnym trybie tzn. bez sondy sygnałowej. Ale nie ma możliwości pomiaru auto matycznego.

Pomiar głębokości

Trójkąciki-znaczniki maksymalnego poziomu odbieranego sygnału wskazują tę wartość przez 3 sek.

±2

Tryb pasywny RADIO użyty do lokalizacji

Odbiornik Easyloc Rx posiada funkcję automatycznego pomiaru głębokości. Funkcja ta dzieła tylko w trybie GENERATOR. Sygnał generatora Easyloc Tx musi być ciągły.

Ponadto automatyczny pomiar głębokości nie jest dostępny w pasywnych trybach pracy RADIO i POWER.

Wtedy z grubsza można oszacować głębokość ułożenia przewodu stosując metodę 45°.

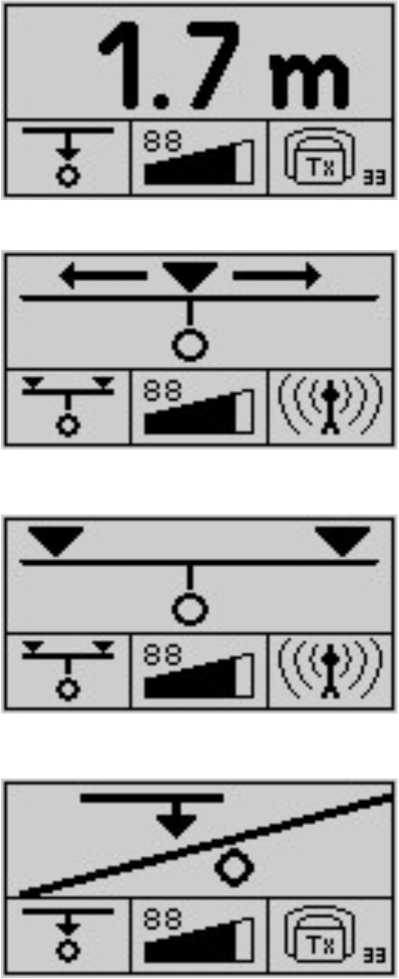

W przypadku pomyślnego automatycznego pomiaru głębokości na ekranie zostanie wyświetlona cyfra - wartość zmierzonej głębokości .

W przypadku braku możliwości pomiaru automatycznego na ekranie pojawi się pokazany symbol. Przesuń odbiornik w bok do momentu wyświetlenia symbolu pokazanego poniżej oraz usłyszenia krótkiego sygnału akustycznego.

Zaznacz to miejsce, a następnie przesuń odbiornik w bok w przeciwnym kierunku do momentu ponownego uzyskania na ekranie powyższego symbolu oraz sygnału akustycznego.

Zaznacz również to drugie miejsce a następnie zmierz odległość między zaznaczonymi punktami.

Wynik: Połowa odległości między zaznaczonymi punktami odpowiada w przybliżeniu głębokości ułożenia przewodu.

Należy pamiętać, że jest to oszacowanie zgrubne!

Pomiar głębokości nie powiódł się. Przyczyna błędu mogła być następująca:

• odbierany sygnał był zbyt słaby lub nieregularny,

■    odbiornik nie był utrzymywany nieruchomo podczas pomiaru,

■    odbiornik nie znajdował się dokładnie nad lokalizowanym przewodem w chwili zainicjowania pomiaru.
