($) Zeszyt 3.1 Obsługa

Dźwignia kierunkowskazów i świateł drogowych

Dźwignią kierunkowskazów i przełączania świateł, oprócz kierunkowskazów i świateł drogowych włącza się również światła

parkowania i sygnał świetlny.

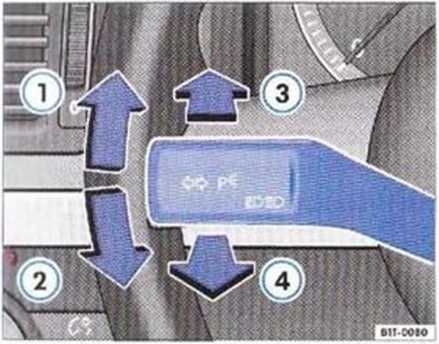

Rys. 29 Dźwignia kierunkowskazów i świateł drogowych

A UWAGA!

Świniła drogowe mocno oślepiają innych kierowców -11 icbe/.| > i ceze listwo wypadku! Z tego względu światła drogowe i sygnał świetlny stosować tylko, kiedy nie grozi to oślepianiem innych.

Dźwignia kierunkowskazów i świateł drogowych ma następujące funkcje:

Włqczanie kierunkowskazów

Przesunąć dźwignię w górę do oporu => rys. 29 (T), aby włączyć prawy kierunkowskaz, lub w dół aby włączyć kierunkowskaz lewy.

Sygnalizacja zmiany pasa ruchu

Przesunąć dźwignię lylko do punktu oporu, w górę (i) albo w dół (2 i i puścić dźwignię. Kierunkowskaz mignie trzy razy. Odpowiednia lampka kontrolna miga również.

Włączanie i wytaczanie świateł drogowych

YV\ łącznik świateł obrócić w położenie SO.

Przesunąć dźwignię do przodu -> rys. 29 (5), aby włączyć światła drogowe.

-    Pociągnąć dźwignię ponownie w wyjściowe położenie, aby światła drogowe wyłączyć.

Włączanie sygnału świetlnego

-    Pociągnąć dźwignię w stronę kierownicy (4). aby włączyć sygnał świetlny.

Włączanie świateł parkowania

Wyłączyć zapłon i wyciągnąć kluczyk z wyłącznika zapłonu.

Dźwignię kier u n ko wskazów przesunąć w górę lub w dół, aby włączyć prawe wzgl. lewe światło parkowania. ^{1 2} t rolnej są dwukrotnie szybsze lnic dotyczy lo holowania przyczepy]. W przypadku uszkod-zenia żarówki w przyczepie, lampka kontrolna nie zaświeca się. Zlecić wymianę żarówki.

•    Światło drogowe można w łączyć tylko przy włączonych światłach jazdy. W przyrządzie uniwersalnym zapala się wtedy lampka kontrolna ID.

•    Sygnał świetlny świeci się. dopóki dż wignia pozostaje naciśnięta również, gdy światła nie są włączone. W przyrządzie uniwersalnym zapala się wtedy lampka kontrolna ID.

•    Po włączeniu świateł parkowania / odpowiedniej strony .samochodu świeci się światło postojowe w reflektorze i tylne światło. Światła parkowania świecą sic tylko po wyjęciu kluczyka zapłonu. Po włączeniu świateł odzywa się hrz.ęc/yk. kiedy drzwi kie rowcy pozostają otwarte.

•    Jeżeli przy włączonej dźwigni kierunkowskazów wyciągnięty zostanie kluczyk zapłonu, odzywa się dźwięk ostrzegawczy, dopóki drzwi kierowcy pozostają otwarte. Przypomina to o potrzebie wyląc zenia kierunkowskazu. chyba, że ma pozostać włączone światło parkowania. 4

Oświetlenie wewnętrzne

Oświetlenie wewnętrzne z przodu

Rys. 30 Fragment tapicer ki dachu: oświetlenie wewnętrzne /. przodu

Za pomocą wyłącznika => rys. <() (a) można wybrać następujące położenia:

Wyłqcznik stykowy w drzwiach ' V

Przesunąć wyłącznik całkowicie w prawo, wi doczny jesi symbol V. lampka oświetlenia wewnętrznego włącza się automatycznie po odblokowaniu samochodu albo po wyjęciu kluczyka zapłonu. Światło gaśnie po około 30 sekundach po zamknięciu drzwi. 1²0 zablokowaniu samochodu albo po włączeniu zapłonu oświetlenie wewnętrzne również się wyłącza.

Włączone oświetlenie wewnętrzne ^

Przesunąć wyłącznik całkowicie w lewo. widoczny jest symbol

Wyłqczone oświetlenie wewnętrzne O

Przesunąć wyłącznik w położenie środkowe > rys. 30 (a).

Oświetlenie schowka

Po otwarciu schowka automatycznie włącza się oświetlenie i po zamknięciu wyłącza się ponownie.

m Informacja

leżeli nie wszystkie drzwi zostały zamknięte, oświetlenie wewnętrzne gaśnie po ok.

10 minutach, jeżeli kluczyk zostanie wyjęty i wybrane jest przełączanie wyłącznikiem stykowym w drzwiach. Chroni to akumulator pr/etl rozładowaniem. 4

Oświetlenie i widoczność 49

1

1 Informacja

2

Kierunkowskazy działają tylko po włączeniu zapłonu. Miga odpowiednia lampka kontrolna lub w przyrządzie uniwersalnym. I ampka kontrolna miga po wrłąc/cniu kierunkowskazu, jeżeli przyczepa została prawidłowo podłączona do samochodu. Kiedy żarówka w kierunkowskazie jest uszkodzona, impulsy lampki kon ►
