@) Zeszył 3.1 Obsługa

Składanie oparcia siedzenia

Rys. 44 Składonie lub rozkładanie oparcia siedzenia w drugi rzędzie za ucho


W położeniu złożonym oparcie jest zablokowane. Stad, w celu ponownego rozłożenia oparcia należy pociągnąć w kierunku strzałki za boczne ucho znajdujące sit; przy siedzeniu albo w jego tylnej czyści.

A UWAGA!

•    Po pociągnięciu sprawdzić prawidłowe zablokowanie oparcia siedzenia.

•    Ucha systemu blokowania siedzeń, ze

względów bezpieczeństwa nie powinny być używane do mocowania żadnych przedmiotów.    4

- Pociągnąć /a boczne ucho w siedzeniu -=> rys. 4 1 ©albo za ucho w tylnej części siedzenia © w kierunku strzałki i pochylić oparcie do przodu.

Rozkładanie oparcia siedzenia

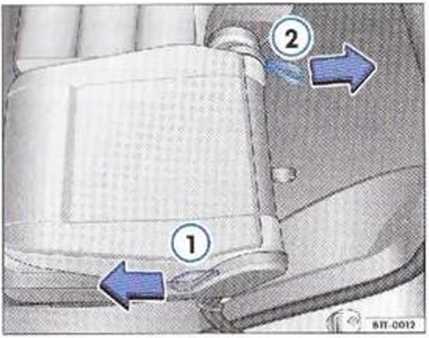

Rys. 45 Składanie lub rozkładanie oparcia '•.ird/onia w drugi rzędzie za ucho


Pociągnąć za boczne ucho w siedzeniu    rys. 4 fi © albo za ucho w

tylnej części siedzenia © w kierunku strzałki i rozłożyć oparcie do tyłu, aż do zablokowania.

A UWAGA!

•    Po pociągnięciu sprawdzić prawidłowe zablokowanie oparcia siedzenia.

•    Ucha systemu blokowania siedzeń, ze względów bezpieczeństwa nic powinny być używane do mocowania żadnych przedmiotów.

Składanie siedzenia

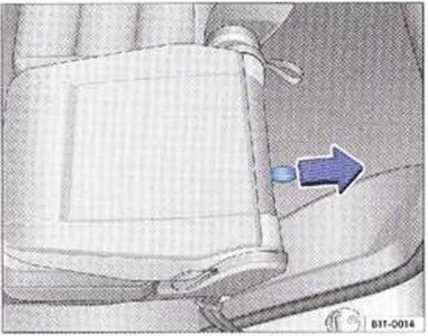

Rys. 46 Siedzenie całkowicie złożono


Rys. 47 Złożone siedzenie zabezpicczorn* pod pórką


-    Wsunąć najpierw zagłówek całkowicie w dół > strona 60.

-    Przesunąć siedzenie w kierunku wzdłużnym, całkowicie do tyłu

_> strona 63.

Boczne ucho, albo za ucho w tylnej części siedzenia strona 64, rys. 45 pociągnąć w kierunku strzałki i pochylić oparcie do przodu.

-    Ucho w tylnej części siedzenia -> rys. 46 pociągnąć w kierunku strzałki i przechylić siedzenie całkowicie do przodu.

/łożone siedzenie zawsze zabezpieczyć podpórką => rys. 47. Wcisnąć mocno drążek kotwiczący siedzenie, aż zostanie zablokowany.

A UWAGA!

•    Ucha systemu blokowania siedzeń, ze względów bezpieczeństwa nie powinny być używane do mocowania żadnych przedmiotów.

•    Ze względów bezpieczeństwa, w c zasie jazdy złożone siedzenie musi być zawsze zabezpieczone, jeżeli z tyłu lub obok tego siedzenia znajdują się osoby.


Siedzenia i wyposażenie 65
