Zeszył 3.1 Obsługa

Siatka oddzielająca

Uołyt/y v r i.w t-o.-Jń¹ i da² ³ j oddł i« uiąc<i

Rozkładanie i składanie siatki oddzielającej

Siatka oddzielająca musi być rozłożona przed zamontowaniem.

L _&*»..

Ryt. 81 Rozgadanie datki ©ddirit-iojącej

«'1 Ml'

Ry%. 82 Stdadanio walki oddrelającoj

Rozkładanie siatki oddzielającej

Rozłożyć całkowicie poprzeczne pręty => rys. HI (T) siatki oddzielającej w kierunku strzałki, aż do wyraźnego odgłosu ..zatrzasku".

Składanie siatki oddzielającej

- Nacisnąć przycisk odblokowania =4 i ys. ;;.’(2) i złożyć poprzeczny pręt ® przy wciśniętym przycisku, w kierunku strzałki.

Nacisnąć przycisk odblokowania 3) i złożyć poprzeczny pręt (b) przy wciśniętym przycisku, w kierunku strzałki.

si.u kr i)(li!/irl.i).jc ;| przewozić w specjalnej torbie i zabezpieczyć w samochodzie

W samodiod/ir / uniwersalna"' pod log t) bagażniku => suona711 siatka oddzielająca mii^c być umieszczona w tylnym schowku w podłodze bagażnika.

^ UWAGA!

V\-.|MI .l/.MII.' spixplitc

Zakładanie siatki oddzielającej

Siatka oddziela jąca może być zamontowana za drugim rzędem siedzeń albo za przed ni tui siedzeniami.

Rył. 83 Siatka odd/ip>ajqca zamontowana ra drugim rzędem ncd/ert

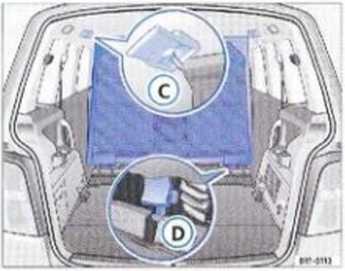

Rys. 84 Siatka oddiietojqca zamontowana za przednimi siedzeniami

Montowanie siatki oddzielającej za drugim rzędem siedzeń

Złożyć zewnętrzne siedzenia w drugim rzędzie strona 65.

Otworzyć tylna pokrywę

rys. 83 a) w dachu (również po prawej stronic), aby uzyskać dostęp do uchwytów siatki oddzielającej.

- Zawiesić siatkę oddzielającą z lewej strony -> i vs. 8.'? (a . Zwrócić uwagę, czy poprzeczny pręt został przełożony w dół. z górnego położenia.

Zawiesić siatkę oddzielającą z prawej strony przez zduszenie poprzecznego pręta.

Przymocować siatkę oddzielającą zewnętrznymi klamrami do uchwytów (b w obu zaczepach.

- Rozłożyć zewnętrzne siedzenia w drugim rzędzie strona 66.

Zakładanie siatki oddzielającej za przednimi siedzeniami

- Wymontować siedzenia w drugim rzędzie strona 67.

Otworzyć przednią pokrywę => rys. H I (c) w duchu (również pet prawej stronie), alty uzyskać dostęp do uchwytów siatki oddzielającej.

Zawiesić siatkę oddzielającą / lewej strony (c). Zwrócić uwagę, czy poprzeczny pręt został przełożony w dół. 7. górnego położenia.

Zawiesić siatkę oddzielającą / prawej strony przez zduszenie poprzecznego pręta.

Przymocować siatkę oddzielającą wewnętrznymi klamrami d) do obu zaczepów. <

Siedzenia i wyposażenie 89

prawidłowo zablokowane.

• Podczas rozkładania i składania datki oddzielającej zachować ostrożność! Ni euważne lub niekontrolowane ustawianie poprzecznych prętów możespnworlować przykle&zczenie.

Sprawdzić, czy poprzeczne pręty $q
