Zeszył 3.1 Obsługa

Siatka oddzielająca

Dotyczy samochodów: z siatką oddz:e!aiqtq

Rozkładanie i składanie siatki oddzielającej

Siarka oddzielająca musi być rozłożona przed zamontowaniem.

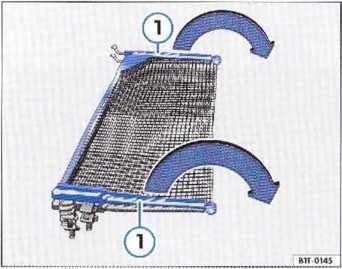

Rys. 81 Rozkładanie siatki oddzielającej

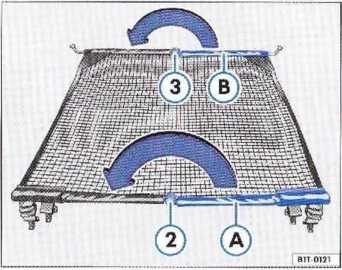

Rys. 82 Składanie siatki oddzielającej

Rozkładanie siatki oddzielającej

-    Rozłożyć całkowicie poprzeczne pręty => rys. 81 (T) siatki oddzielającej w kierunku strzałki, aż do wyraźnego odgłosu „zatrzasku".

Składanie siatki oddzielającej

-    Nacisnąć przycisk odblokowania => rys. 82(5) i złożyć poprzeczny pręt (a) przy wciśniętym przycisku, w kierunku strzałki.

-    Nacisnąć przycisk odblokowania (|) i złożyć poprzeczny pręt (b) przy wciśniętym przycisku, w kierunku strzałki.

Siatkę oddzielającą przewozić w specjalnej torbie i zabezpieczyć w samochodzie.

W samochodzie / uniwersalną**-' podłogą bagażnika => strona7H siatka oddzielająca może być umieszczona w tylnym schowku w podłodze bagażnika.

A UWAGA!

•    Podczas rozkładania i składania siatki oddzielającej zachować ostrożność! Nieuważne lub niekontrolowane ustawianie poprzecznych prętów może spowodować przykleszczenie.

•    Sprawdzić, czy poprzeczne pręty są prawidłowo zablokowane.

¹ Wyposażenie specjalne

Zakładanie siatki oddzielającej

Siatka oddziela jąca może być zamontowana za drugim rzędem siedzeń albo za przednimi siedzeniami.

Rys. 83 Siatka oddzielająca zamontowana za drugim rzędem siedzeń

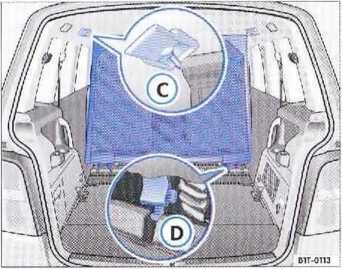

Rys. 84 Siatka oddzielająca zamontowana za przednimi siedzeniami

Montowanie siatki oddzielającej za drugim rzędem siedzeń

-    Złożyć zewnętrzne siedzenia w drugim rzędzie strona 65.

Otworzyć tylną pokrywę -> rys. 83 ( a w dachu (również po prawej stronie), aby uzyskać dostęp do uchwytów siatki oddzielającej.

-    Zawiesić siatkę oddzielającą z lewej strony —> rys. 83 (a). Zwrócić uwagę, czy poprzeczny pręt został przełożony w dół, z górnego położenia.

-    Zawiesić siatkę oddzielającą z prawej strony przez zduszenie jto-przecznego pręta.

Przymocować sialkę oddzielającą zewnętrznymi klamrami do uchwytów (b) w obu zaczepach.

-    Rozłożyć zewnętrzne siedzenia w drugim rzędzie => strona 66.

Zakładanie siatki oddzielającej za przednimi siedzeniami

-    Wymontować siedzenia w drugim rzędzie —> strona 67.

-    Otworzyć przednią pokrywę

=> rys. 84 (c) w dachu (również po prawej stronie), aby uzyskać dostęp) do uchwytów siatki oddzielającej.

Zawiesić siatkę oddzielającą z lewej strony (c). Zwrócić uwagę, czy poprzeczny pręt zoslal przełożony w dół, z górnego położenia.

-    Zawiesić sialkę oddzielającą / prawej strony przez zduszenie poprzecznego pręta.

Przymocować siatkę oddzielającą wewnętrznymi klamrami d) do obu zaczepów. ◄

Siedzenia i wyposażenie 89
