KUBICKA M 8 B B

RAMA STALOWA

PUSTKA POWIETRZNA

BLACHA DACHOWA

KONTRŁATY

IZOLACJA PRZECIWWODNA WEŁNA MINERALNA 25cm

PAROIZOLACJA

DŹWIGAR DREWNIANY WEŁNA MINERALNA NA RUSZCIE STALOWYM 10cm

SUFIT PODWIESZANY

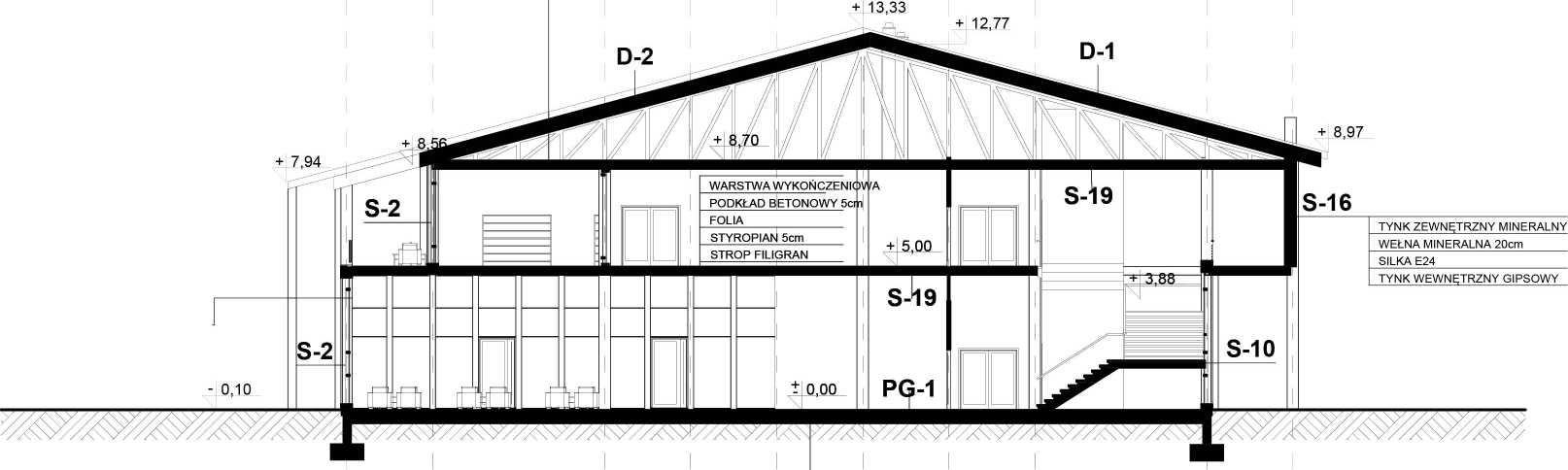

PRZEKRÓJ B-B

SZKLANA ŚCIANA W SYSTEMIE PROFILI ALUMINIOWYCH(POTRÓJNE SZKLENIE)

J

I

H

G

F

E

D

C

B

PŁYTKI CERAMICZNE

WARSTWA WYRÓWNAWCZA

BETON 7cm_

FOLIA PE

STYROPIAN GOLD 15cm

IZOLACJA PRZECIWWODNA PODKŁAD BETONOWY 15cm

ZAGĘSZCZONY PIASEK

GRUNT RODZIMY

ARCHICAD WERSJA EDUKACYJNA

graphisofi

UNIWERSYTET ZIELONOGÓRSKI WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA ARCHITEKTURA I URBANISTYKA
TYTUŁ: PRZEKRÓJ B-B	SKALA: 1:200	Nr rys.: 8
WYKONAŁA: MARTA KUBICKA PROWADZĄCY: dr inż. arch. JANINA KOPIETZ- UNGER, prof. UZ mgr inż. arch. JUSTYNA JUCHIMIUK	DATA: 17.04.2013	PODPIS:
