- przebicie powierzchniowe (polega na powstawaniu powierzchniowych uplywności lub tworzeniu się kanałów inwersyjnych).

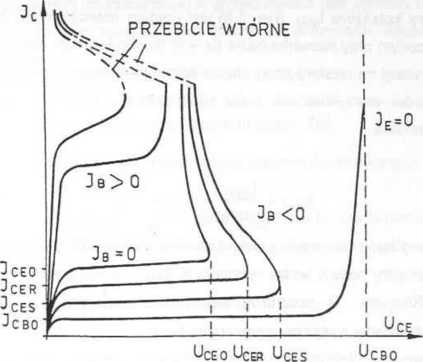

Rys. 3.6. Rodzina charakterystyk lc = f(UCe) z zaznaczonymi napięciami przebicia i prądami zerowymi
Napięcie przebicia Uceo(bh) - napięcie wsteczne przyłożone pomiędzy kolektor i emiter, przy rozwartej bazie (Ib = 0), dla określonej wartości prądu kolektora lc.
Uceo “ UCB0 /m -JPn"-
Wartość wykładnika m zależy od materiaiu i wynosi 2 dla krzemu typu „p" i 4 dla krzemu typu „a". Zwykle wartość UCeo wynosi od 30 do 50% wartości Ucbo-
Napięcie przebicia UCer - napięcie wsteczne przyłożone pomiędzy kolektor a emiter przy włączeniu pomiędzy bazę a emiter rezystora R (Ib < 0), dla określonej wartości prądu lc- Wartość tego napięcia jest większa od Uceo. ponieważ zmniejszony poziom wstrzykiwania nośników prądu z emitera do bazy opóźnia przebieg procesu lawinowego.
Napięcie przebicia UCes - napięcie wsteczne przyłożone pomiędzy kolektor a emiter przy zwarciu bazy z emiterem (R = 0, Ib < 0), dla określonej wartości prądu lc-Gdyby rezystancja rozproszona bazy rw, była równa zeru, to wartość tego napięcia byłaby równa napięciu przebicia Ucbo-
Uceo < Ucer < Uces < Ucbo
W tranzystorach mocy występuje ponadto zjawisko przebicia wtómeę rego istoty fizycznej jeszcze nie wyjaśniono. Zjawisko to w odróżnieniu od przebić omawianych dotychczas niszczy tranzystor nieodwracalnie.
5 Napięc'e maksymalne UCEmax - maksymalna dopuszczalna wartość napięcia Uce ustalona przez producenta z pewnym zapasem względem napięcia przebicia UceO' Wartość tego napięcia wynika z konieczności zapewnienia założonej niezawodności działania tranzystora.
6 Napięcie nasycenia UcEsat - jest to napięcie Uce zmierzone przy określonym prądzie kolektora lc i prądzie bazy spełniającym warunek lB > Ic/Pn- Wartość prądu kolektora lc jest ograniczona tylko przez obwód zewnętrzny (w najprostszym przypadku lc <= UCc/Rl)- Tranzysotr znajduje się w obszarze nasycenia, to znaczy, że obydwa złącza są spolaryzowane w kierunku przewodzenia. W katalogach często podaje się jeszcze wartość napięcia UBEsai odpowiadające podanym wartościom prądów lc i Ib- (Uwaga: w tym stanie pracy wartość napięcia UCb < 0!). Zwykle wartość napięcia UcEsat = 0,1-0,5 V i zależy od wartości prądu kolektora lc. W połączeniu inwersyjnym wartość napięcia nasycenia jest mniejsza: Uecsat < UcEsat, co ma istotne znaczenie przy pracy kluczującej tranzystora.
7. Statyczny współczynnik wzmocnienia prądowego pN - stosunek prądu kolektora lc do prądu bazy lB skorygowanych o wartość prądu zerowego kolektora Icbo. przy określonym napięciu Uce:
Pn = 1^|cbo dla Uce = const lB + lCBO
Wartość współczynnika wzmocnienia prądowego Pn zależy od typu tranzystora i zawiera się w przedziale wartości od kilkunastu do kilkuset. Istotnym czynnikiem wpływającym na wartość współczynnika pN jest temperatura.
Dla pracy inwersyjnej tranzystora też definiuje się analogiczny współczynnik wzmocnienia prądowego pt. Ze względu na niesymetryczną konstrukcję tranzystora lego wartość jest znacznie mniejsza od wartości Pn i zwykle zawiera się w przedziale wartości od kilku do kilkunastu.
