Laboratorium Elektroniki cz I 8

172

leży doprowadzić do bramki prąd Igt i zwiększyć prąd tyrystora aż do jego załączenia. Sprawdzić wpływ prądu bramki Ig na wartość prądów l_H i II.

8.5.3. Pomiar napięcia wstecznego Urr_M

Napięcie Ur_RM mierzy się za pomocą oscyloskopu w układzie pomiarowym przedstawionym na rys. 8.14. Wykonanie tego pomiaru wymaga zastosowania oscyloskopu o czułości odchylenia w kanale Y równej 20 V/cm lub 50 V/cm.

Rys. 8.14. Układ do pomiaru napięcia U_RRM metodą oscyloskopową

8.5.4. Wyznaczanie charakterystyk bramkowych tyrystora

W układzie z rys. 8.15 można obserwować na ekranie oscyloskopu charakterystyki bramkowe Iq = f(UG) w stanie załączenia i wyłączenia.

Układ działa następująco. Obwód bramki zasilany jest napięciem zmiennym 5 V. Przy dodatniej połówce sinusoidy następuje załączenie tyrystora. Przy odpowiednim ujemnym napięciu na bramce przerzutnik Schmitta pobudzi uniwibrator i przez czas dłuższy niż tq klucz tranzystorowy zostanie otwarty i tyrystor się wyłączy. Zmieniając napięcie sterujące przerzutnik Schmitta i długość impulsu, można zmieniać kształt charakterystyki bramkowej. Należy zmierzyć wszystkie charakterystyczne parametry obwodu bramki. Zaobserwować linearyzujący wpływ podłączenia rezystora bocznikującego 50 omów na charakterystykę bramkową. Zaobserwować wpływ zmian prądu anodowego U na przesunięcie gałęzi charakterystyki odpowiadającej załączeniu tyrystora.

Rys. 8.15. Układ do wyznaczania charakterystyk bramkowych tyrystora

8.5.5. Sterowanie impulsowe obwodu bramki

W układzie pomiarowym z rys. 8.16 obwód bramki sterowany jest impulsem prądu o regulowanej amplitudzie i czasie trwania i_lG.

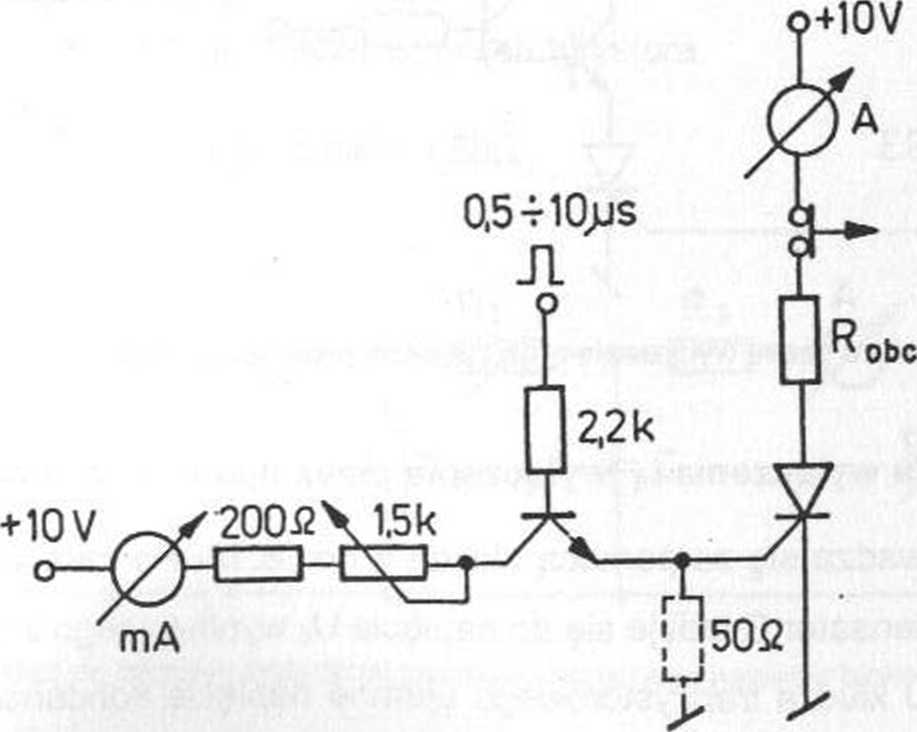

^Rys. 8.16. Układ do impulsowego sterowania bramki tyrystora
