174

Zająć i wykreślić charakterystykę

tiG = f(lGT)

dla dwóch różnych prądów lA, dla układu bez i z bocznikiem 500. Z charakterystyk należy wyznaczyć statyczną wartość prądu przełączania bramki.

8.5.6. Pomiar czasu wyłączania tq (wyłączenie przez przerwanie prądu)

Pomiar przeprowadza się za pomocą układu z rys. 8.17. Tyrystor załączamy przyciskiem P. Klucz tranzystorowy przerywa na określony czas prąd w jego obwodzie anodowym. Zaczynając od małej wartości, zwiększamy ten czas i maksymalna wartość, przy której tyrystor jeszcze przewodzi, to czas wyłączania tq. Zdjąć i wykreślić charakterystykę tq = f(lA). bez i z bocznikiem 500.

1T 10 t300/js

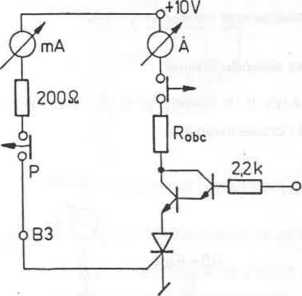

Rys. 8 17. Układ do pomiaru czasu wyłączenia tq na zasadzie przerwania prądu


8.5.7. Pomiar czasu wyłączenia tq (wyłączenie przez ujemną polaryzację anody)

Pomiar przeprowadza się za pomocą układu z rys. 8.18. Po załączeniu tyrystora przyciskiem P kondensator C ładuje się do napięcia Uc wynikającego z dzielnika oporowego. Po zwarciu klucza tranzystorowego ujemne napięcie kondensatora podane jest na anodę tyrystora przez czas trwania impulsu sterującego. Zdjąć i wykreślić charakterystykę tq = f(lA) dla dwóch różnych wartości Uc: dla układu bez i z bocznikiem 50Q.

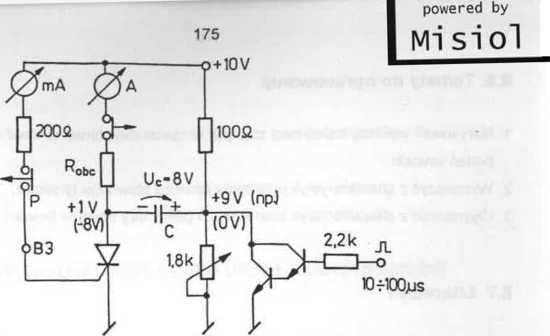

Rys 8 18 Układ do pomiaru czasu wyłączenia t, na zasadzie ujemnej polaryzacji anody


8.5.8. Pomiar krytycznej stromości narastania napięcia blokowania

Pomiar ten przeprowadza się w układzie z rys. 8.19. Po załączeniu klucza K następuje ładowanie kondensatora C przez rezystor Rv Stromość narastania napięcia kondensatora będzie wynosić:

dU


A _


dt


R, C


X 0,632


Rezystor R3 służy do ograniczenia prądu tyrystora. ,    dU.

Zmierzyć —— bez i z bocznikiem 50Q. di

Rys. 8.19. Układ do pomiaru krytycznej stromości narastania napięcia blokowania
