Laboratorium Elektroniki cz I 9

174

Zająć i wykreślić charakterystykę

tiG = fOcr)

dla dwóch różnych prądów l_A, dla układu bez i z bocznikiem 50ft. Z charakterystyki należy wyznaczyć statyczną wartość prądu przełączania bramki.

8.5.6, Pomiar czasu wyłączania t_q (wyłączenie przez przerwanie prądu)

Pomiar przeprowadza się za pomocą układu z rys. 8.17. Tyrystor załączamy przyciskiem P. Klucz tranzystorowy przerywa na określony czas prąd w jego obwodzie anodowym. Zaczynając od małej wartości, zwiększamy ten czas i maksymalna wartość, przy której tyrystor jeszcze przewodzi, to czas wyłączania t_q. Zdjąć i wykreślić charakterystykę t_q = f(l_A), bez i z bocznikiem 50Q.

2002

P

B3

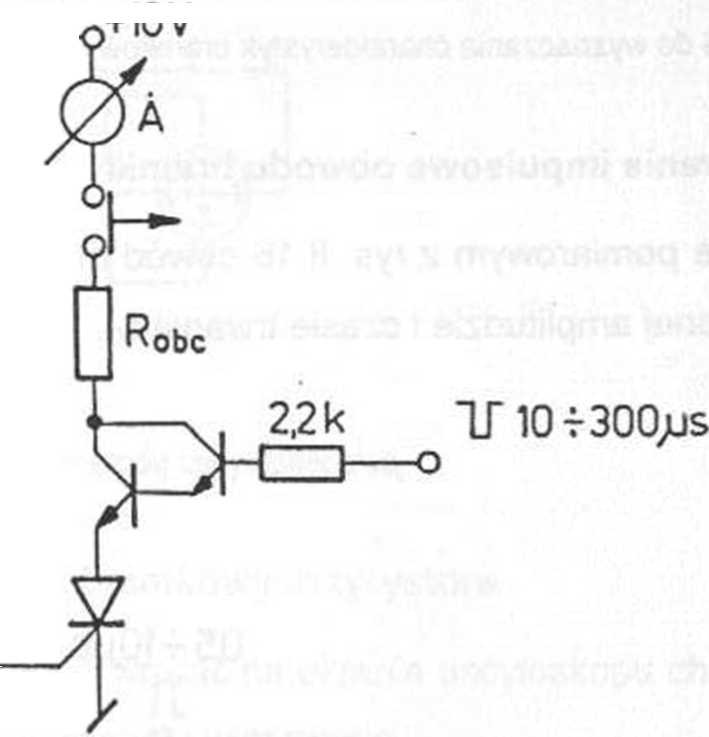

Rys. 8.17. Układ do pomiaru czasu wyłączenia tq na zasadzie przerwania prądu

8.5.7. Pomiar czasu wyłączenia tą (wyłączenie przez ujemną polaryzację anody)

Pomiar przeprowadza się za pomocą układu z rys. 8.18. Po załączeniu tyrystora przyciskiem P kondensator C ładuje się do napięcia U_c wynikającego z dzielnika oporowego. Po zwarciu klucza tranzystorowego ujemne napięcie kondensatora podane jest na anodę tyrystora przez czas trwania impulsu sterującego. Zdjąć i wykreślić charakterystykę t_q = f(l_A) dla dwóch różnych wartości Uc: dla układu bez i z bocznikiem 50GL

o + 10V

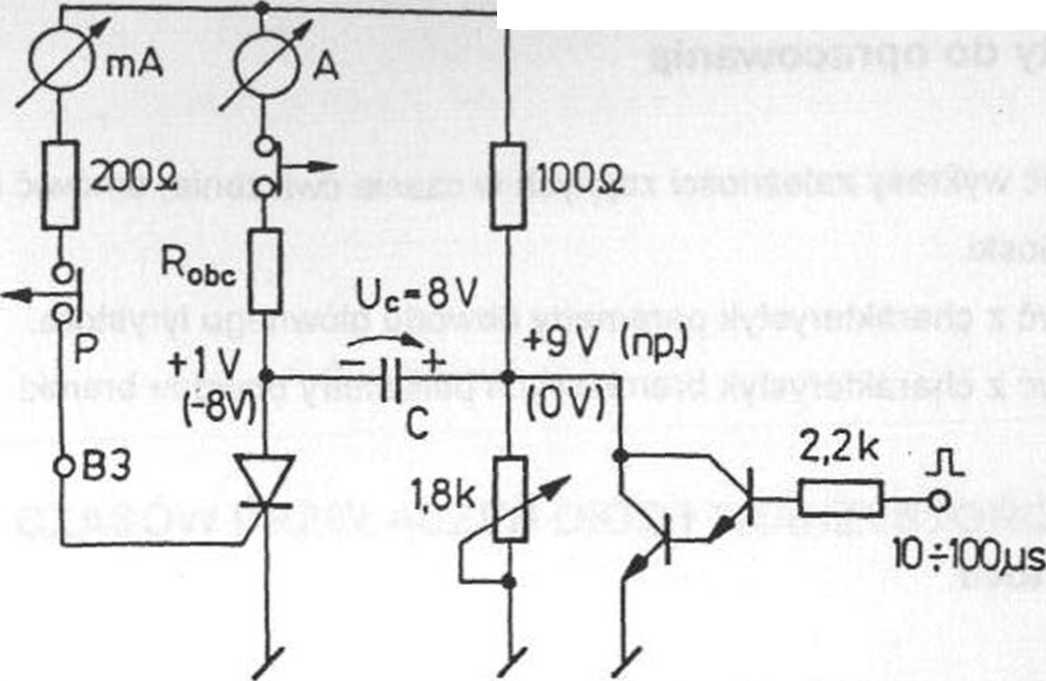

Rys. 8.18. Układ do pomiaru czasu wyłączenia tq na zasadzie ujemnej polaryzacji anody

8.5.8. Pomiar krytycznej stromości narastania napięcia blokowania

Pomiar ten przeprowadza się w układzie z rys. 8.19. Po załączeniu klucza K następuje ładowanie kondensatora C przez rezystor Ri. Stromość narastania napięcia kondensatora będzie wynosić:

dU_A E —^--X 0,632

dt

R, C

Rezystor R₃ służy do ograniczenia prądu tyrystora. dU_A

Zmierzyć —— bez i z bocznikiem 50Q. dt

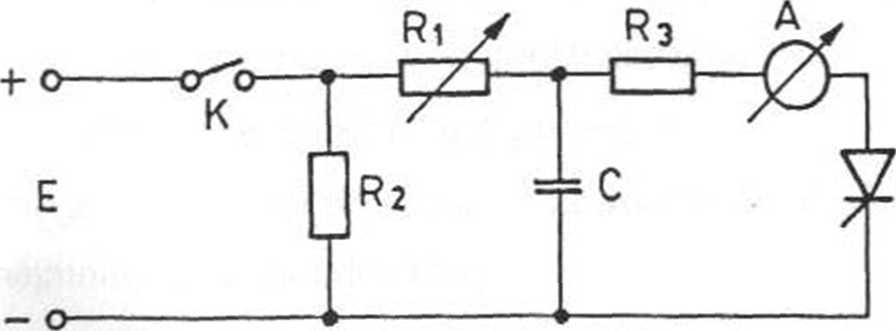

Rys. 8.19. Układ do pomiaru krytycznej stromości narastania napięcia blokowania
