gdzie: Ui, U₂ - składowe zmienne (amplitudy) napięć w obwodzie wejściowym i ^ ściowym,

li - składowa zmienna (amplituda) prądu nałożona na stały prąd bazy |_B Aby w układzie z rys. 10.1 wskazanie woltomierza mierzącego napięcie zmienne na złączu B-E tranzystora mogło być proporcjonalne do hu, należy zapewnie I, = const. Spełnienie tego warunku zapewnia duży rezystor R » hu_e-

4,7 Mfl

		R		Ib
Generator 1 kHz			Zasilacz obwodu bazy
1	r		,	r

-i Zasilacz

obwodu

koleklora

_C

4,7;uF

^h11e =1

Rys 10 1 Podstawowy układ do pomiaru parametru hybrydowego hu, tranzystora bipolarnego

Kondensator C zapewnia zwarcie obwodu wyjściowego dla składowej zmiennej, a zatem spełnienie warunku U₂ = 0. Zasilacz bazy ma rezystancję wyjściową rzędu 5,5 M£2, co zapewnia spełnienie warunku otwartego wejścia w omawianym oraz w następnych kolejnych układach pomiarowych.

10.2.2. Pomiar parametru hi₂„ (współczynnik oddziaływania zwrotnego przy otwartym wejściu)

Pomiar parametru h_t2e przeprowadza się w układzie przedstawionym na rys. 10.2

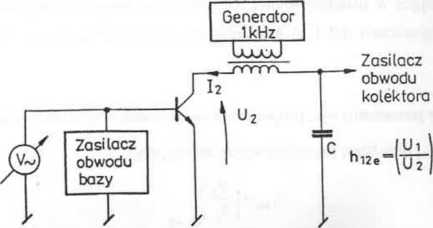

Rys. 10.2. Podstawowy układ do pomiaru parametru hybrydowego h,₂, tranzystora bipolarnego

powered by

Mi siół

Napięcie U₂ jest niezmienne i niezależne od mierzonego tranzystora dzięki małej _wyjściowej rezystancji wewnętrznej generatora. Duża rezystancja obwodu zasilania pazy i układu woltomierza (wyposażonego w kilkuzakresowy wzmacniacz pomiaro-wy) zapewnia spełnienie warunku dla prądu wejściowego h = 0.

10.2.3. Pomiar parametru h_21e (współczynnik wzmocnienia prądowego przy zwartym wyjściu)

Na rys. 10.3 przedstawiono podstawowy układ do pomiaru parametru h₂,_e. Warunek U₂ = 0 można uznać za spełniony, gdyż impedancja wyjściowa uzwojenia I transformatora pomiarowego jest dużo mniejsza od rezystancji wyjściowej tranzystora. W układzie niewygodny pomiar prądu kolektora zastąpiono pomiarem proporcjonalnego do niego spadku napięcia, za pomocą transformatora.

I2

4,7 Mg    i,

y Zasilacz y obwodu kolektora

Zasilacz

obwodu

bazy

Generator 1 kHz

~~T~

Rys. 10.3. Podstawowy układ do pomiaru parametru hybrydowego h₂,_e tranzystora bipolarnego

10.2.4. Pomiar parametru h22* (admitancja wyjściowa przy otwartym wejściu)

Pomiar parametru h22₈ przeprowadza się w układzie przedstawionym na rys. 10.4. Sygnał o stałej amplitudzie U₂ jest podawany z generatora o małej rezystancji wewnętrznej na wyjście mierzonego tranzystora i wymusza przepływ prądu l₂, który mierzony jest jak w punkcie poprzednim za pomocą transformatora pomiarowego o małej impedancji uzwojenia I w porównaniu z rezystancją wyjściową tranzystora.
