Laboratorium Elektroniki cz I 6
168

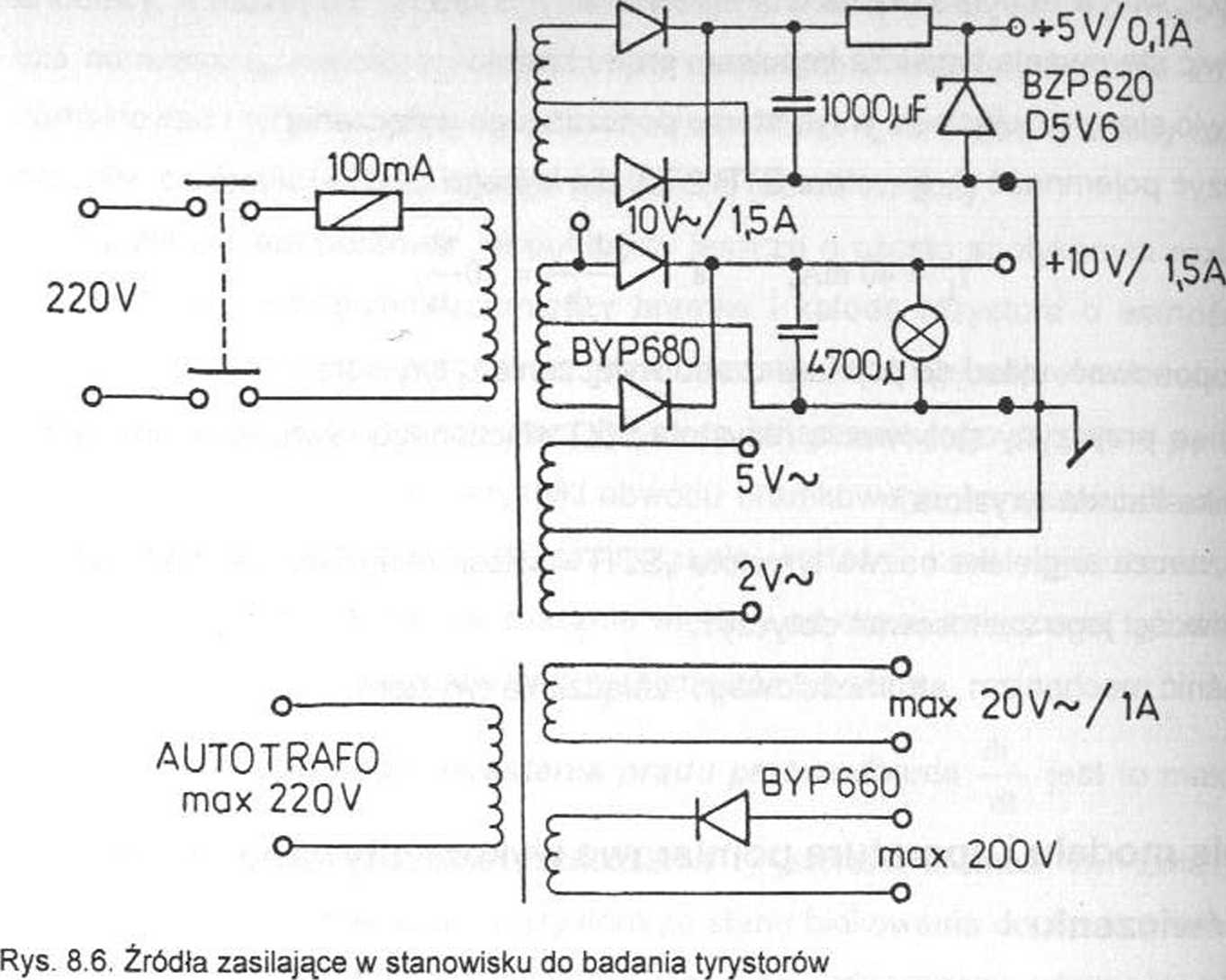

BYP660 51 fi,

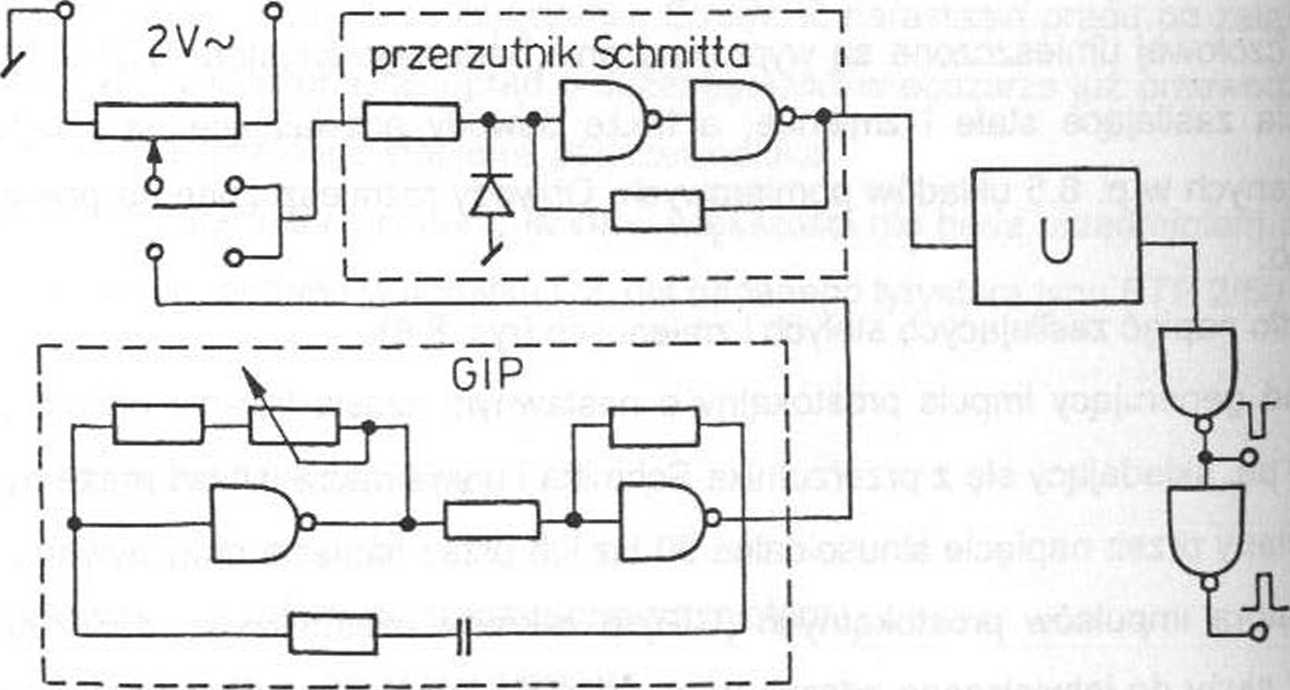

Rys. 8.7. Źródła impulsów prostokątnych w stanowisku do badania tyrystorów
169 I powered by

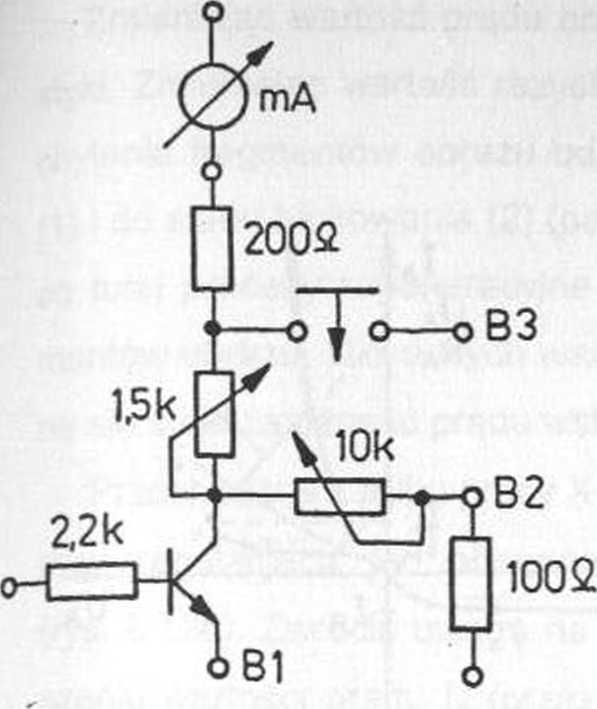

Rys. 8.8. Obwód bramki
I Mi siol

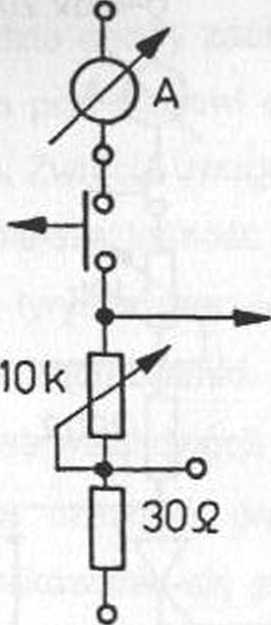

Rys. 8.9. Obwód anody
Zaznaczone na rys. 8.8 i 8.9 amperomierze lub miliamperomierze to podłączane z zewnątrz przyrządy uniwersalne. Do wykonania ćwiczenia potrzebne są jeszcze: oscyloskop 2-strumieniowy z możliwością pracy w trybie X-Y (np. typu KR 7203A) oraz nastawny autotransformator sieciowy.

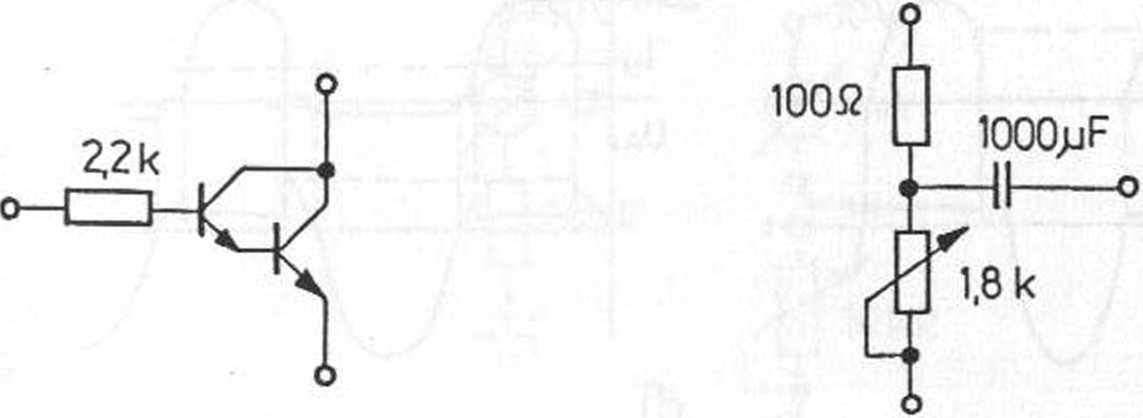

Rys. 8.10. Klucz tranzystorowy
Rys. 8.11. Obwód pomocniczy
8.5. Program ćwiczenia
8.5.1. Wyznaczanie charakterystyk statycznych obwodu głównego tyrystora
Zdjąć i wykreślić charakterystykę obwodu głównego tyrystora lA = f(UA) za pomocą oscyloskopu dla różnych napięć zasilania i prądów bramki. W tym celu należy zestawić układ podany na rys. 8.12a.
