Laboratorium Elektroniki cz I 6

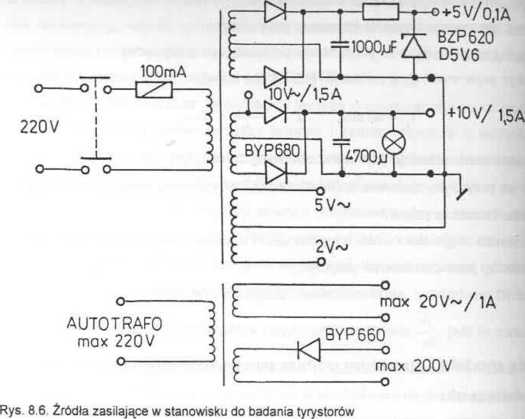

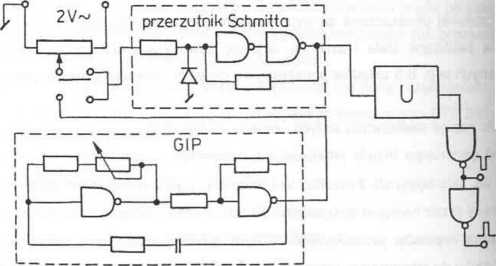

Rys 8.7 Źródła impulsów prostokątnych w stanowisku do badania tyrystorów
Rys. 8.9. Obwód anody

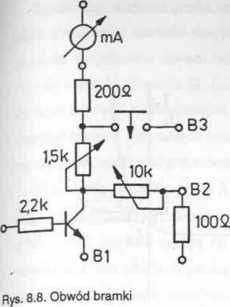

Zaznaczone na rys. 8.8 i 8.9 amperomierze lub miliamperomierze to podłączane z zewnątrz przyrządy uniwersalne. Do wykonania ćwiczenia potrzebne są jeszcze: oscyloskop 2-strumieniowy z możliwością pracy w trybie X-Y (np. typu KR 7203A) oraz nastawny autotransformator sieciowy.
Z2k -
Rys. 8.10. Klucz tranzystorowy
8-5. Program ćwiczenia
8-5.1. Wyznaczanie charakterystyk statycznych obwodu głównego tyrystora
Zdjąć i wykreślić charakterystykę obwodu głównego tyrystora lA = f(UA) za pomo-
Icą oscyloskopu dla różnych napięć zasilania i prądów bramki. W tym celu należy zestawić układ podany na rys. 8.12a.
