40

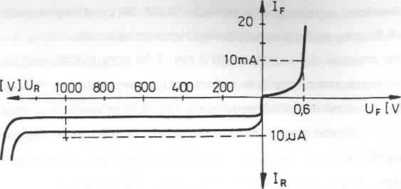

Rys. 1.13. Przykładowe charakterystyki statyczne diod prostowniczych

11.    Od czego w rzeczywistych układach prostowniczych z obciążeniem typu RC zależą amplitudy impulsów prądu płynącego przez diody?

12.    Obliczyć wartości współczynnika zawartości tętnień napięcia wyjściowego dla prostownika półokresowego (rys. 1.1a) i pełnookresowego (rys. 1.2a) z obciążeniem R przy założeniu idealnych diod (Uf = 0).

Przyjąć definicję 8 = ^^-UOśr

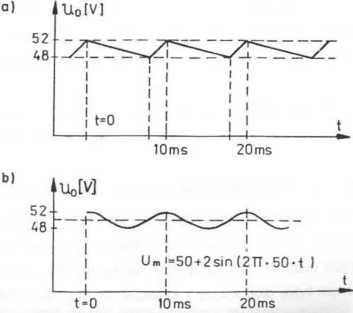

Rys. 1.14. Przykładowe przebiegi czasowe napięcia wyjściowego układów prostowniczych (do tematu sprawdzającego nr 13)

Ipowered by

Misio!

13 Obliczyć wartość współczynnika tętnień a = Ulsk dia przebiegów czasowych

uOśr

napięcia wyjściowego z rys. 1.14. W którym z omawianych układów prostowniczych możliwe jest uzyskanie takich przebiegów Uo?

1.4. Aparatura pomocnicza

Do wykonania ćwiczenia potrzebne jest następujące wyposażenie:

1. Model laboratoryjny, na którego płycie czołowej rozmieszczone są wyprowadzenia elementów takich, jak transformator, 4 diody krzemowe, 4 kondensatory elektrolityczne, 2 cewki indukcyjne, rezystory (rys. 1.15). Przy użyciu zewnętrznych przewodów z wtykami bananowymi możliwe jest zestawienie pięciu układów prostowniczych, których schematy są także przedstawione na płycie czołowej. Możliwe jest zastosowanie w tych układach filtrów prostowniczych pokazanych na rys. 1.12. Charakterystyki statyczne badanych układów zdejmujemy włączając woltomierz i amperomierz w sposób pokazany na rys. 1.15 (i na płycie czołowej) linią przerywaną. Przebiegi czasowe prądów możemy oglądać na oscyloskopie dzięki wtrąceniu w charakterystycznych punktach układu rezystorów pomiarowych r o wartościach rezystancji 0,5 Q. Wartość prądu obciążenia nastawiana jest przy użyciu opornicy dekadowej (lub suwakowej) R0 włączonej tak, aby szeregowo z nią znajdował się zawsze rezystor R2. zapobiegający skutkom przypadkowych zwarć.

r 0-^,_0 o-o-[>-o-o

o—o-

o~

o^^HO-o-o




Rys. 1.15. Rozmieszczenie elementów na płycie czołowej modelu laboratoryjnego
