Przekładnie Zębate043

o

a.

2

1200r

ou.

<s

3

C

O

C

i 100&-

średnie ¹ wartości gronicy zmęczeniowej przy zginaniu

stale stopowe nawęglane i węglaazotowane _

stale do azotowania -bez Al. przeważnie Z zawartością.’ C<035%,Cr<3.5V.,Mo,V,

statc do ulepszania hartowane płomieniowo lub indukcyjnie

stal stopowa ulepszana (staliwo)

stal do ulepszania niestopowa, w stanie ulepszonym lub normalizowanym (staliwo)

600

400

200

ML-

stole do azotowania, bez Al, przeważnie z zawartością C<0,45V.

400    S00

twardość powierzchni HV

		po azotowaniu
	HRC
4 £	50* 1	55 ■i . _	50 _	65 1

600

700

600

900

Rys. 3.13. Pasma wytrzymałości zmęczeniowej na zginanie materiałów stosowanych na koła zębate

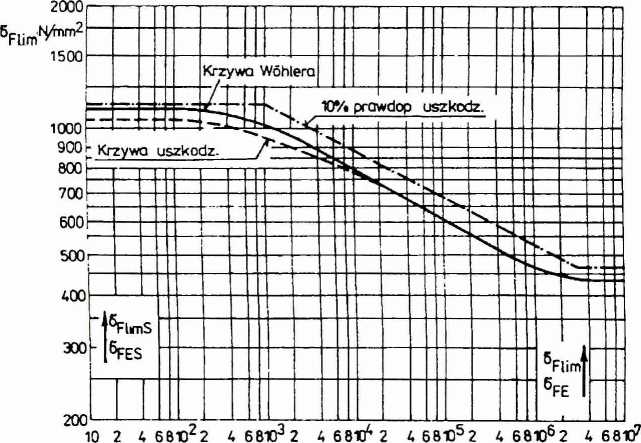

Rys. 3.14. Wytrzymałość stopy zęba na zginanie standardowych kół badanych ze stali nawęglanej 16MnCr5 i stali 17CrNiMo6 wg DIN (odpowiednik stali wg PN-72/H-84030 16HG i 17HNM) dla 1% prawdopodobieństwa uszkodzenia. Górna krzywa przy prawdopodobieństwie uszkodzenia na poziomie 10%

43
